Электросхемы БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА Nissan Murano SL 2009

БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА

Электросхема привода багажника для Nissan Murano SL 2009

Электросхема привода багажника для Nissan Murano SL 2009 - Список элементов:

• (left "d" pillar) left touch sensor
• (left side of luggage compt) b26
• Abd close sw
• Abd mtr (close)
• Abd mtr (open)
• Abd sw
• Automatic back door close switch
• Automatic back door control unit (left rear of luggage compt)
• Automatic back door main switch
• Automatic back door motor
• Automatic back door switch
• Automatic back door unit (top of left "d" pillar)
• Automatic back door warning buzzer (center rear of vehicle)
• B26 (left side of luggage compt)
• Back door lock assembly (lower center of back door)
• Back door opener switch assembly (opener switch)
• Back dr sw
• Bat
• Bcm (body control module) (left side of dash)
• Buzzer
• Can hi
• Can lo
• Can-h
• Can-l
• Circuit breaker (left end of dash)
• Close sw
• Close switch
• Closure motor
• Clutch
• Clutch gnd
• Clutch pwr
• Computer data lines system
• Encoder
• Encoder a
• Encoder b
• Encoder pwr
• Fuse & fusible link block (integral to fusible link holder)
• Fuse 3 10a
• Fuse 6 10a
• Fuse 7 10a
• Fuse block (j/b) (left end of dash)
• Fuse check
• Fusible link j 30a
• Gnd
• Half latch sw
• Half latch switch
• Hot at all times
• Hot in on or start
• Ign
• M121
• M122
• M123
• M35 (right end of dash)
• Main sw
• Mtr (close)
• Mtr (open)
• Nca
• Open sw
• Open switch
• Pnk
• Red
• Right touch sensor (right "d" pillar)
• Touch sens gnd
• Touch sens lh
• Touch sens rh

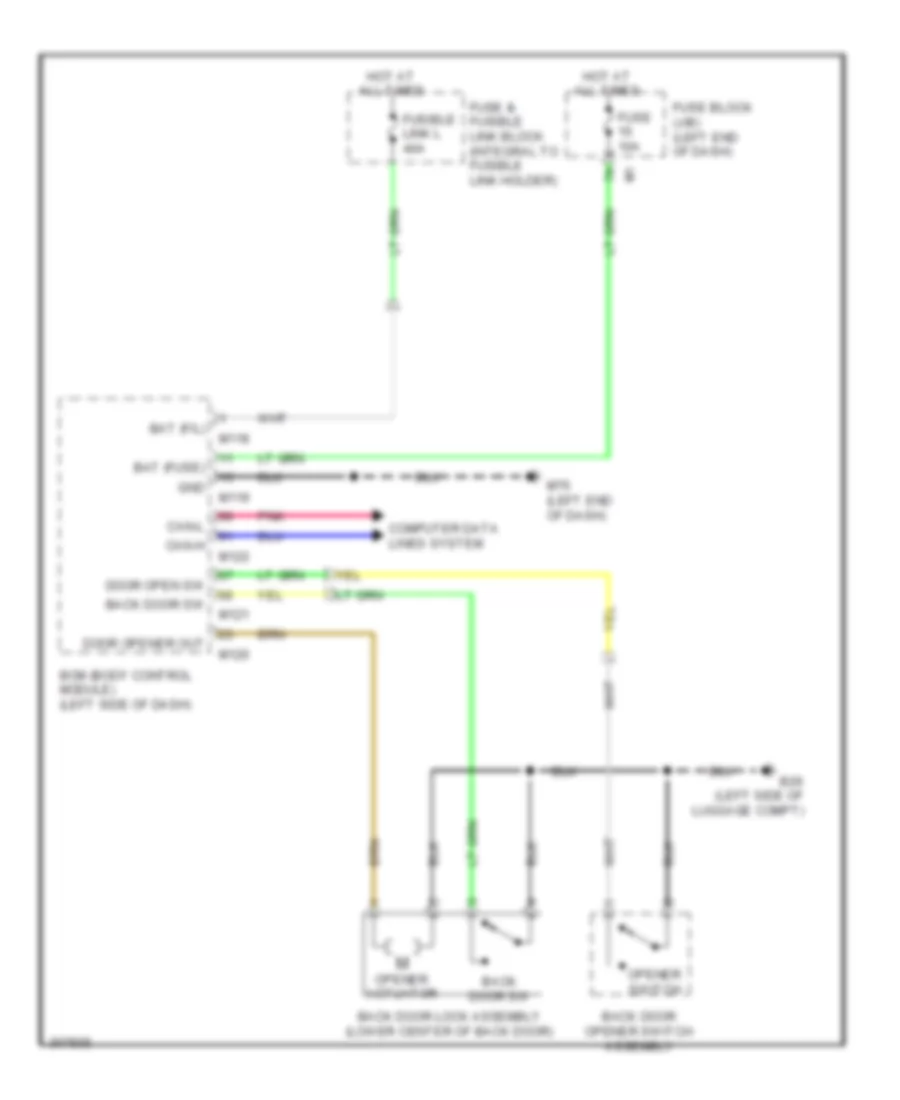

Электросхема открывания задней двери для Nissan Murano SL 2009

Электросхема открывания задней двери для Nissan Murano SL 2009 - Список элементов:

• B26 (left side of luggage compt)
• Back door lock assembly (lower center of back door)
• Back door opener switch assembly
• Back door sw
• Bat (f/l)
• Bat (fuse)
• Bcm (body control module) (left side of dash)
• Can-h
• Can-l
• Computer data lines system
• Door open sw
• Door opener out
• Fuse & fusible link block (integral to fusible link holder)
• Fuse 10a
• Fuse block (j/b) (left end of dash)
• Fusible link l 40a
• Gnd
• Hot at all times
• M118
• M119
• M120
• M121
• M122
• M76 (left end of dash)
• Opener actuator
• Opener switch
• Pnk

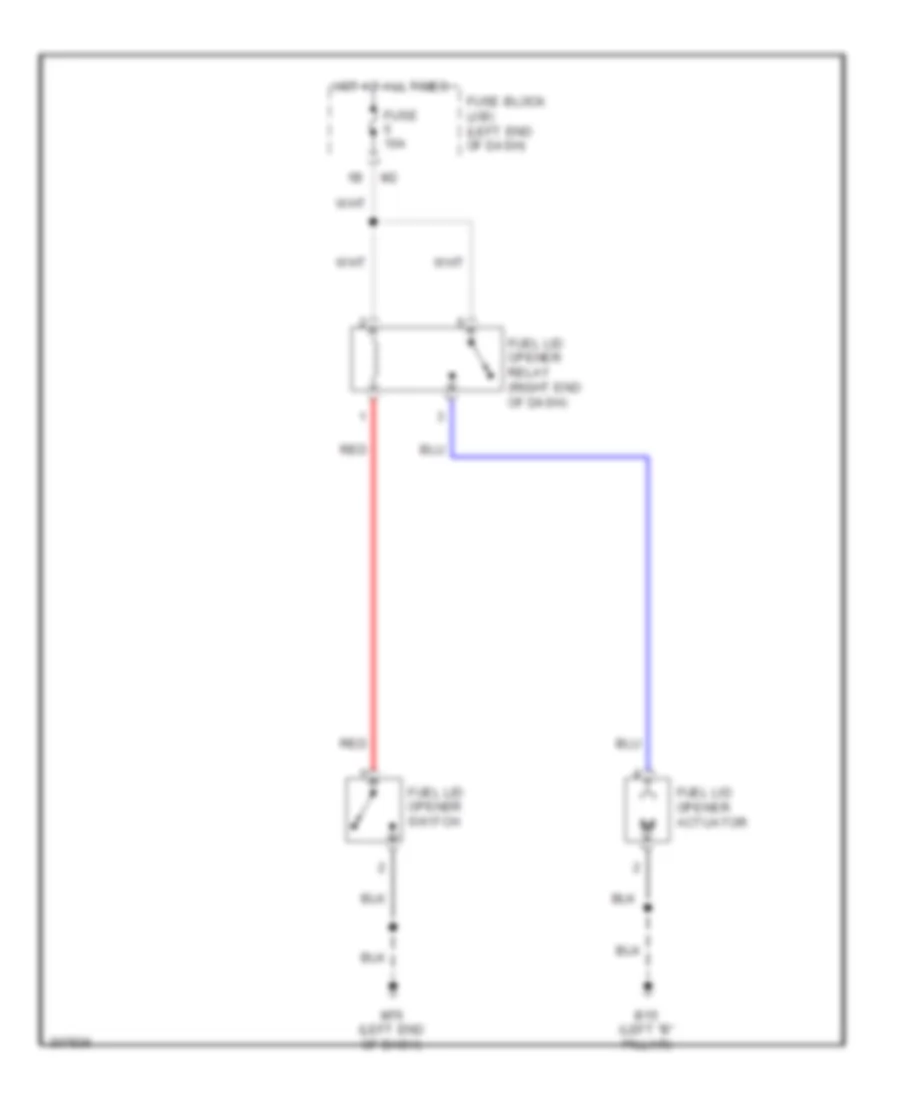

Электросхема открывания лючка топливного бака для Nissan Murano SL 2009

Электросхема открывания лючка топливного бака для Nissan Murano SL 2009 - Список элементов:

• B15 (left "b" pillar)
• Fuel lid opener actuator
• Fuel lid opener relay (right end of dash)
• Fuel lid opener switch
• Fuse 10a
• Fuse block (j/b) (left end of dash)
• Hot at all times
• M76 (left end of dash)
• Red
