БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ

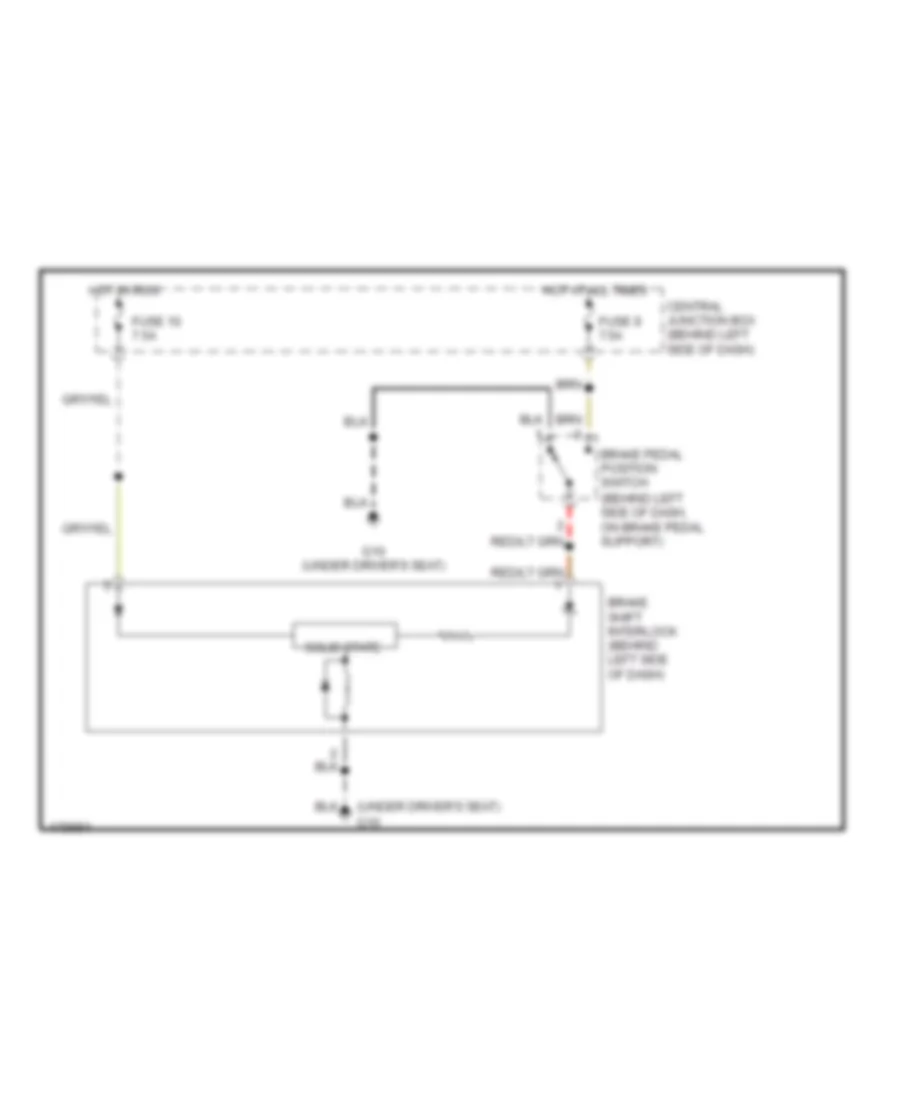

Электросхема блокировки селектора для Mazda B2300 SE 2003

Электросхема блокировки селектора для Mazda B2300 SE 2003 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема блокировки селектора для Mazda B2300 SE 2003 - Список элементов:

  • (behind left side of dash, on brake pedal support)
  • (under driver's seat)
  • Brake pedal position switch
  • Brake shift interlock (behind left side of dash)
  • Central junction box (behind left side of dash)
  • Fuse 10 7.5a
  • Fuse 9 7.5a
  • G10
  • G10 (under driver's seat)
  • Hot at all times
  • Hot in run
  • Solid state
