БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ

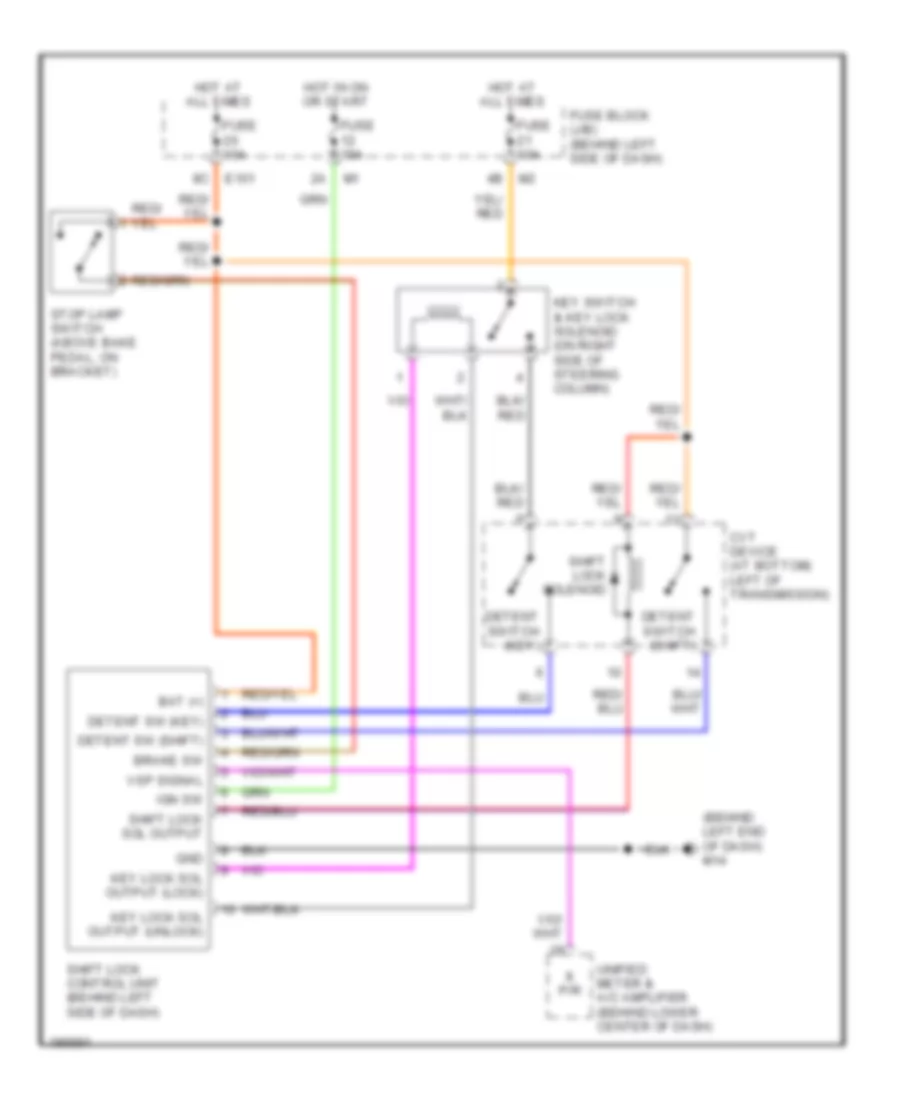

Электросхема блокировки селектора для Nissan Murano SL 2004

Электросхема блокировки селектора для Nissan Murano SL 2004 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема блокировки селектора для Nissan Murano SL 2004 - Список элементов:

  • (behind left end of dash) m14
  • Bat (+)
  • Brake sw
  • Cvt device (at bottom) left of transmission)
  • Detent sw (key)
  • Detent sw (shift)
  • Detent switch (key)
  • Detent switch (shift)
  • E101
  • Fuse 10a
  • Fuse block (j/b) (behind left side of dash)
  • Gnd
  • Hot at all times
  • Hot in on or start
  • Ign sw
  • Key lock sol output (lock)
  • Key lock sol output (unlock)
  • Key switch & key lock solenoid (on right side of steering column)
  • P/r
  • Shift lock control unit (behind left side of dash)
  • Shift lock sol output
  • Shift lock solenoid
  • Stop lamp switch (above bake pedal, on bracket)
  • Unified meter & a/c amplifier (behind lower center of dash)
  • Vsp signal
