БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ

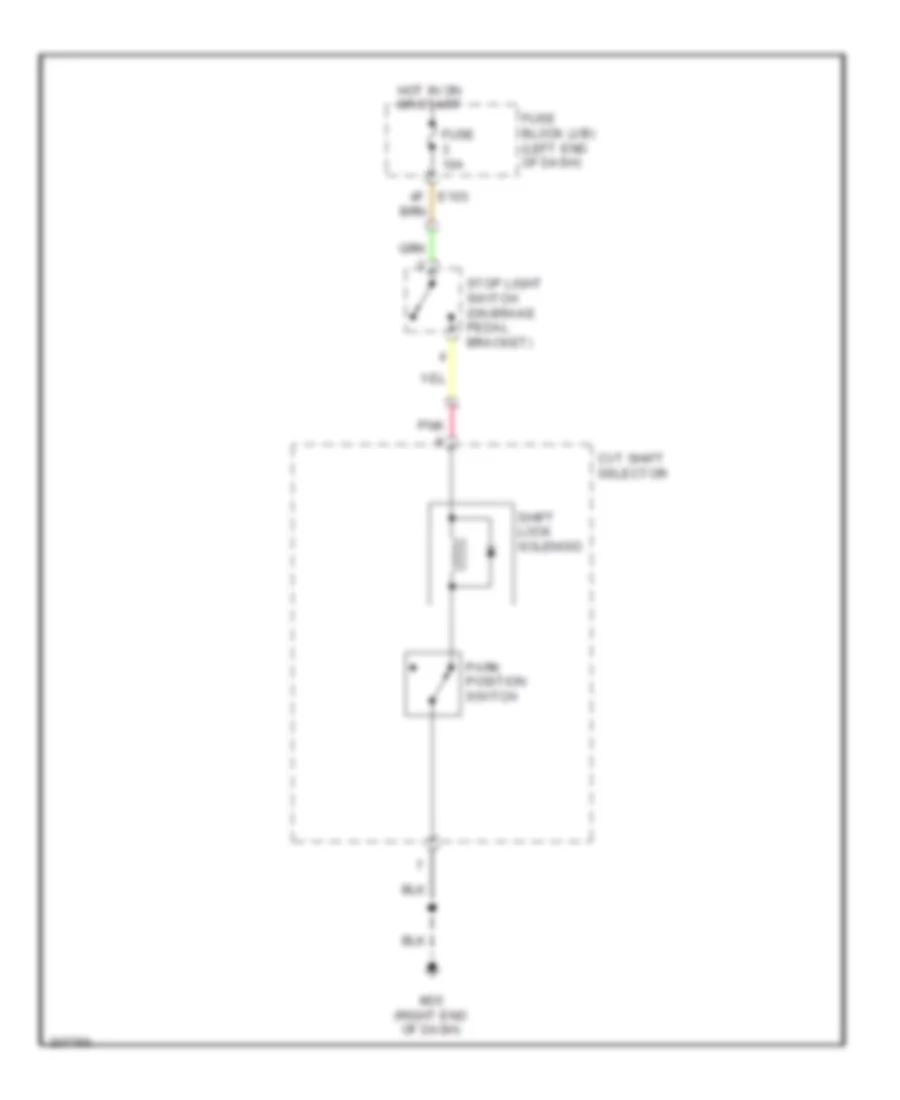

Электросхема блокировки селектора, Дорестайлинг для Nissan Murano SL 2009

Электросхема блокировки селектора, Дорестайлинг для Nissan Murano SL 2009 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file

Электросхема блокировки селектора, Дорестайлинг для Nissan Murano SL 2009 - Список элементов:

  • 4f e103
  • Cvt shift selector
  • Diode
  • E103
  • Fuse 10a
  • Fuse block (j/b) (left end of dash)
  • Fuse block j/b (left end of dash)
  • Hot at all times
  • Hot in on or start
  • M35 (right end of dash)
  • Park position switch
  • Pnk
  • Red
  • Shift lock relay (left side of engine compt)
  • Shift lock solenoid
  • Stop light switch (on brake pedal bracket)

Электросхема блокировки селектора, Посол Рестайлинга для Nissan Murano SL 2009

Электросхема блокировки селектора, Посол Рестайлинга для Nissan Murano SL 2009 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема блокировки селектора, Посол Рестайлинга для Nissan Murano SL 2009 - Список элементов:

  • 4f e103
  • Cvt shift selector
  • Fuse 10a
  • Fuse block (j/b) (left end of dash)
  • Hot in on or start
  • M35 (right end of dash)
  • Park position switch
  • Pnk
  • Shift lock solenoid
  • Stop light switch (on brake pedal bracket)
