БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ

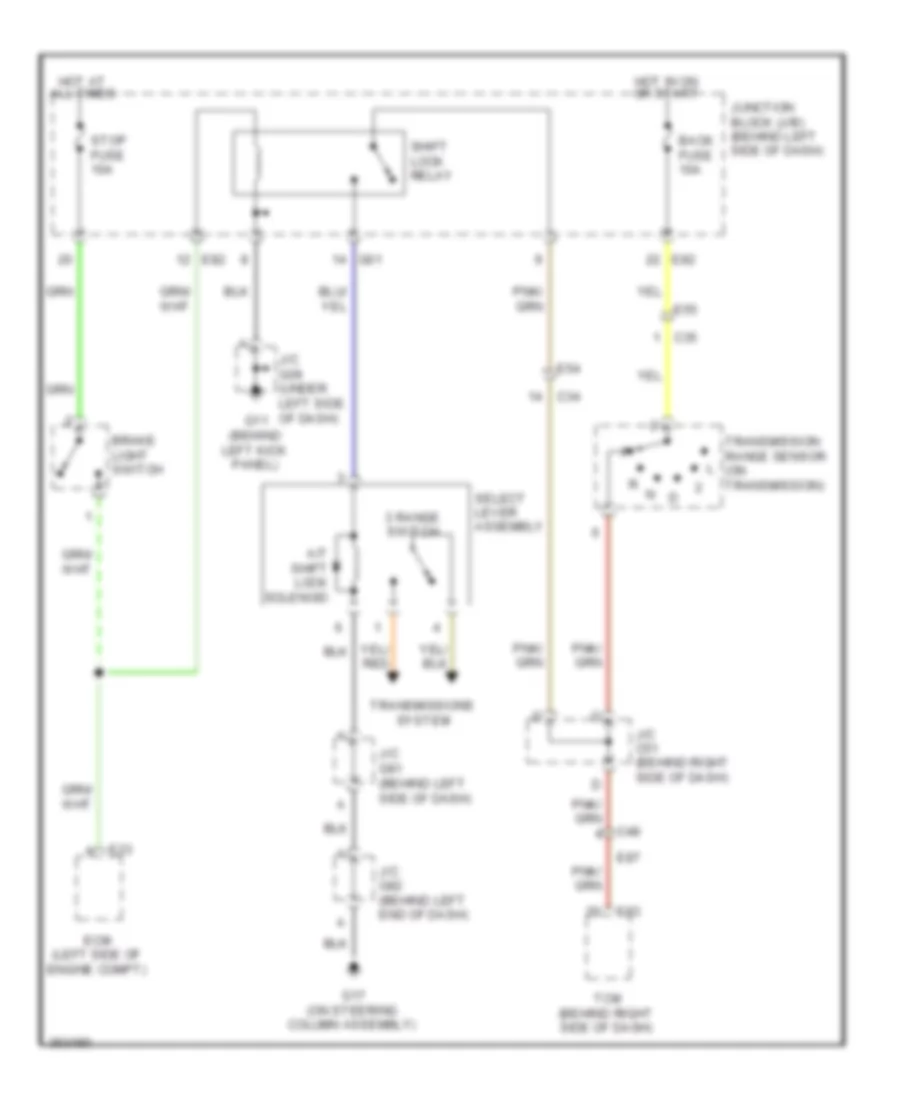

Электросхема блокировки селектора для Suzuki Grand Vitara 2013

Электросхема блокировки селектора для Suzuki Grand Vitara 2013 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема блокировки селектора для Suzuki Grand Vitara 2013 - Список элементов:

  • 3 range switch
  • A/t shift lock solenoid
  • Back fuse 10a
  • Brake light switch
  • C34
  • C35
  • C48
  • E23
  • E54
  • E55
  • E82
  • E87
  • E93
  • Ecm (left side of engine compt)
  • G01
  • G11 (behind left kick panel)
  • G17 (on steering column assembly)
  • Hot at all times
  • Hot in on or start
  • J/c c51 (behind right side of dash)
  • J/c g09 (under left side of dash)
  • J/c g81 (behind left side of dash)
  • J/c g82 (behind left end of dash)
  • Junction block (j/b) (behind left side of dash)
  • Select lever assembly
  • Shift lock relay
  • Stop fuse 10a
  • Tcm (behind right side of dash)
  • Transmission range sensor (on transmission)
  • Transmissions system
