Электросхемы Магнитола Мультимедия Mitsubishi Mirage ES 2014

Магнитола Мультимедия

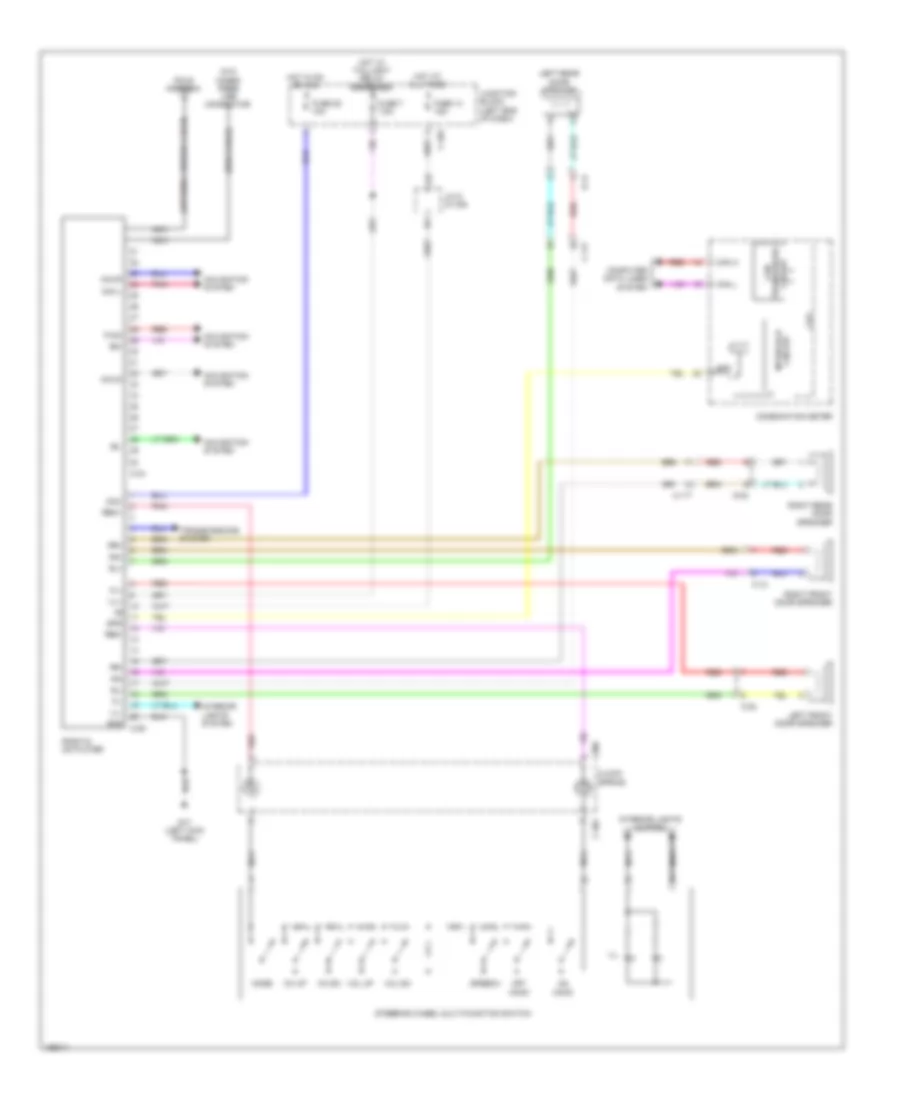

Электросхема магнитолы, С Мультисистема связи для Mitsubishi Mirage ES 2014

Электросхема магнитолы, С Мультисистема связи для Mitsubishi Mirage ES 2014 - Список элементов:

• (antenna feeder cable)
• (usb cable)
• Acc
• C-06
• C-07
• C-08
• C-117
• C-12
• C-22
• C-301
• C-404
• C306
• Cacc
• Can h
• Can l
• Cdet
• Cgnd
• Ch dn
• Ch up
• Circuit interface
• Circuit transceiver can
• Clock spring
• Cmp+
• Cmp-
• Combination meter
• Computer data lines system
• Cpu
• D-02
• D-14
• Fl+
• Fl-
• Fr+
• Fr-
• Fuse 13 15a
• Fuse 25 10a
• Fuse 7 7.5a
• G17 (left kick panel)
• Gnd & swg
• Gps antenna
• Hot at all times
• Hot in on or acc
• Hot w/ taillight relay energized
• Ill
• Ill+
• Ill-
• Interior lights system
• J/c 9 (c-109)
• Junction block (left end of dash)
• Left front door speaker
• Left rear door speaker
• Mode
• Multivision display
• Navigation system
• Nca
• Off hook
• On hook
• Pnk
• Pole antenna
• Red
• Rev
• Right front door speaker
• Right rear door speaker
• Rl+
• Rl-
• Rr+
• Rr-
• Spd
• Speech
• Steering wheel multi-function switch
• Sw1
• Transmissions system
• Usb connector
• Vol dn
• Vol up

Электросхема магнитолы, без Мультисистема связи для Mitsubishi Mirage ES 2014

Электросхема магнитолы, без Мультисистема связи для Mitsubishi Mirage ES 2014 - Список элементов:

• (antenna feeder cable)
• (usb cable)
• (w/o hands free) usb connector
• Acc
• C-09
• C-117
• C-12
• C-22
• C-301
• C-34
• C-404
• C306
• Can h
• Can l
• Ch dn
• Ch up
• Circuit interface
• Circuit transceiver can
• Clock spring
• Combination meter
• Computer data lines system
• Cpu
• D-02
• D-14
• Fl+
• Fl-
• Fr+
• Fr-
• Fuse 13 15a
• Fuse 25 10a
• Fuse 7 7.5a
• G17 (left kick panel)
• Gnd
• Hot at all times
• Hot in on or acc
• Hot w/ taillight relay energized
• Ieh
• Iel
• Ill
• Ill+
• Ill-
• Interior lights system
• J/c 9 (c-109)
• Junction block (left end of dash)
• Left front door speaker
• Left rear door speaker
• Mode
• Navg
• Navigation system
• Navl
• Navr
• Nca
• Off hook
• On hook
• P-on
• Pnk
• Pole antenna
• Radio & cd player
• Red
• Rem+
• Rem-
• Right front door speaker
• Right rear door speaker
• Rl+
• Rl-
• Rr+
• Rr-
• Spd
• Speech
• Steering wheel multi-function switch
• Transmissions system
• Vol dn
• Vol up
