Электросхемы Магнитола Мультимедия Nissan Murano S 2011

Магнитола Мультимедия

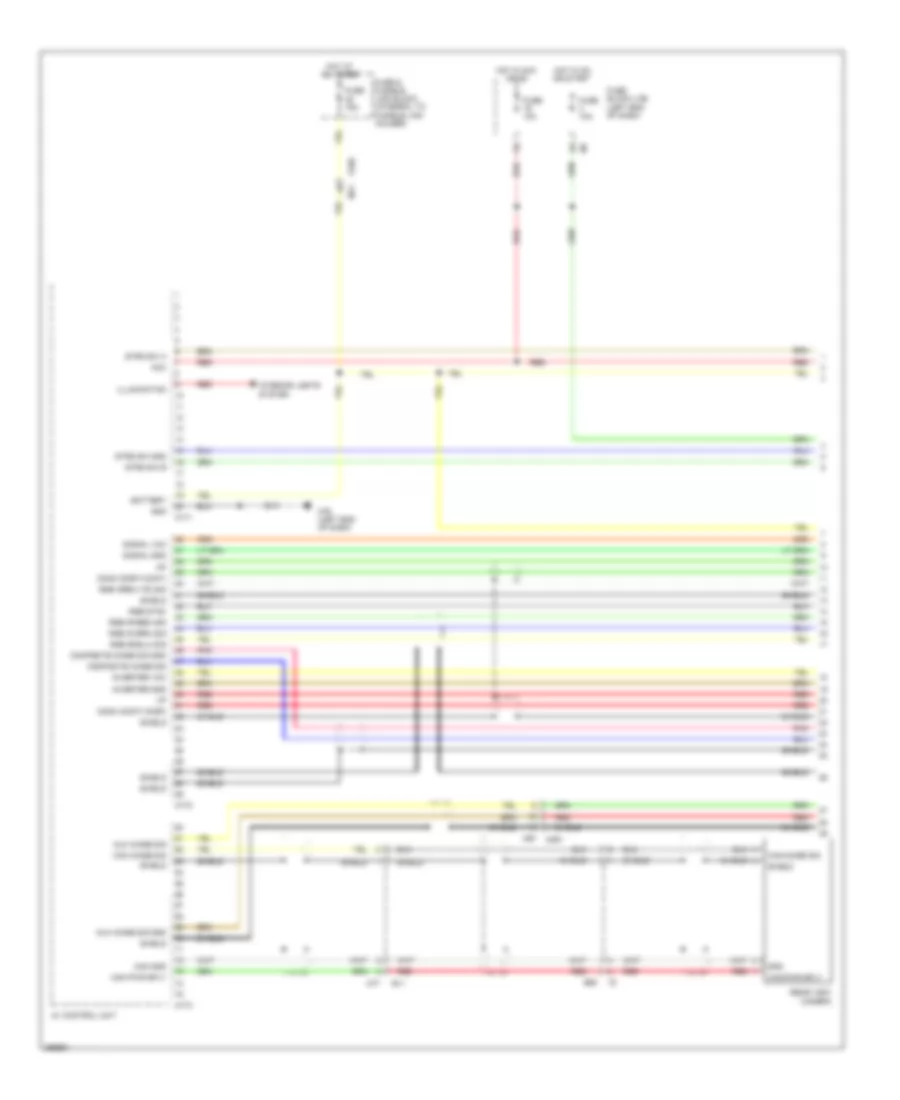

Электросхема магнитолы, С Навигация (1 из 3) для Nissan Murano S 2011

Электросхема магнитолы, С Навигация (1 из 3) для Nissan Murano S 2011 - Список элементов:

• Acc
• Amp on sig
• Aux image sig
• Aux image sig gnd
• Av comm (h)
• Av comm (l)
• Av control unit
• B219
• B60
• Batt
• Battery
• Cam image sig
• Camera gnd
• Camera pwr sply
• Comm (cont->disp)
• Comm (disp->cont)
• Comp image sig
• Comp image sig gnd
• Computer data lines system
• Disc eject sig
• Display unit
• E105 m11
• Eject sig
• Fuse & fusible link block (integral to fusible link holder)
• Fuse & fusible link holder
• Fuse 10a
• Fuse 15a
• Fuse block (j/b) (left end of dash)
• Gnd
• Hot at all times
• Hot in on or acc
• Hot in on or start
• Image sig
• Image sig (-)
• Left front twiddler
• M178
• M179
• M195
• M387
• M388 image sig (+) rgb digital
• M43
• M44
• M76 (left end of dash)
• M77 b11
• Multi-function switch
• Nca
• Pnk
• Pwr sply
• Rear view camera
• Red
• Rgb dig image sig (+)
• Rgb dig image sig (-)
• Rgb digital
• Shield
• Snd sig front lh (+)
• Snd sig front lh (-)
• Snd sig front rh (+)
• Snd sig front rh (-)
• Snd sig rear lh (+)
• Snd sig rear lh (-)
• Snd sig rear rh (+)
• Snd sig rear rh (-)
• Strg sw a
• Strg sw b
• Strg sw gnd
• Sw gnd

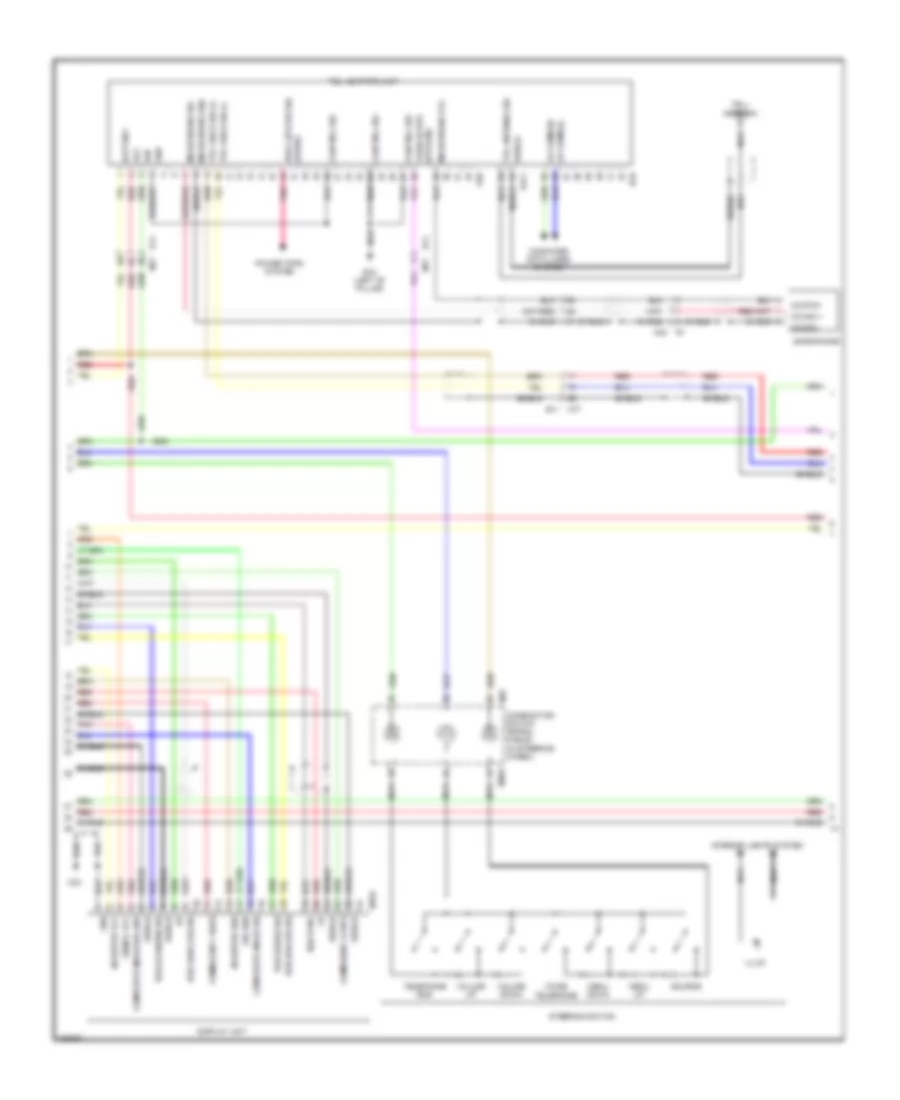

Электросхема магнитолы, С Навигация (2 из 3) для Nissan Murano S 2011

Электросхема магнитолы, С Навигация (2 из 3) для Nissan Murano S 2011 - Список элементов:

• Amp on sig
• B12 b206
• B208 (right side of luggage compt)
• B224
• B225
• Back
• Battery
• Bose amplifier (right side of luggage compt)
• Center speaker
• Center speaker (+)
• Center speaker (-)
• Combination switch (spiral cable) (in steering wheel)
• D21 m20
• E105 m11
• Enter
• Fr door woofer lh (+)
• Fr door woofer lh (-)
• Fr door woofer rh (+)
• Fr door woofer rh (-)
• Front twiddler lh (+)
• Front twiddler lh (-)
• Front twiddler rh (+)
• Front twiddler rh (-)
• Gnd
• Illum
• Interior lights system
• Left front door woofer
• Left rear squawker
• M124 b226
• M18 d41
• M303
• M33
• Menu down
• Menu up
• Nca
• Pnk
• Power tops system
• Rear squawker lh (+)
• Rear squawker lh (-)
• Rear squawker rh (+)
• Rear squawker rh (-)
• Red
• Right front door woofer
• Right front twiddler
• Right rear squawker
• Roof status sig (audio)
• Shield
• Sound sig front lh (+)
• Sound sig front lh (-)
• Sound sig front rh (+)
• Sound sig front rh (-)
• Sound sig rear lh (+)
• Sound sig rear lh (-)
• Sound sig rear rh (+)
• Sound sig rear rh (-)
• Sound sig woofer (+)
• Sound sig woofer (-)
• Source
• Steering switch
• Tele- phone
• Voice
• Volume down
• Volume up
• Woofer

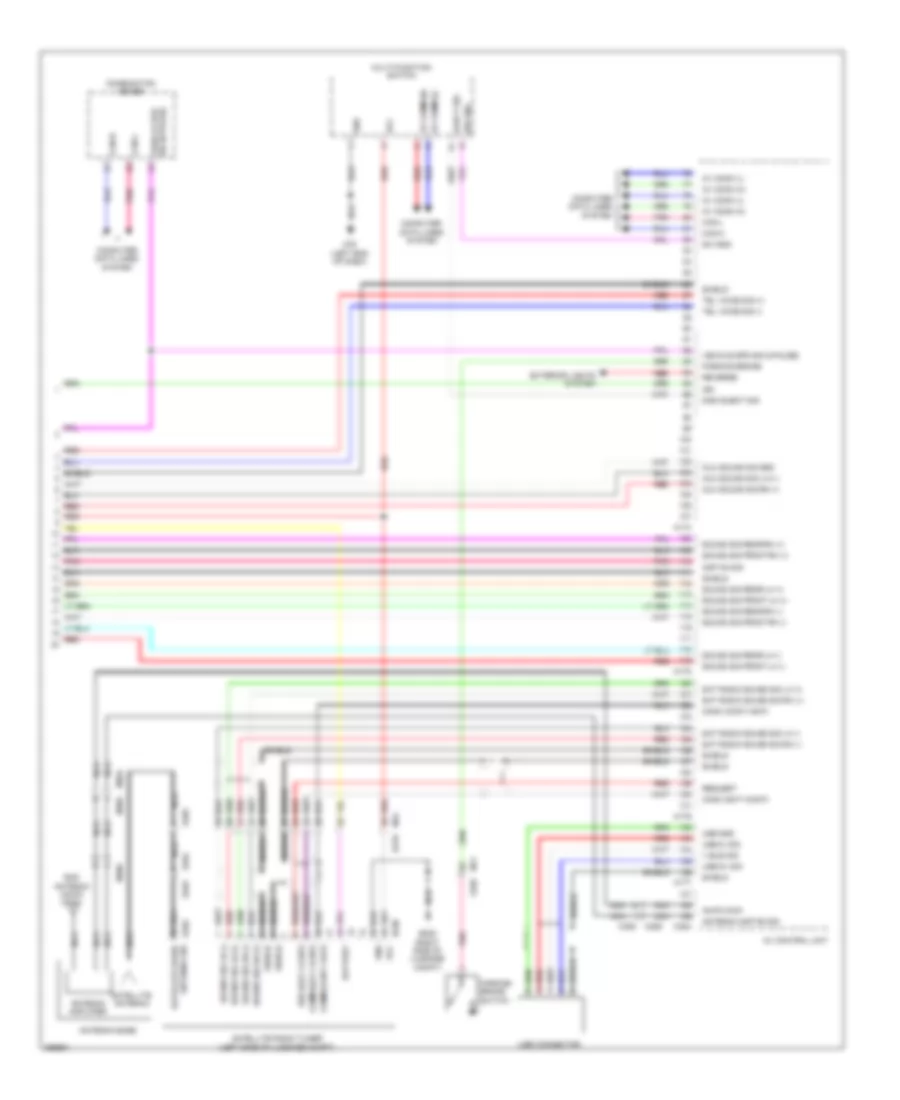

Электросхема магнитолы, С Навигация (3 из 3) для Nissan Murano S 2011

Электросхема магнитолы, С Навигация (3 из 3) для Nissan Murano S 2011 - Список элементов:

• (8-pulse) veh spd sig
• Am-fm main
• Antenna amp on sig
• Antenna amplifier
• Antenna base
• Aux image gnd red
• Aux sound sig gnd
• Aux sound sig lh (+)
• Aux sound sig rh (+)
• Auxiliary input jacks
• Av comm (h)
• Av comm (l)
• Av control unit
• Can-h
• Can-l
• Combination meter
• Comm (cont->disp)
• Comm (disp->cont)
• Composite image sig
• Composite image sig gnd
• Computer data lines system
• Exterior lights system
• Gps antenna
• Gps antenna sig
• Ignition
• Illumination sig
• Interior lights system
• M11 e105
• M180
• M181
• M182
• M23
• M251
• M385
• M386
• M389
• M392
• M393
• M394
• M395
• M396
• M398
• M399
• M400
• M401
• M402
• M43
• M97
• Microphone
• Microphone pwr
• Microphone sig
• Microphone sig (+)
• Microphone sig (-)
• Microphone vcc
• Nca
• Parking brake
• Parking brake switch
• Pnk
• Red
• Reverse
• Rod antenna (am/fm main)
• Sat radio antenna sig
• Satellite antenna
• Shield
• Sound sig rh (+) red
• Usb connector
• Usb d+ sig
• Usb d- sig
• Usb gnd
• V bus sig
• Vehicle spd sig (8-pulse)

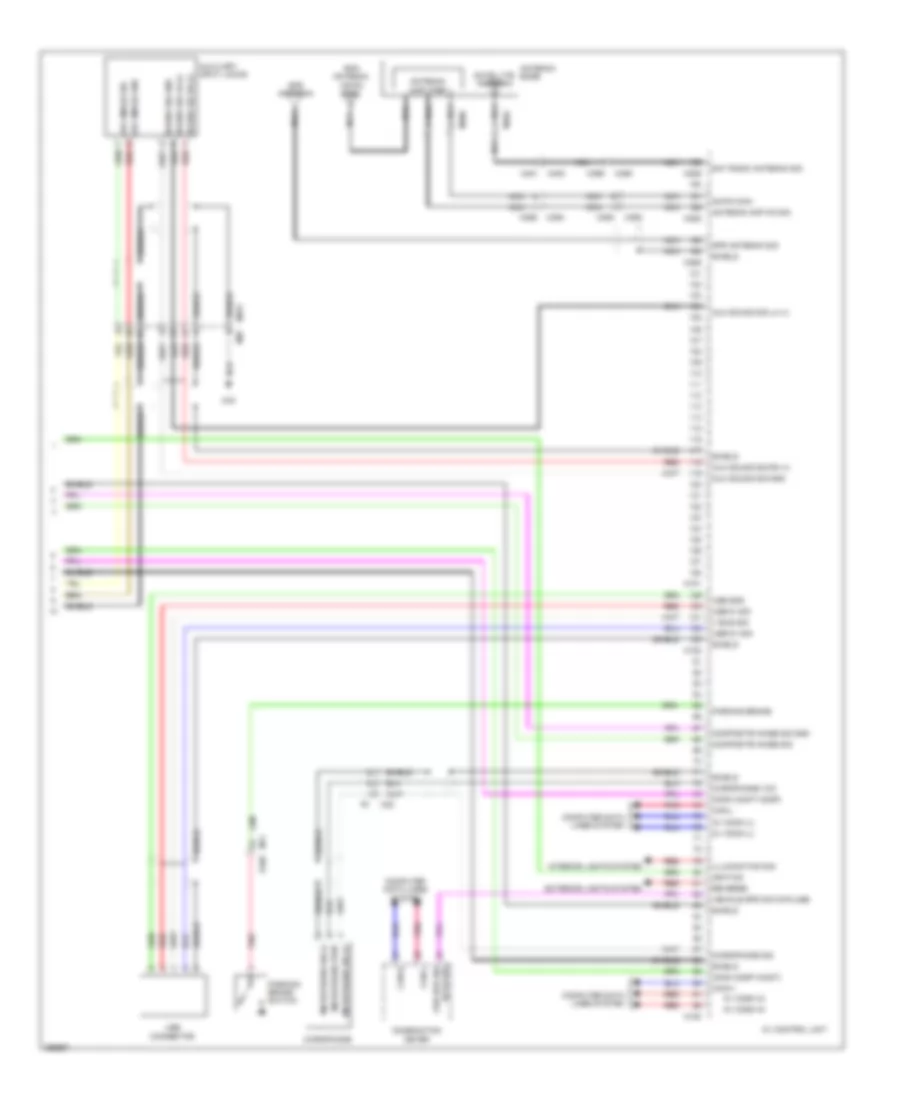

Электросхема магнитолы, без Навигация (1 из 4) для Nissan Murano S 2011

Электросхема магнитолы, без Навигация (1 из 4) для Nissan Murano S 2011 - Список элементов:

• Acc
• Aux image sig
• Aux image sig gnd
• Av control unit
• B11
• B60
• Battery
• Cam gnd
• Cam image sig
• Cam pwr sply
• Comm (cont->disp)
• Comm (disp->cont)
• Composite image sig
• Composite image sig gnd
• E105
• Fuse & fusible link block (integral to fusible link holder)
• Fuse 10a
• Fuse 15a
• Fuse block (j/b) (left end of dash)
• Gnd
• Hot at all times
• Hot in acc or on
• Hot in on or start
• Illumination
• Interior lights system
• Inverter gnd
• Inverter vcc
• M11
• M171
• M172
• M173
• M251
• M76 (left end of dash)
• M77
• M97
• Pnk
• Rear view camera
• Red
• Rgb (r:red) sig
• Rgb area (ys) sig
• Rgb sync
• Shield
• Signal gnd
• Signal vcc
• Strg sw a
• Strg sw b
• Strg sw gnd

Электросхема магнитолы, без Навигация (2 из 4) для Nissan Murano S 2011

Электросхема магнитолы, без Навигация (2 из 4) для Nissan Murano S 2011 - Список элементов:

• (8-pulse)
• Acc
• Av comm (h)
• Av comm (l)
• B11
• B11 m77
• B15 (left "b" pillar)
• B33
• B39
• B471
• Battery
• Combination switch (spiral cable) (in steering wheel)
• Comm (cont->disp)
• Comm (disp->cont)
• Composite image sig
• Composite image sig gnd
• Computer data lines system
• Control sig
• Display unit
• Gnd
• Ign
• Illum
• Interior lights system
• Inverter gnd
• Inverter vcc
• M194
• M23
• M303
• M33
• M43
• M77
• Menu down
• Menu up
• Mic pow
• Mic sig +
• Mic sig -
• Microphone
• Microphone gnd
• Microphone sig
• Microphone vcc
• Nca
• Pnk
• Power tops system
• Red
• Rgb (g:green) sig
• Rgb (r:red) sig
• Rgb area (ys) sig
• Rgb sync
• Roof status sig (audio)
• Shield
• Sig gnd
• Signal vcc
• Source
• Steering switch
• Tel adapter unit
• Tel antenna sig
• Tel voice sig (+)
• Tel voice sig (-)
• Telephone end
• Tell antenna
• Vehicle spd
• Voice/ telephone
• Volume down
• Volume up

Электросхема магнитолы, без Навигация (3 из 4) для Nissan Murano S 2011

Электросхема магнитолы, без Навигация (3 из 4) для Nissan Murano S 2011 - Список элементов:

• Amp on sig
• Aux image gnd
• Aux image sig
• Auxiliary input jacks
• B12
• B206
• B208 (right side of luggage compt)
• B224
• B225
• B226
• Battery
• Center speaker
• D21
• D41
• E105 m11
• Fuse & fusible link holder
• Fuse 15a
• Gnd
• Hot at all times
• Left front door woofer
• Left front twiddler
• Left rear squawker
• M124
• M18
• M20
• M43
• M44 b219
• M97 m251
• Pnk
• Power tops system
• Red
• Right front door woofer
• Right front twiddler
• Right rear squawker
• Roof status sig (audio) bose amplifier (right side of luggage compt)
• Shield
• Sound sig center speaker (+)
• Sound sig center speaker (-)
• Sound sig fr door woofer lh (+)
• Sound sig fr door woofer lh (-)
• Sound sig fr door woofer rh (+)
• Sound sig fr door woofer rh (-)
• Sound sig fr twiddler lh (+)
• Sound sig fr twiddler lh (-)
• Sound sig fr twiddler rh (+)
• Sound sig fr twiddler rh (-)
• Sound sig front lh (+)
• Sound sig front lh (-)
• Sound sig front rh (+)
• Sound sig front rh (-)
• Sound sig gnd
• Sound sig lh (+)
• Sound sig rear lh (+)
• Sound sig rear lh (-)
• Sound sig rear rh (+)
• Sound sig rear rh (-)
• Sound sig rh (+)
• Sound sig rr squawker lh (+)
• Sound sig rr squawker lh (-)
• Sound sig rr squawker rh (+)
• Sound sig rr squawker rh (-)
• Sound sig woofer (-)
• Woofer

Электросхема магнитолы, без Навигация (4 из 4) для Nissan Murano S 2011

Электросхема магнитолы, без Навигация (4 из 4) для Nissan Murano S 2011 - Список элементов:

• Acc
• Am-fm main
• Amp on sig
• Antenna amp on sig
• Antenna amplifier
• Antenna base
• Aux sound sig gnd
• Aux sound sig lh (+)
• Aux sound sig rh (+)
• Av comm (h)
• Av comm (l)
• Av control unit
• B208 (right side of luggage compt)
• B219
• B230
• B482
• B483
• B484
• B485
• Battery
• Can-h
• Can-l
• Combination meter
• Comm (cont->sat)
• Comm (sat->cont)
• Computer data lines system
• Disk eject sig
• E105
• Eject sig
• Exterior lights system
• Gnd
• Ign
• M11
• M174
• M175
• M176
• M177
• M384
• M392
• M393
• M394
• M395
• M396
• M44
• M76 (left end of dash)
• Multi-function switch
• Nca
• Parking brake
• Parking brake switch
• Pnk
• Red
• Req (sat->cont)
• Request
• Reverse
• Rod antenna (am/fm main)
• Sat radio sound sig lh (+)
• Sat radio sound sig lh (-)
• Sat radio sound sig rh (+)
• Sat radio sound sig rh (-)
• Satellite antenna
• Satellite radio antenna sig
• Satellite radio tuner (left side of luggage compt)
• Shield
• Sound sig front lh (+)
• Sound sig front lh (-)
• Sound sig front rh (+)
• Sound sig front rh (-)
• Sound sig lh (+)
• Sound sig lh (-)
• Sound sig rear lh (+)
• Sound sig rear lh (-)
• Sound sig rear rh (+)
• Sound sig rear rh (-)
• Sound sig rh (+)
• Sound sig rh (-)
• Sw gnd
• Tel voice sig (+)
• Tel voice sig (-)
• Usb connector
• Usb d+ sig
• Usb d- sig
• Usb gnd
• V bus sig
• Vehicle spd sig (8-pulse)
