Электросхема навигации GPS (1 из 3) для Nissan Murano S 2011

Электросхема навигации GPS (1 из 3) для Nissan Murano S 2011 - Список элементов:

• Acc
• Amp on sig
• Aux image sig
• Aux image sig gnd
• Av comm (h)
• Av comm (l)
• Av control unit
• B219
• B60
• Batt
• Battery
• Cam image sig
• Camera gnd
• Camera pwr sply
• Comm (cont->disp)
• Comm (disp->cont)
• Comp image sig
• Comp image sig gnd
• Computer data lines system
• Disc eject sig
• Display unit
• E105 m11
• Eject sig
• Fuse & fusible link block (integral to fusible link holder)
• Fuse & fusible link holder
• Fuse 10a
• Fuse 15a
• Fuse block (j/b) (left end of dash)
• Gnd
• Hot at all times
• Hot in on or acc
• Hot in on or start
• Image sig
• Image sig (-)
• Left front twiddler
• M178
• M179
• M195
• M387
• M388 image sig (+) rgb digital
• M43
• M44
• M76 (left end of dash)
• M77 b11
• Multi-function switch
• Nca
• Pnk
• Pwr sply
• Rear view camera
• Red
• Rgb dig image sig (+)
• Rgb dig image sig (-)
• Rgb digital
• Shield
• Snd sig front lh (+)
• Snd sig front lh (-)
• Snd sig front rh (+)
• Snd sig front rh (-)
• Snd sig rear lh (+)
• Snd sig rear lh (-)
• Snd sig rear rh (+)
• Snd sig rear rh (-)
• Strg sw a
• Strg sw b
• Strg sw gnd
• Sw gnd

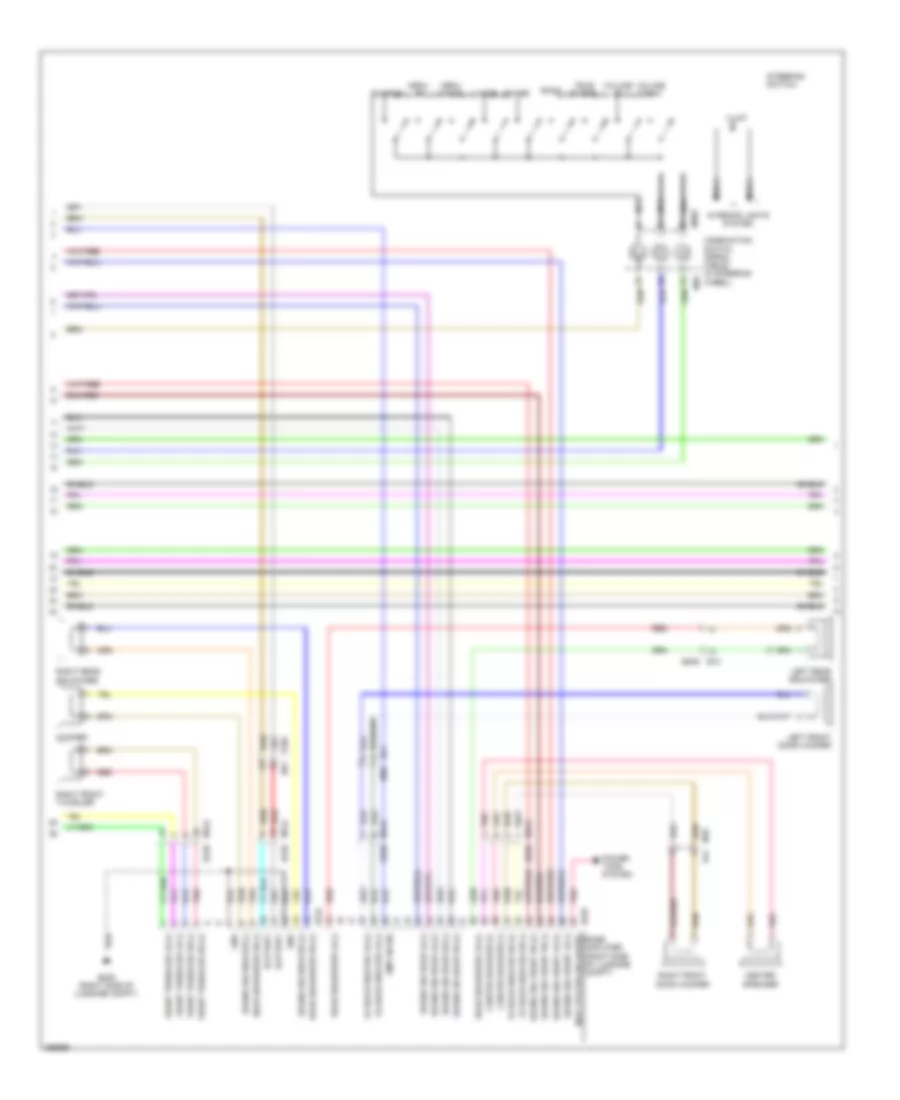

Электросхема навигации GPS (2 из 3) для Nissan Murano S 2011

Электросхема навигации GPS (2 из 3) для Nissan Murano S 2011 - Список элементов:

• Amp on sig
• B12 b206
• B208 (right side of luggage compt)
• B224
• B225
• Back
• Battery
• Bose amplifier (right side of luggage compt)
• Center speaker
• Center speaker (+)
• Center speaker (-)
• Combination switch (spiral cable) (in steering wheel)
• D21 m20
• E105 m11
• Enter
• Fr door woofer lh (+)
• Fr door woofer lh (-)
• Fr door woofer rh (+)
• Fr door woofer rh (-)
• Front twiddler lh (+)
• Front twiddler lh (-)
• Front twiddler rh (+)
• Front twiddler rh (-)
• Gnd
• Illum
• Interior lights system
• Left front door woofer
• Left rear squawker
• M124 b226
• M18 d41
• M303
• M33
• Menu down
• Menu up
• Nca
• Pnk
• Power tops system
• Rear squawker lh (+)
• Rear squawker lh (-)
• Rear squawker rh (+)
• Rear squawker rh (-)
• Red
• Right front door woofer
• Right front twiddler
• Right rear squawker
• Roof status sig (audio)
• Shield
• Sound sig front lh (+)
• Sound sig front lh (-)
• Sound sig front rh (+)
• Sound sig front rh (-)
• Sound sig rear lh (+)
• Sound sig rear lh (-)
• Sound sig rear rh (+)
• Sound sig rear rh (-)
• Sound sig woofer (+)
• Sound sig woofer (-)
• Source
• Steering switch
• Tele- phone
• Voice
• Volume down
• Volume up
• Woofer

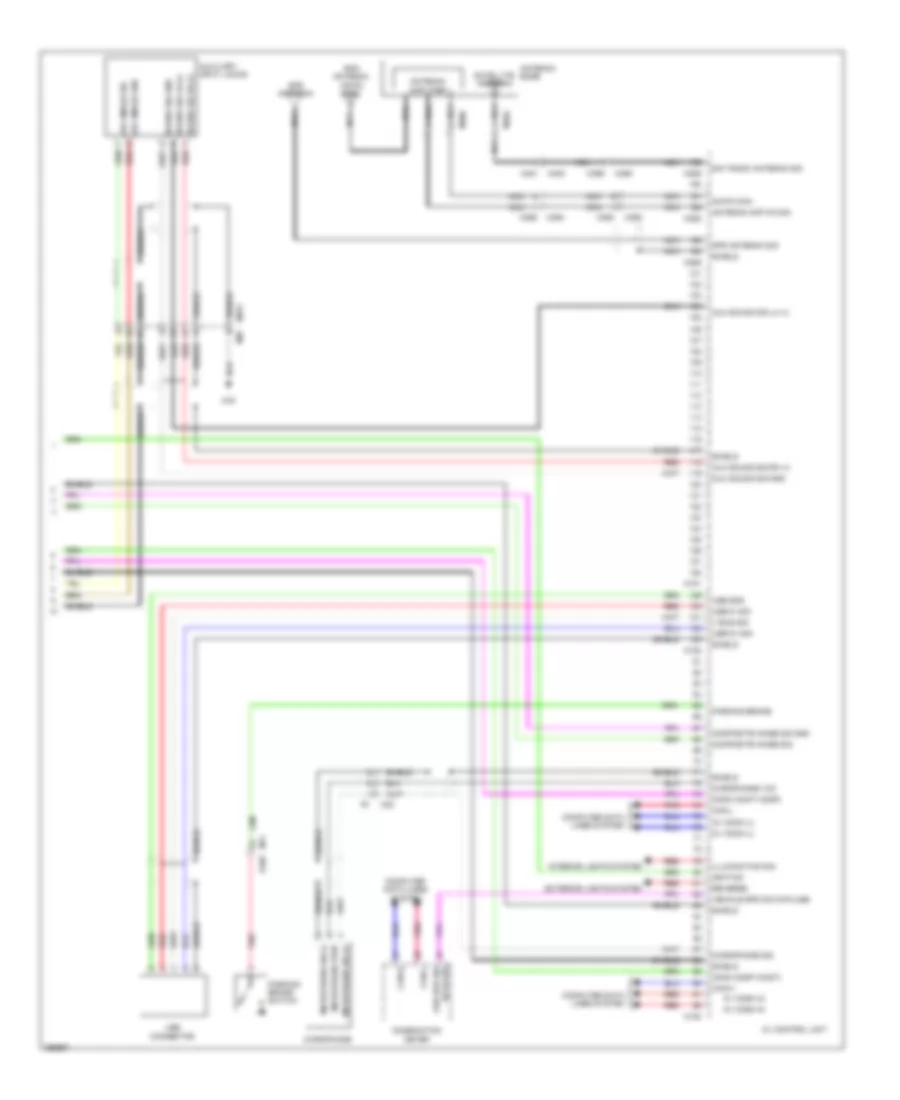

Электросхема навигации GPS (3 из 3) для Nissan Murano S 2011

Электросхема навигации GPS (3 из 3) для Nissan Murano S 2011 - Список элементов:

• (8-pulse) veh spd sig
• Am-fm main
• Antenna amp on sig
• Antenna amplifier
• Antenna base
• Aux image gnd red
• Aux sound sig gnd
• Aux sound sig lh (+)
• Aux sound sig rh (+)
• Auxiliary input jacks
• Av comm (h)
• Av comm (l)
• Av control unit
• Can-h
• Can-l
• Combination meter
• Comm (cont->disp)
• Comm (disp->cont)
• Composite image sig
• Composite image sig gnd
• Computer data lines system
• Exterior lights system
• Gps antenna
• Gps antenna sig
• Ignition
• Illumination sig
• Interior lights system
• M11 e105
• M180
• M181
• M182
• M23
• M251
• M385
• M386
• M389
• M392
• M393
• M394
• M395
• M396
• M398
• M399
• M400
• M401
• M402
• M43
• M97
• Microphone
• Microphone pwr
• Microphone sig
• Microphone sig (+)
• Microphone sig (-)
• Microphone vcc
• Nca
• Parking brake
• Parking brake switch
• Pnk
• Red
• Reverse
• Rod antenna (am/fm main)
• Sat radio antenna sig
• Satellite antenna
• Shield
• Sound sig rh (+) red
• Usb connector
• Usb d+ sig
• Usb d- sig
• Usb gnd
• V bus sig
• Vehicle spd sig (8-pulse)
