ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG

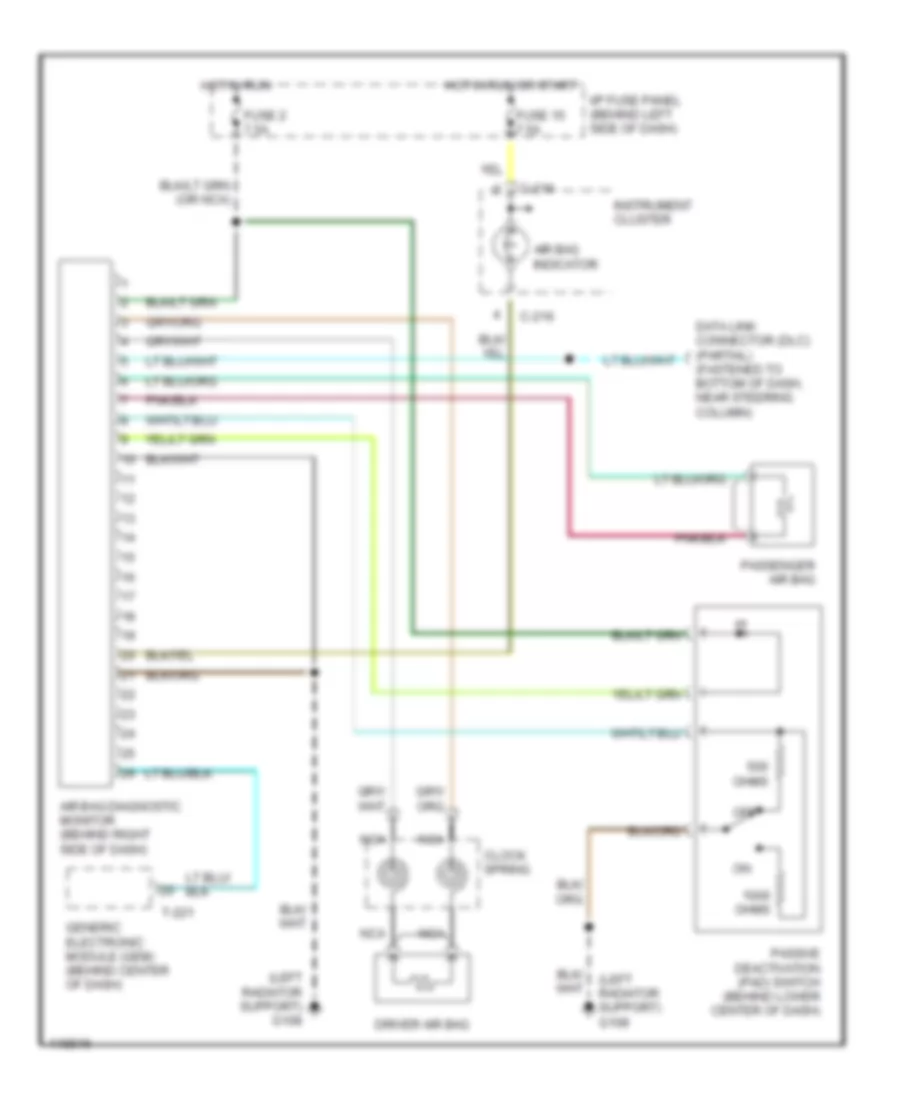

Электросхема подушек безопасности SRS AirBag для Mazda B2500 TL 1999

Электросхема подушек безопасности SRS AirBag для Mazda B2500 TL 1999 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема подушек безопасности SRS AirBag для Mazda B2500 TL 1999 - Список элементов:

  • (left radiator support) g108
  • Air bag diagnostic monitor (behind right side of dash)
  • Air bag indicator
  • C-216
  • Clock spring
  • Data link connector (dlc) (partial) (fastened to bottom of dash, near steering column)
  • Driver air bag
  • Fuse 15 7.5a
  • Fuse 2 7.5a
  • Generic electronic module (gem) (behind center of dash)
  • Hot in run
  • Hot in run or start
  • I/p fuse panel (behind left side of dash)
  • Instrument cluster
  • Nca
  • Off
  • Ohms
  • Passenger air bag
  • Passive deactivation (pad) switch (behind lower center of dash)
  • T-221
