ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG

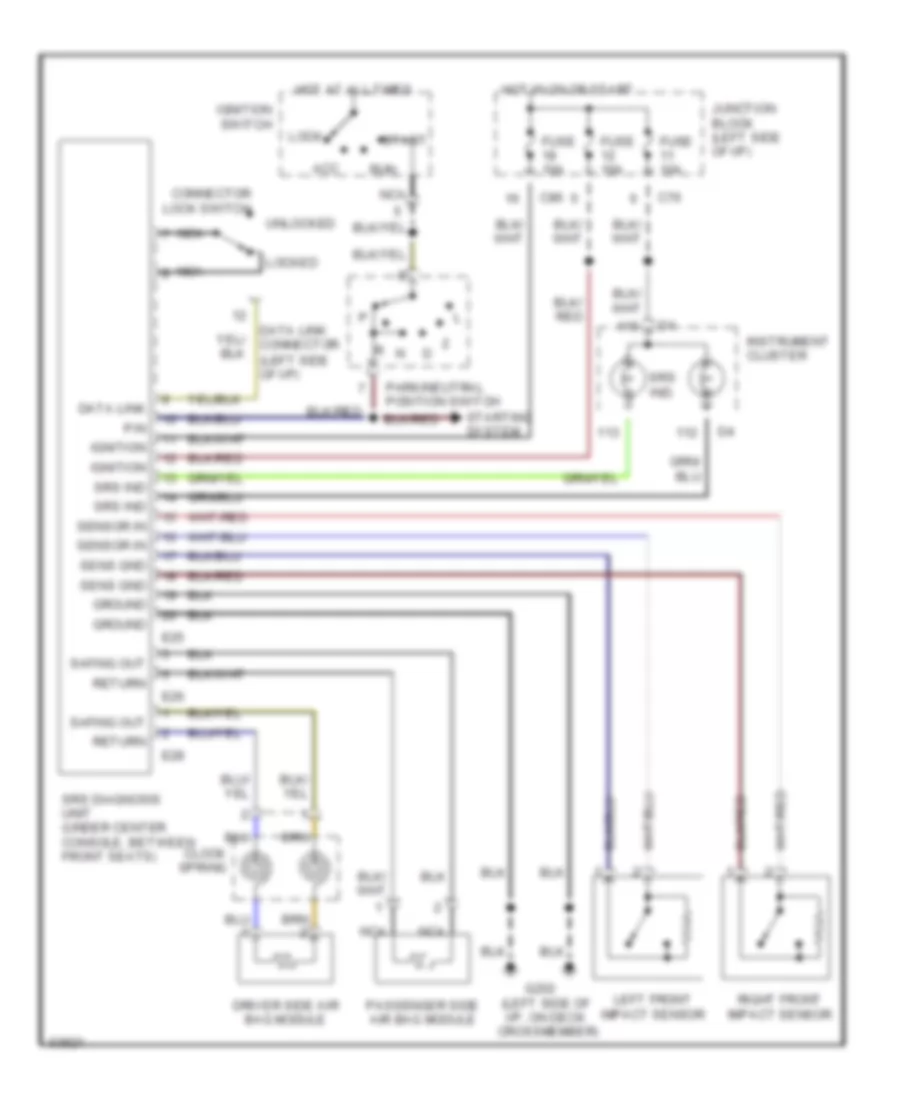

Электросхема подушек безопасности SRS AirBag для Mitsubishi Diamante ES 1996

Электросхема подушек безопасности SRS AirBag для Mitsubishi Diamante ES 1996 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема подушек безопасности SRS AirBag для Mitsubishi Diamante ES 1996 - Список элементов:

  • (left side of i/p, on deck crossmember)
  • (left side of i/p)
  • Acc
  • C76
  • C86
  • Clock spring
  • Connector lock switch
  • Data link
  • Data link connector
  • Driver side air bag module
  • E25
  • E26
  • E28
  • Fuse 10a
  • G202
  • Ground
  • Hot at all times
  • Hot in on or start
  • Ignition
  • Ignition switch
  • Instrument cluster
  • Junction block (left side of i/p)
  • Left front impact sensor
  • Lock
  • Locked
  • Nca
  • P/n
  • Park/neutral position switch
  • Passenger side air bag module
  • Return
  • Right front impact sensor
  • Run
  • Safing out
  • Sens gnd
  • Sensor in
  • Srs diagnosis unit (under center console, between front seats)
  • Srs ind
  • Srs ind.
  • Start
  • Starting system
  • Unlocked
