Электросхемы ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG Mitsubishi Diamante LS 2000

  1. Главная
  2. >MITSUBISHI
  3. >Mitsubishi 2000
  4. >Mitsubishi Diamante LS 2000
  5. >Mitsubishi Diamante LS 2000 - Список всех электросхем

Download PDF file

ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG

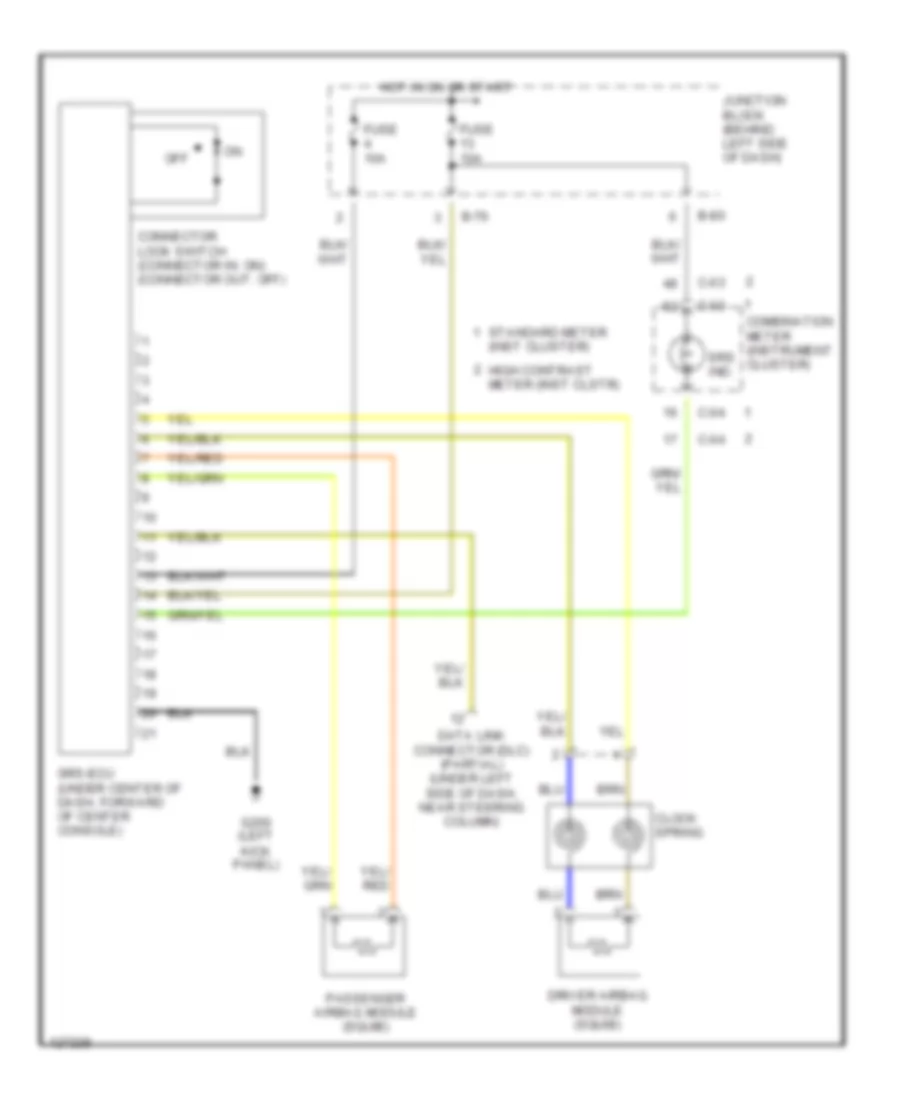

Электросхема подушек безопасности SRS AirBag для Mitsubishi Diamante LS 2000

Электросхема подушек безопасности SRS AirBag для Mitsubishi Diamante LS 2000 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема подушек безопасности SRS AirBag для Mitsubishi Diamante LS 2000 - Список элементов:

  • B-76
  • B-80
  • C-03
  • C-04
  • Clock spring
  • Combination meter (instrument cluster)
  • Connector lock switch (connector in: on) (connector out: off)
  • Data link connector (dlc) (partial) (under left side of dash, near steering column)
  • Driver airbag module (squib)
  • Fuse 10a
  • G200 (left kick panel)
  • High contrast meter (inst clstr)
  • Hot in on or start
  • Junction block (behind left side of dash)
  • Off
  • Passenger airbag module (squib)
  • Srs ind.
  • Srs-ecu (under center of dash, forward of center console)
  • Standard meter (inst cluster)
