ПРИВОД ЛЮКА И КРЫШИ

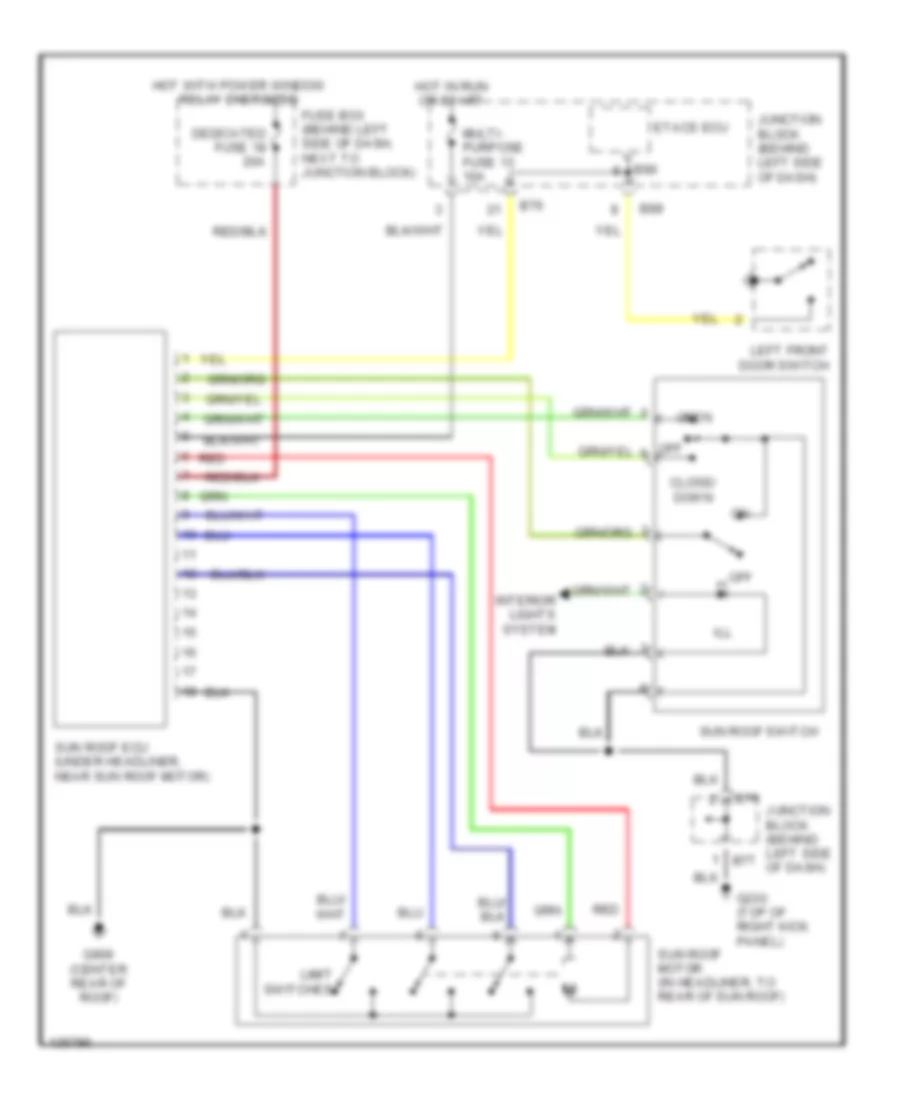

Электросхемы привода люка или крыши для Mitsubishi Diamante LS 2000

Электросхемы привода люка или крыши для Mitsubishi Diamante LS 2000 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхемы привода люка или крыши для Mitsubishi Diamante LS 2000 - Список элементов:

  • B76
  • B77
  • B79
  • B89
  • B90
  • Close/ down
  • Dedicated fuse 18 20a
  • Etacs ecu
  • Fuse box (behind left side of dash, next to junction block)
  • G203 (top of right kick panel)
  • G909 (center rear of roof)
  • Hot in run or start
  • Hot with power window relay energized
  • Ill
  • Interior lights system
  • Junction block (behind left side of dash)
  • Left front door switch
  • Limit switches
  • Multi- purpose fuse 13 10a
  • Off
  • Open
  • Red
  • Sun roof ecu (under headliner, near sun roof motor)
  • Sun roof motor (in headliner, to rear of sun roof)
  • Sun roof switch
