ПРИВОД ЛЮКА И КРЫШИ

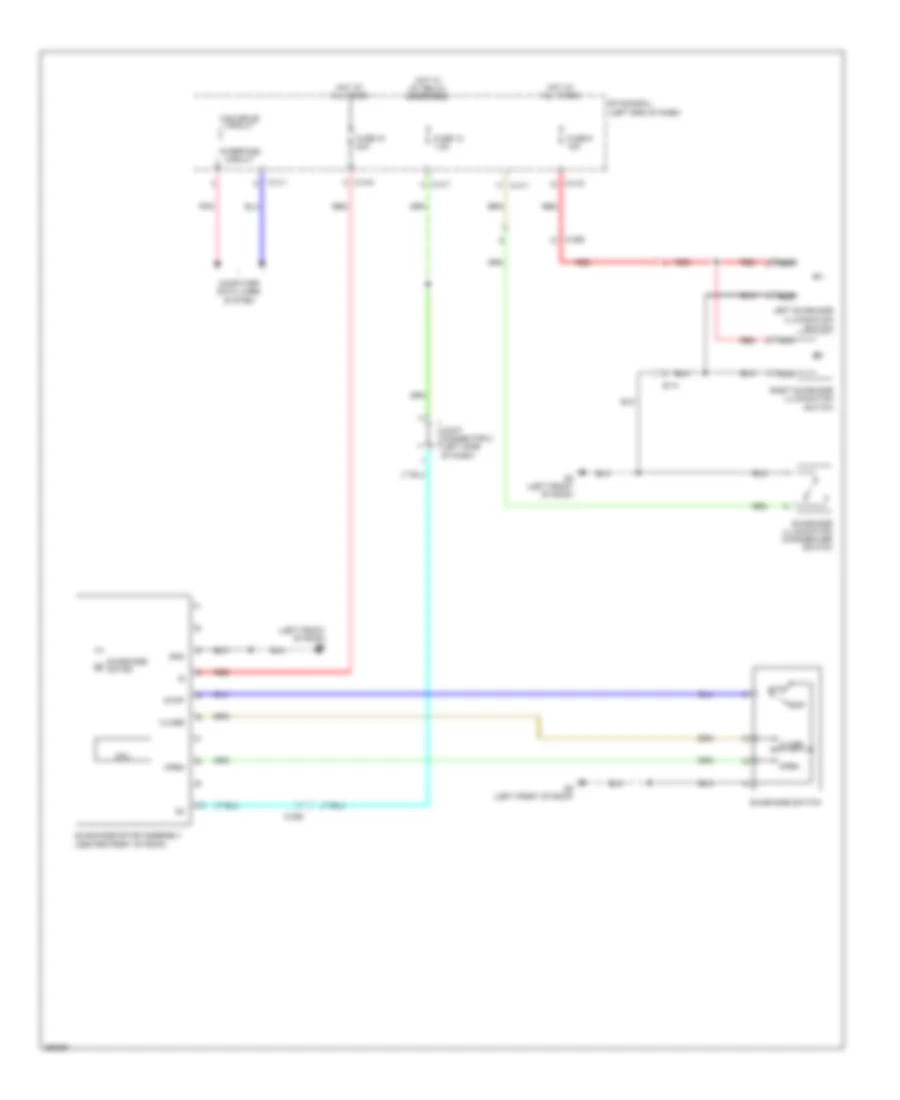

Электросхема привода люка или крыши для Mitsubishi Outlander Sport ES 2011

Электросхема привода люка или крыши для Mitsubishi Outlander Sport ES 2011 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода люка или крыши для Mitsubishi Outlander Sport ES 2011 - Список элементов:

  • (left front of roof) g8
  • C-226
  • C-411
  • C-415
  • C-416
  • C-417
  • Can drive circuit
  • Close
  • Computer data lines system
  • Cpu
  • E-14
  • Etacs-ecu (left end of dash)
  • Fuse 12 7.5a
  • Fuse 15 20a
  • Fuse 9 15a
  • G8 (left front of roof)
  • Gnd
  • Hot at all times
  • Hot w/ ig1 relay energized
  • Igi
  • Interface circuit
  • Joint connector 2 (left side of dash)
  • Left sunshade illumination switch
  • Nca
  • Off
  • Open
  • Pnk
  • Red
  • Right sunshade illumination switch
  • Stop
  • Sunshade illumination changeover switch
  • Sunshade motor
  • Sunshade motor assembly (center front of roof)
  • Sunshade switch
