Противоугонная система Сигнализация

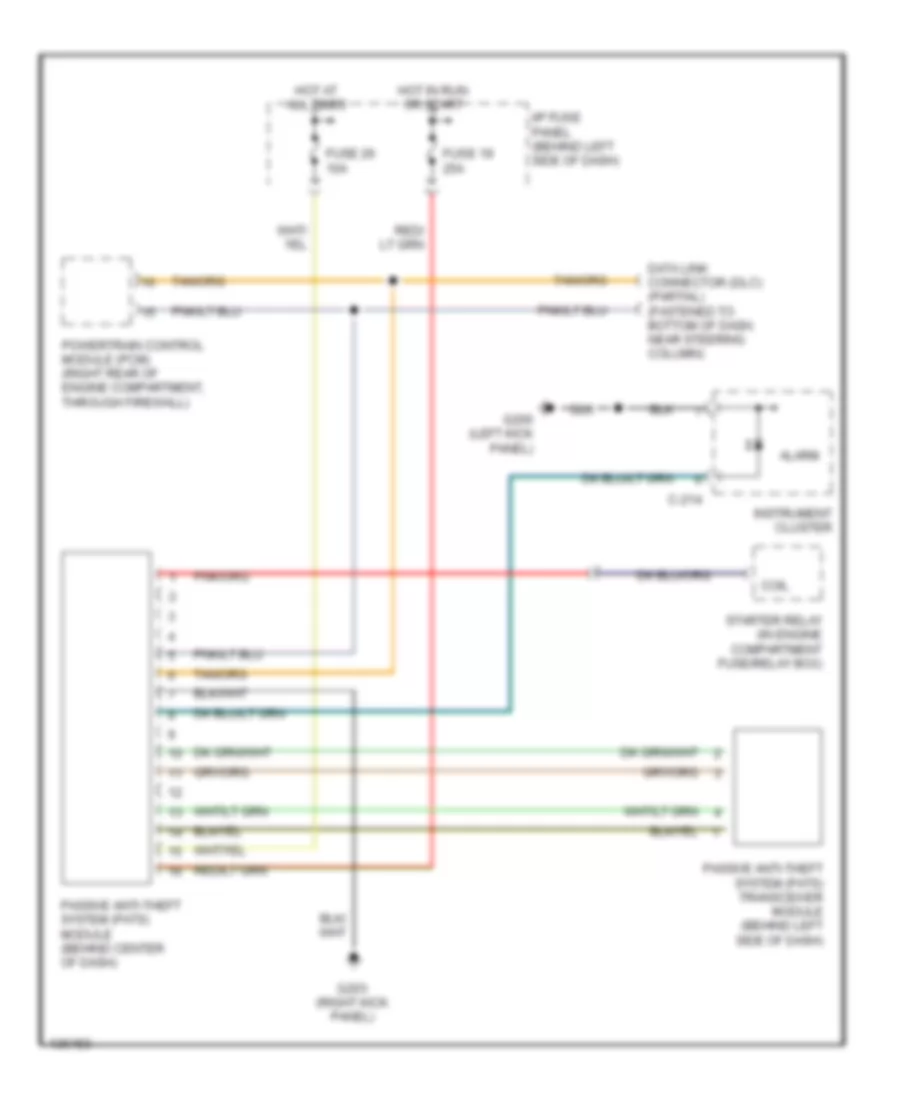

пассивная Электросхема противоугонной сигнализации для Mazda B2500 SE 2000

пассивная Электросхема противоугонной сигнализации для Mazda B2500 SE 2000 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

пассивная Электросхема противоугонной сигнализации для Mazda B2500 SE 2000 - Список элементов:

  • Alarm
  • C-214
  • Coil
  • Data link connector (dlc) (partial) (fastened to bottom of dash, near steering column)
  • Fuse 19 25a
  • Fuse 26 10a
  • G200 (left kick panel)
  • G203 (right kick panel)
  • Hot at all times
  • Hot in run or start
  • I/p fuse panel (behind left side of dash)
  • Instrument cluster
  • Passive anti-theft system (pats) module (behind center of dash)
  • Passive anti-theft system (pats) transceiver module (behind left side of dash)
  • Powertrain control module (pcm) (right rear of engine compartment, through firewall)
  • Starter relay (in engine compartment fuse/relay box)
