СИСТЕМА ПЕРЕДАЧИ ДАННЫХ

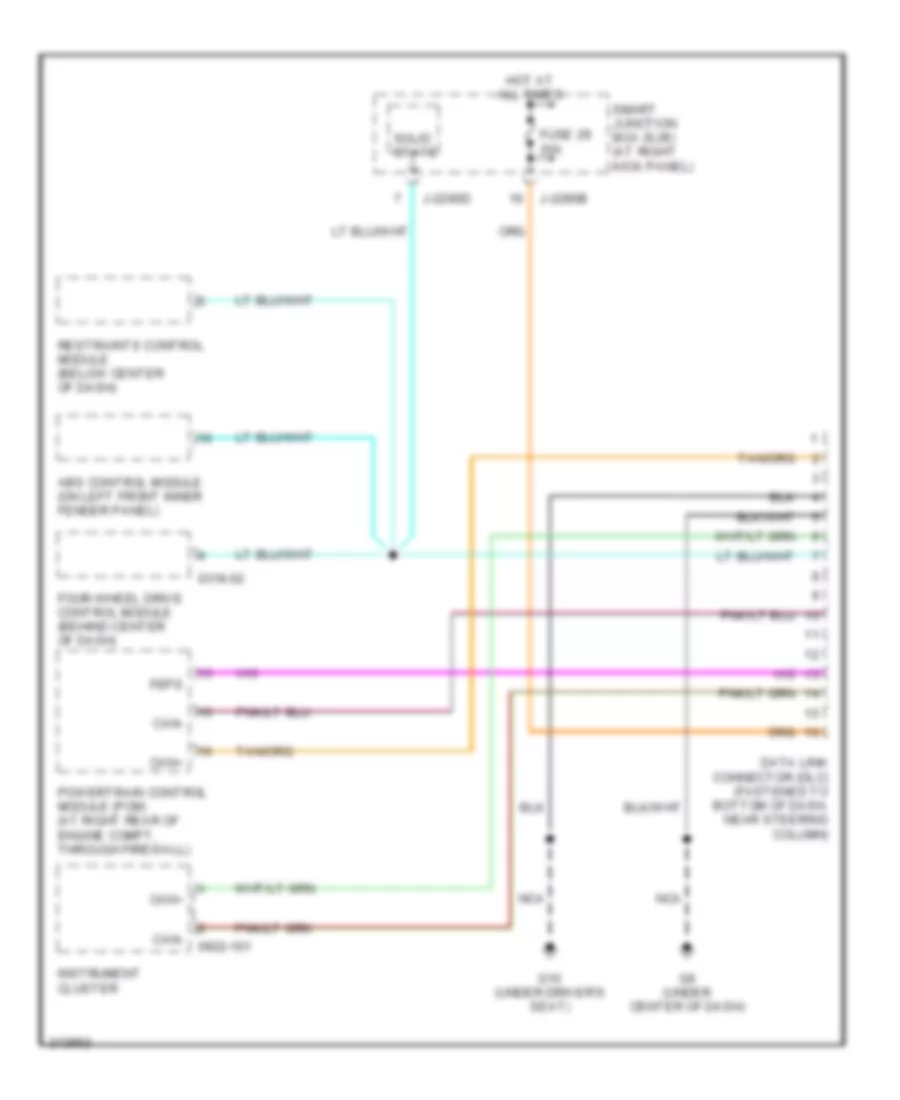

Электросхема линии передачи данных CAN для Mazda B3000 Dual Sport 2005

Электросхема линии передачи данных CAN для Mazda B3000 Dual Sport 2005 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема линии передачи данных CAN для Mazda B3000 Dual Sport 2005 - Список элементов:

  • 0318-02
  • 0922-101
  • Abs control module (on left front inner fender panel)
  • Can+
  • Can-
  • Data link connector (dlc) (fastened to bottom of dash, near steering column)
  • Feps
  • Four-wheel drive control module (behind center of dash)
  • Fuse 29 20a
  • G10 (under driver's seat)
  • G8 (under center of dash)
  • Hot at all times
  • Instrument cluster
  • J-2280b
  • J-2280d
  • Nca
  • Powertrain control module (pcm) (at right rear of engine compt, through firewall)
  • Restraints control module (below center of dash)
  • Smart junction box (sjb) (at right kick panel)
  • Solid state
