Электросхемы СИСТЕМЫ СИДЕНИЙ Nissan Murano S 2011

СИСТЕМЫ СИДЕНИЙ

Электросхема подогрева передних сидений для Nissan Murano S 2011

Электросхема подогрева передних сидений для Nissan Murano S 2011 - Список элементов:

• B11
• B15 (left "b" pillar)
• B19
• B208 (right side of luggage compt)
• B214
• B216
• B431
• B460
• Driver side front heated seat switch
• Driver side front seat
• Fuse 15a
• Fuse block (j/b) (left end of dash)
• High
• Hot in on or start
• Illum
• Interior lights system
• Low
• Low high
• M35 (right end of dash)
• M70
• M77
• Main heater
• Off
• Passenger side front heated seat switch
• Passenger side front seat
• Pnk
• Red
• Seat back heater
• Seat cushion heater
• Sub heater
• Thermostat

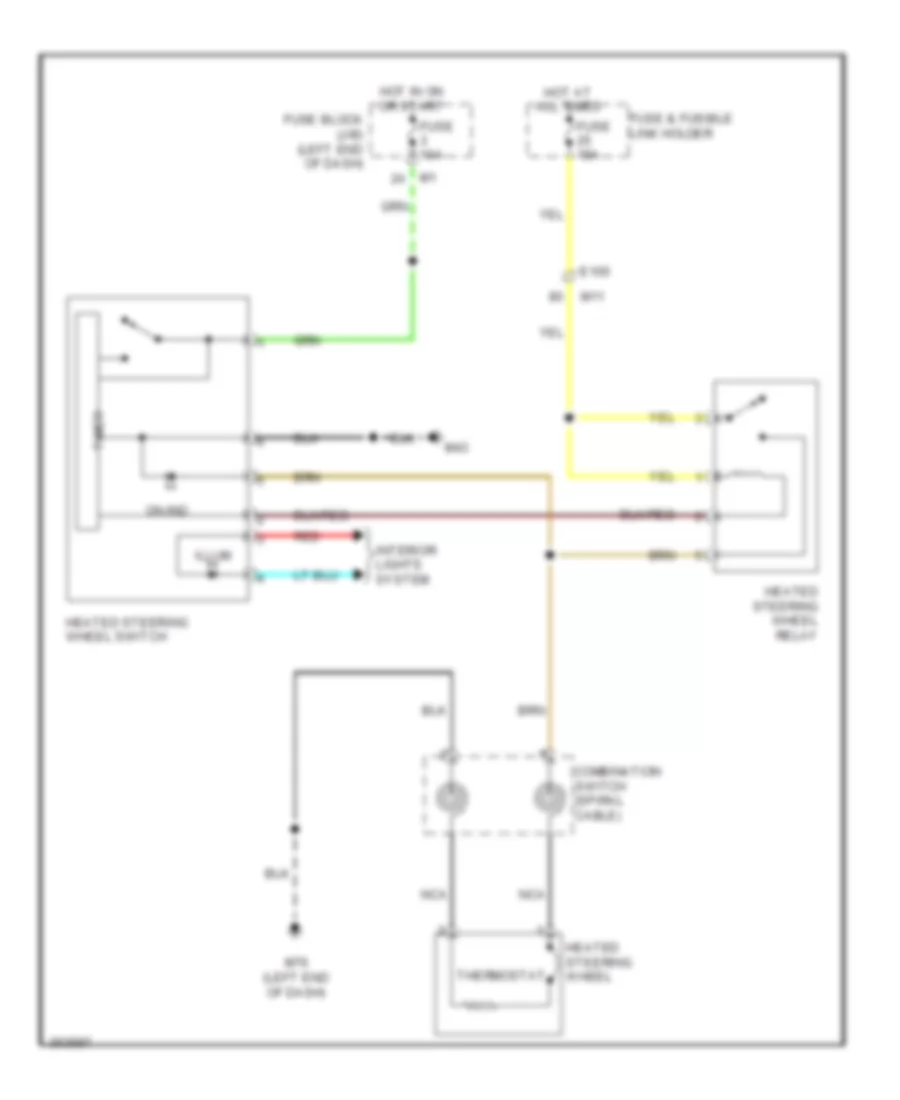

Электросхема подогрева руля для Nissan Murano S 2011

Электросхема подогрева руля для Nissan Murano S 2011 - Список элементов:

• Combination switch (spiral cable)
• E105
• Fuse & fusible link holder
• Fuse 10a
• Fuse 15a
• Fuse block (j/b) (left end of dash)
• Heated steering wheel
• Heated steering wheel relay
• Heated steering wheel switch
• Hot at all times
• Hot in on or start
• Illum
• Interior lights system
• M11
• M43
• M76 (left end of dash)
• Nca
• On ind
• Red
• Thermostat
• Timer

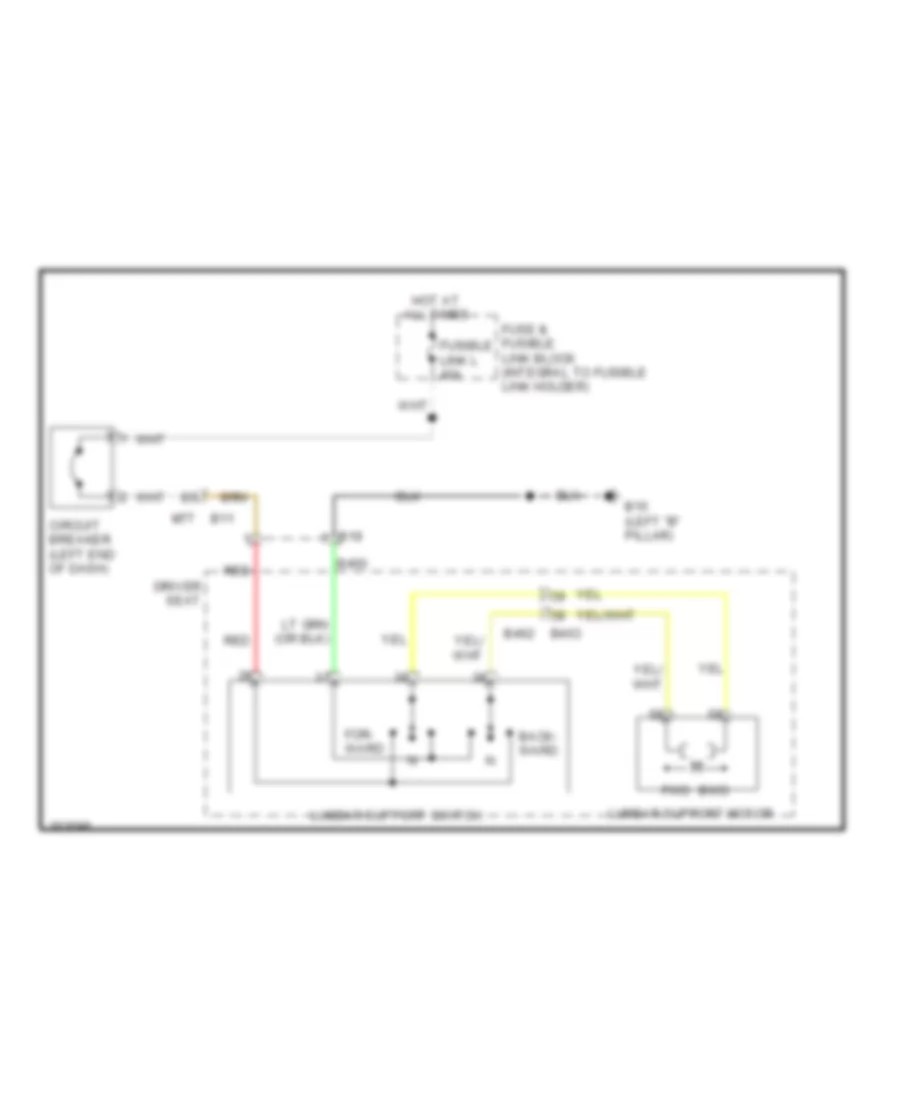

Электросхема регулировки поясницы для Nissan Murano S 2011

Электросхема регулировки поясницы для Nissan Murano S 2011 - Список элементов:

• B11
• B15 (left "b" pillar)
• B19
• B460
• B462
• B463
• Back- ward
• Bwd
• Circuit breaker (left end of dash)
• Driver seat
• For- ward
• Fuse & fusible link block (integral to fusible link holder)
• Fusible link l 40a
• Fwd
• Hot at all times
• Lumbar support motor
• Lumbar support switch
• M77
• Red

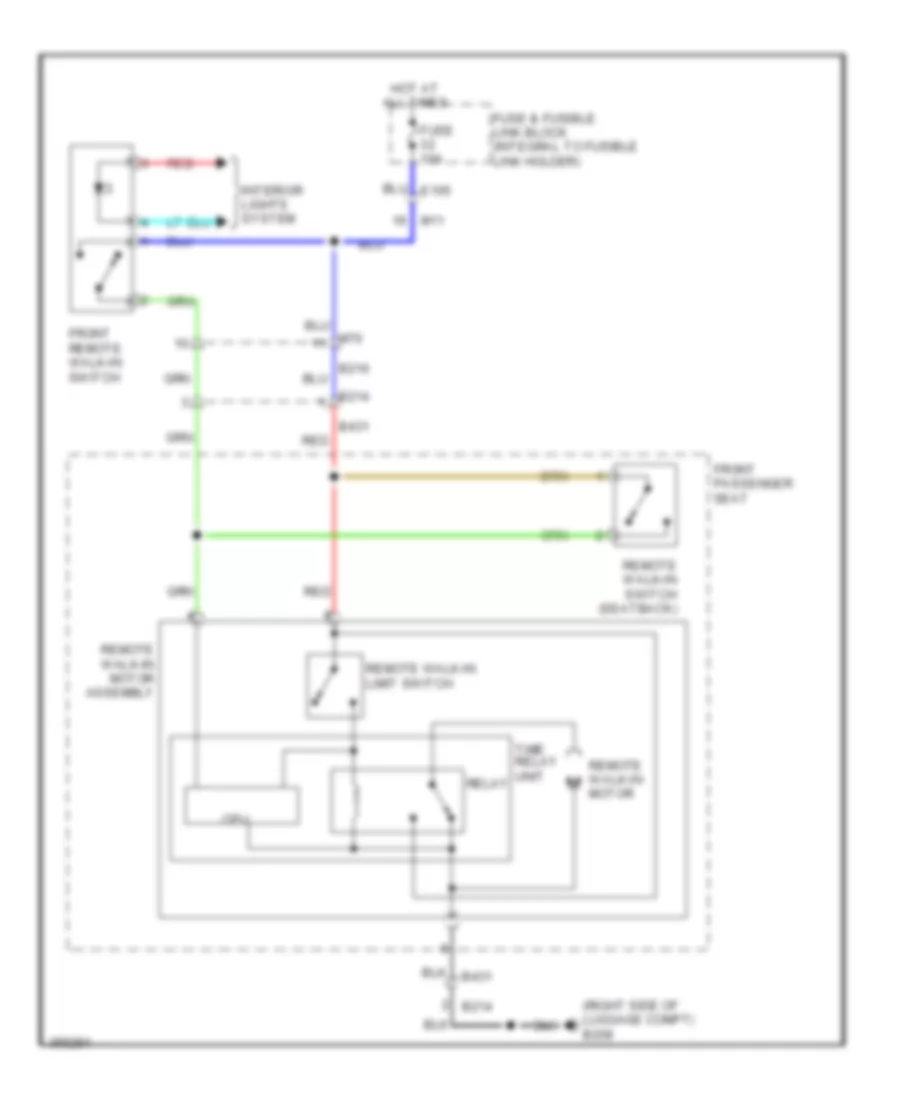

удаленная доступная системная схема для Nissan Murano S 2011

удаленная доступная системная схема для Nissan Murano S 2011 - Список элементов:

• (right side of luggage compt) b208
• B214
• B216
• B431
• Cpu
• Front passenger seat
• Front remote walk-in switch
• Fuse & fusible link block (integral to fusible link holder)
• Fuse 10a
• Hot at all times
• Interior lights system
• M11
• Red
• Relay
• Remote walk-in limit switch
• Remote walk-in motor
• Remote walk-in motor assembly
• Remote walk-in switch (seatback)
• Time relay unit
