Электросхемы Стеклоочистители и Стеклоомыватели Дворники Nissan Quest S 2009

Стеклоочистители и Стеклоомыватели Дворники

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Nissan Quest S 2009

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Nissan Quest S 2009 - Список элементов:

• Auto stop
• Bat
• Body control module (bcm) (behind left side of dash)
• Can-h
• Can-l
• Combination meter
• Combination switch
• Computer data lines system
• Cpu
• E121
• E122
• E124
• E15 (left side of engine compt)
• E24 (right side of engine compt)
• E30
• Front & rear washer motor (right front of engine compt)
• Front wiper hi relay
• Front wiper motor (left rear of engine compt)
• Front wiper relay
• Fuse & fusible link block (left front of engine compt)
• Fuse 10a
• Fuse 15a
• Fuse 30a
• Fuse block (j/b) (behind left side of dash)
• Fusible link j 50a
• Gnd
• Hi rly
• High
• Hot at all times
• Hot in on or start
• Igi
• Ign
• Ignition relay
• Input 1
• Input 2
• Input 3
• Input 4
• Input 5
• Ipdm e/r (right side of engine compt)
• Low
• M18
• M20
• M28
• M61 (behind right end of dash)
• Move
• Output 1
• Output 2
• Output 3
• Output 4
• Output 5
• Pnk
• Red
• Rly
• Stop
• Unified meter control unit
• Wash mtr
• Washer fluid level switch (right front of engine compt)
• Washer ind

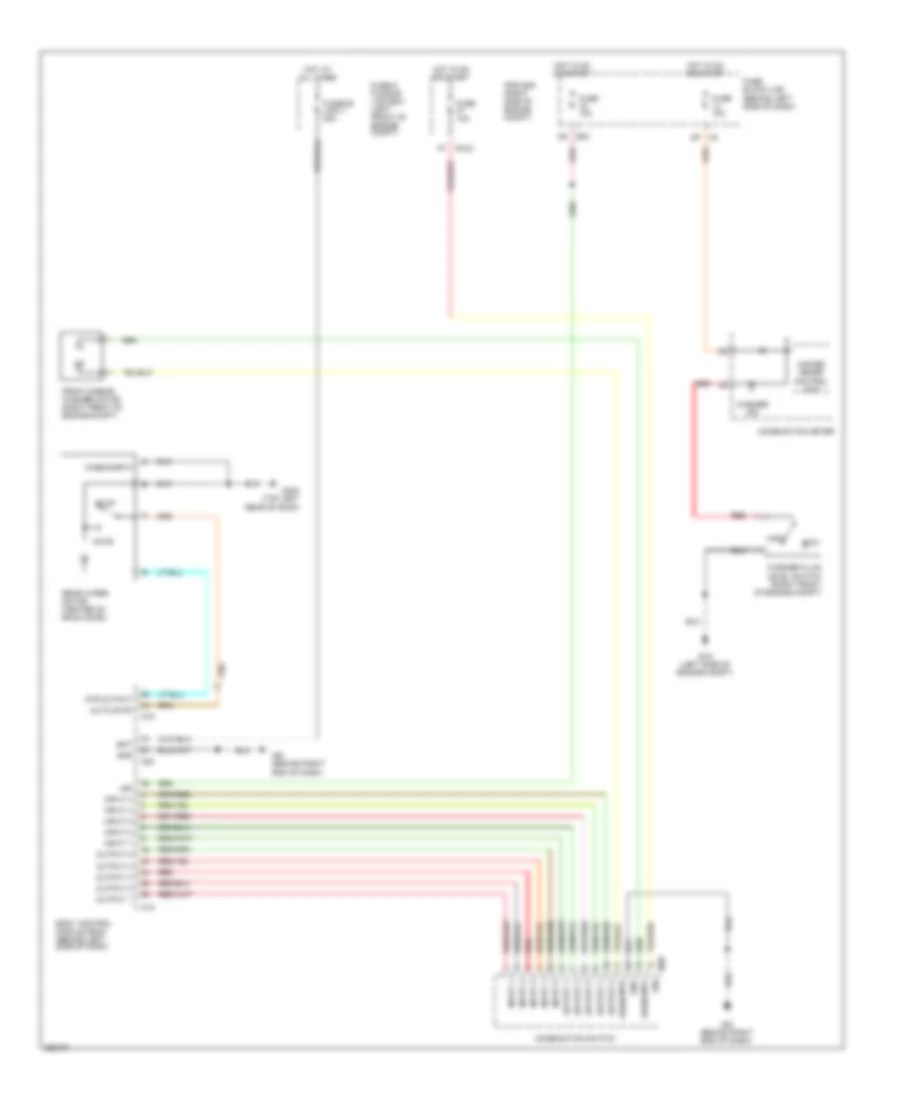

Электросхема заднего стеклоочистителя и омывателя стекла для Nissan Quest S 2009

Электросхема заднего стеклоочистителя и омывателя стекла для Nissan Quest S 2009 - Список элементов:

• Auto stop
• Bat
• Body control module (bcm) (behind left side of dash)
• Case earth
• Combination meter
• Combination switch
• D403 (top left rear of roof)
• E124
• E15 (left side of engine compt)
• E30
• Front & rear washer motor (right front of engine compt)
• Fuse & fusible link box (left front of engine compt)
• Fuse 10a
• Fuse block (j/b) (behind left side of dash)
• Fusible link j 50a
• Gnd
• High
• Hot at all times
• Hot in on or start
• Ign
• Input 1
• Input 2
• Input 3
• Input 4
• Input 5
• Ipdm e/r (right side of engine compt)
• Low
• M18
• M19
• M20
• M28
• M61 (behind right end of dash)
• Move
• Mtr output
• Output 1
• Output 2
• Output 3
• Output 4
• Output 5
• Rear wiper motor (center of back door)
• Red
• Stop
• Unified meter control unit
• Wash mtr
• Washer fluid level switch (right front of engine compt)
• Washer ind
