Электросхемы Стеклоочистители и Стеклоомыватели Дворники Nissan Xterra Off Road 2005

Стеклоочистители и Стеклоомыватели Дворники

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Nissan Xterra Off Road 2005

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Nissan Xterra Off Road 2005 - Список элементов:

• Combination meter
• Combination switch
• Cpu
• E121
• E122
• E9 (left side of engine compt)
• Front washer motor (xterra: right rear of engine compt) (frontier: right side of engine compt)
• Front wiper high relay
• Front wiper motor (xterra: on left side of firewall) (frontier: rear of engine compt)
• Front wiper relay
• Fuse 10a
• Fuse 39 30a
• Fuse block (j/b) (xterra: right side of dash) (frontier: under right side of dash)
• Gnd
• High
• Hot at all times
• Hot in on or start
• Ign
• Ignition relay
• Ind washer
• Ipdm e/r (right rear of engine compt)
• Low
• M57 (xterra: left "a" pillar) (frontier: behind left side of dash)
• Unified meter control unit
• Washer fluid level switch (right side of engine compt)
• Washer motor (fr+)
• Washer motor (fr-)

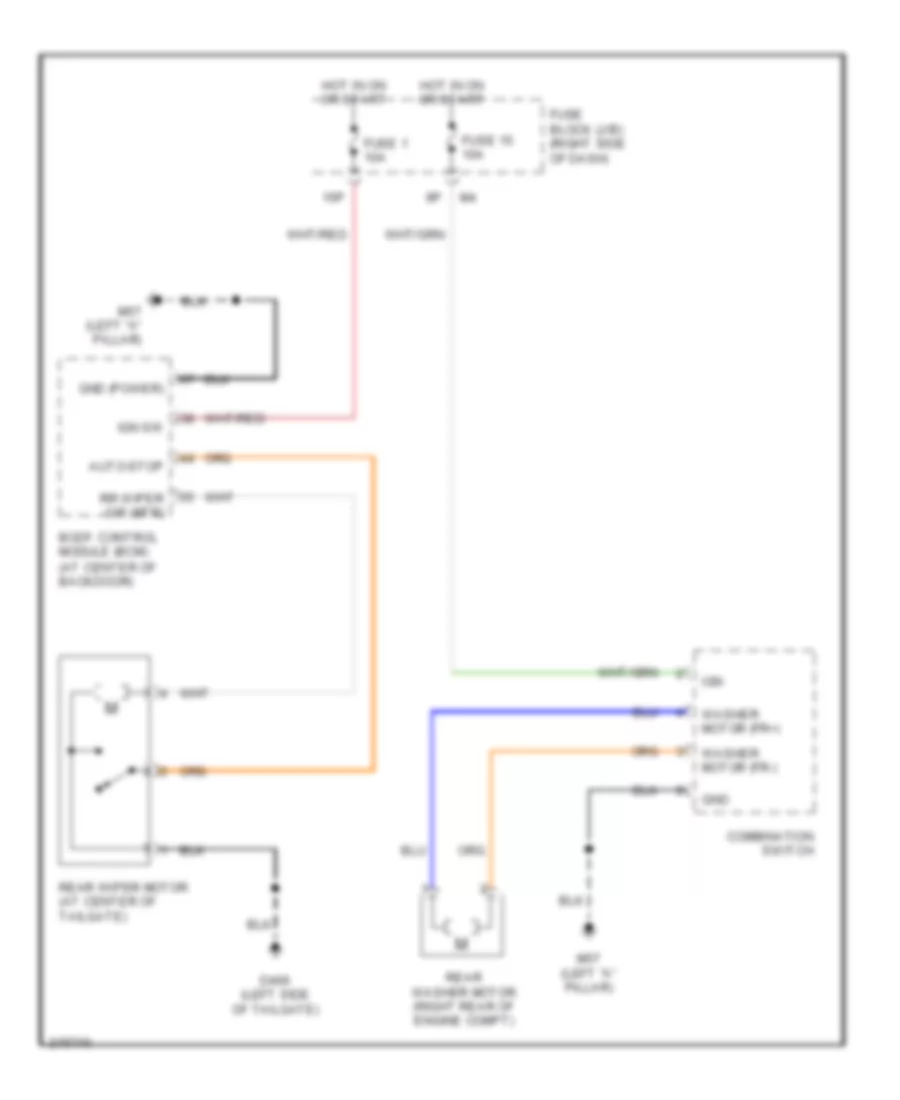

Электросхема заднего стеклоочистителя дворника и омывателя для Nissan Xterra Off Road 2005

Электросхема заднего стеклоочистителя дворника и омывателя для Nissan Xterra Off Road 2005 - Список элементов:

• 15p
• Auto-stop
• Body control module (bcm) (at center of backdoor)
• Combination switch
• D406 (left side of tailgate)
• Fuse 1 10a
• Fuse 15 10a
• Fuse block (j/b) (right side of dash)
• Gnd
• Gnd (power)
• Hot in on or start
• Ign
• Ign sw
• M57 (left "a" pillar)
• Rear washer motor (right rear of engine compt)
• Rear wiper motor (at center of tailgate)
• Rr wiper o/p (mtr)
• Washer motor (fr+)
• Washer motor (fr-)
