Электросхемы Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Mercedes-Benz E320 4Matic 1999

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

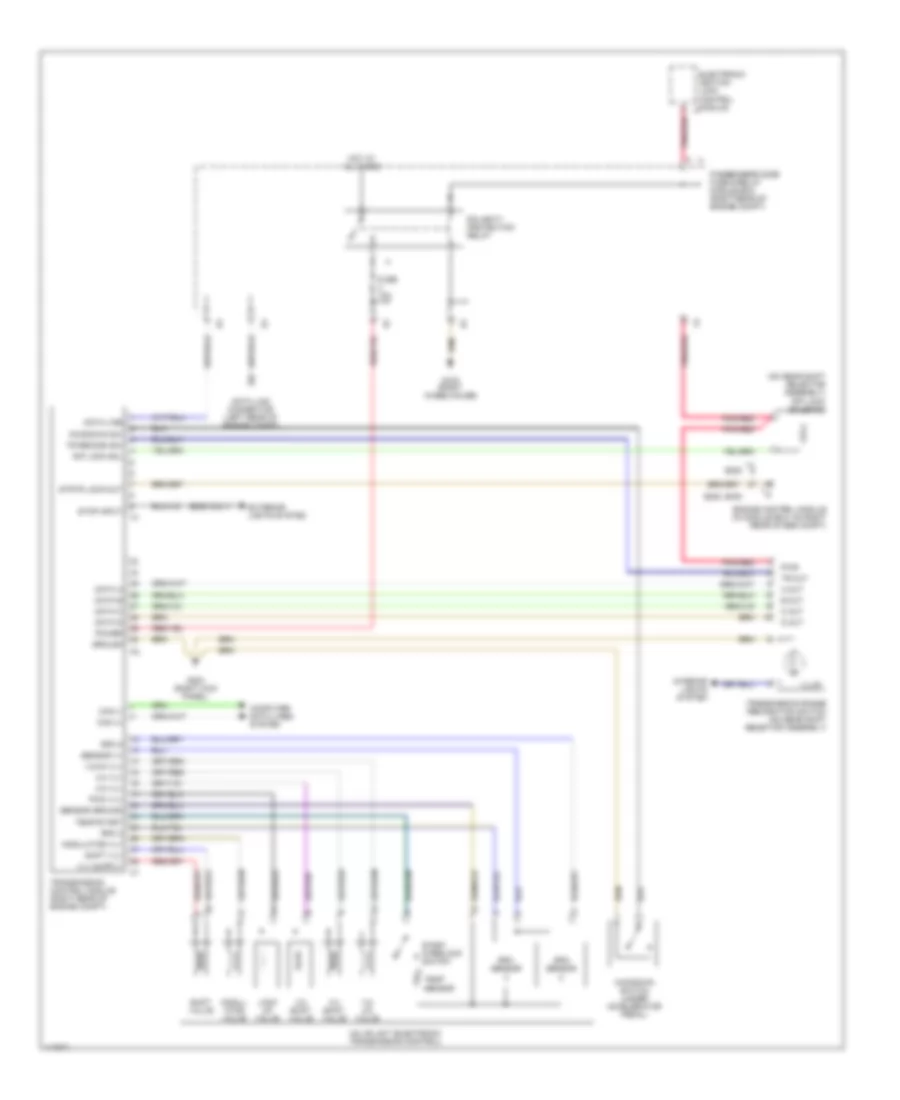

Электросхема автоматической коробки передач АКПП для Mercedes-Benz E320 4Matic 1999

Электросхема автоматической коробки передач АКПП для Mercedes-Benz E320 4Matic 1999 - Список элементов:

• (e320 only)
• (on gear shift selector assembly) r/p lock solenoid
• 1-2/ 4-5 valve
• 1-2/4-5 vlv
• 2-3 shift valve
• 2-3 vlv
• 3-4 shift valve
• 3-4 vlv
• A out
• B out
• C out
• Can (+)
• Can (-)
• Computer data lines system
• D out
• Data a
• Data b
• Data c
• Data d
• Data line
• Data link connector (left rear of engine compt)
• E300
• E320, e430
• Electronic ignition lock control module
• Engine control module (in module box, on right rear of eng compt)
• Exterior lights system
• Fuse 10a
• G103 (right wheelhouse)
• G203 (right kick panel)
• Ground
• Hot at all times
• Illum
• Interior lights system
• Kickdown sw
• Kickdown switch (under accelerator pedal)
• Lock up valve
• Modul- ator valve
• Modulator vlv
• Passenger's side fuse & relay module box (right rear of engine compt)
• Pnk/red
• Polarity protection relay
• Power
• Pwm vlv
• Pwr
• R/p lock sol
• Rpm 2
• Rpm 3
• Rpm sensor
• Sensor ground
• Sensor v+
• Shift valve
• Shift vlv
• Start interlock switch
• Stop input
• Strtr lock-out
• Temp sensor
• Temp/start
• Tr out
• Tr recogn sw
• Transmission control module (right rear of engine compt)
• Transmission range recognition switch (on gear shift selector assembly)
• Valve unit (electronic transmission control)
