Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

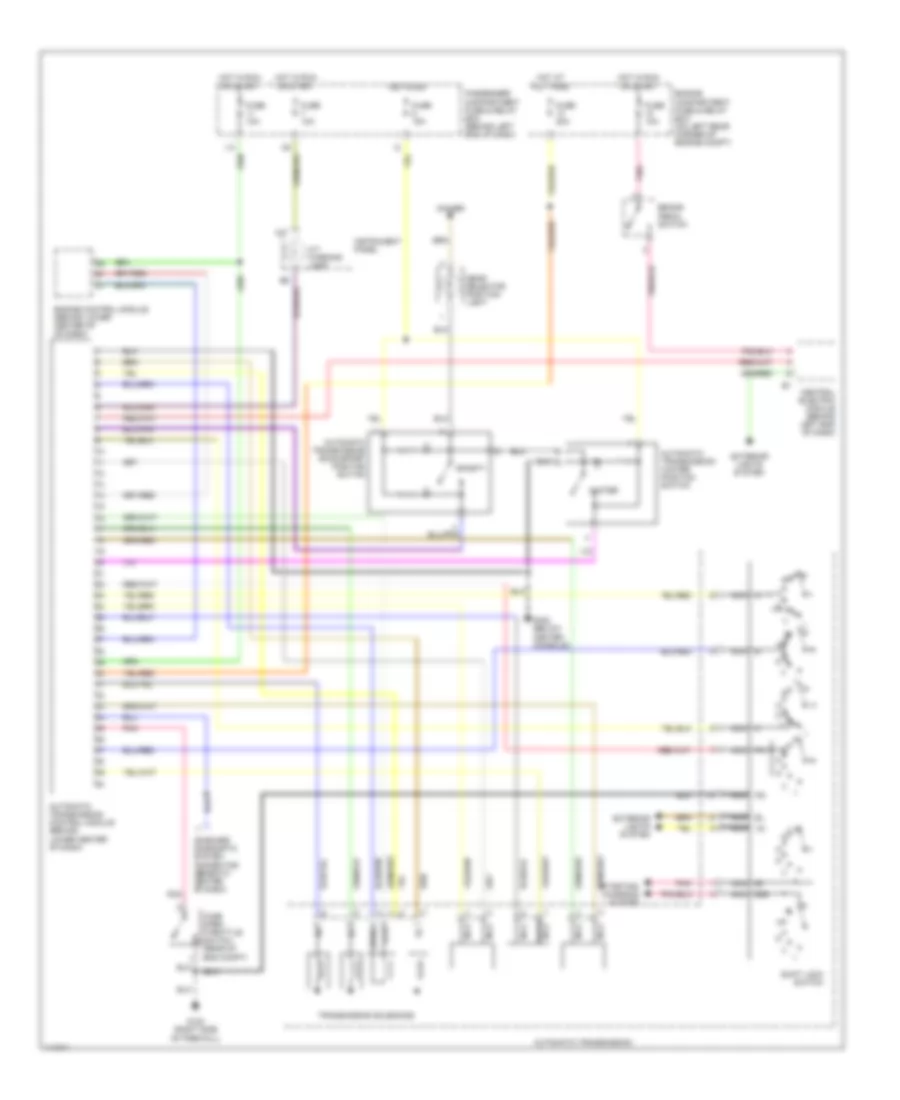

Электросхема автоматической коробки передач АКПП для Volvo S40 2000

Электросхема автоматической коробки передач АКПП для Volvo S40 2000 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема автоматической коробки передач АКПП для Volvo S40 2000 - Список элементов:

  • 15i
  • 50s
  • A/t warning lamp
  • A17
  • Automatic transmission
  • Automatic transmission control module (behind lower center of dash)
  • Automatic transmission econ/sport position switch
  • Automatic transmission winter position switch
  • Brake pedal switch
  • Central electric module (behind left end of dash)
  • Dimmer
  • Engine compartment fuse & relay box (on left rear corner of engine compt)
  • Engine control module (behind lower center of of dash)
  • Exterior lights system
  • Fuse 10a
  • Fuse 15a
  • Fuse 20a
  • G123 (right side of firewall)
  • G302 (below center console)
  • Gear selector position light
  • Hot at all times
  • Hot in on
  • Hot in run or start
  • I14
  • Instrument panel
  • Nca
  • On-board diagnostic system connector (beneath center of dash)
  • Passenger compartment fuse & relay box (behind left end of dash)
  • Pnk
  • Shift lock switch
  • Sporty
  • Starting/ charging system
  • Sth
  • Sthg
  • Transmission solenoids
  • Wide open throttle switch (rear of eng compt)
  • Winter
