БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ

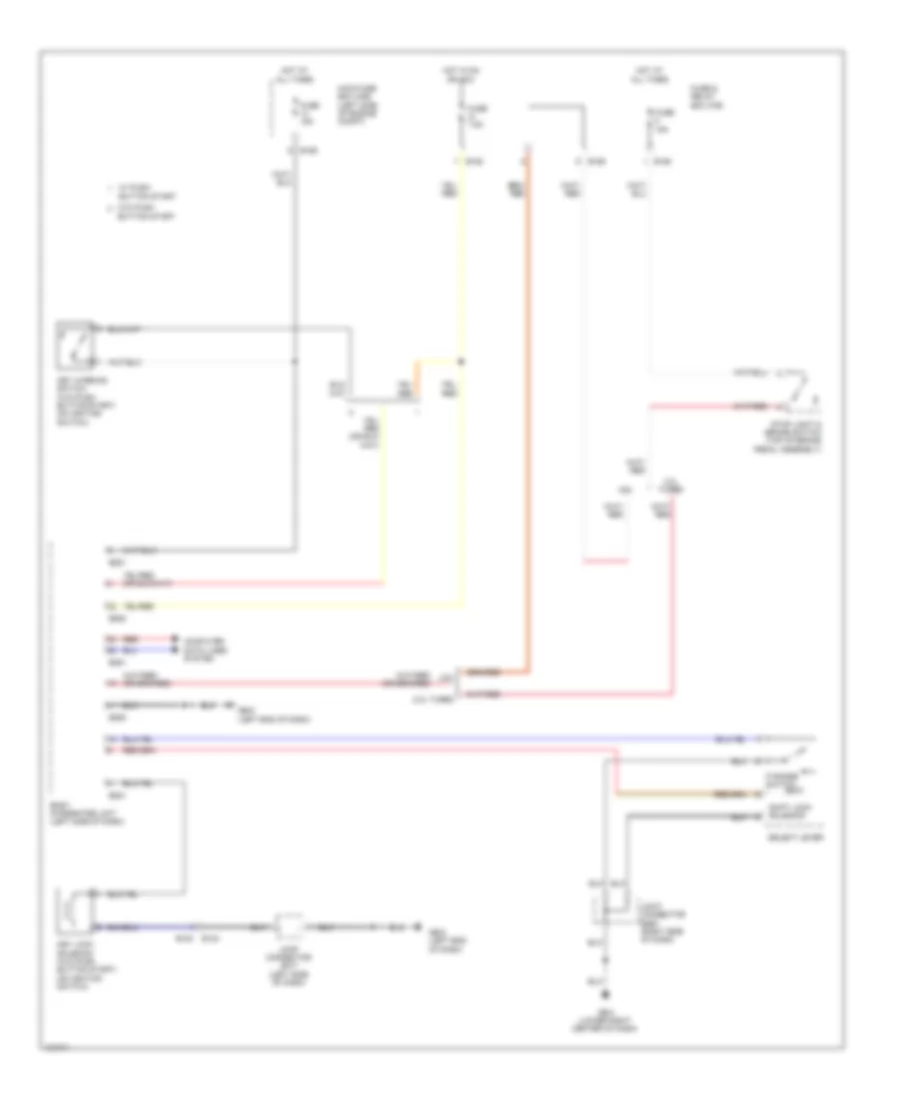

Электросхема блокировки селектора для Subaru Forester 2.5i Touring 2014

Электросхема блокировки селектора для Subaru Forester 2.5i Touring 2014 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема блокировки селектора для Subaru Forester 2.5i Touring 2014 - Список элементов:

  • 2.0l turbo
  • 2.5l
  • B123
  • B124
  • B152
  • B158
  • B159
  • B186
  • B280
  • B281
  • Body integrated unit (left side of dash)
  • Button start
  • Computer data lines system
  • Fuse & relay box (f/b)
  • Fuse 15a
  • Fuse 7.5a
  • Gb-4 (lower right center of dash)
  • Gb-5 (left end of dash)
  • Hot at all times
  • Hot in on or acc
  • Joint connector b260 (right side of dash)
  • Joint connector b371 (left side of dash)
  • Key lock solenoid (w/o push button start) (on ignition switch)
  • Key warning switch (w/o push button start) (on ignition switch)
  • Main fuse box (m/b) (left side of engine compt)
  • P range switch
  • Red
  • Select lever
  • Shift lock solenoid
  • Stop light & brake switch (top of brake pedal assembly)
  • W/ push
  • W/o push
