ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ

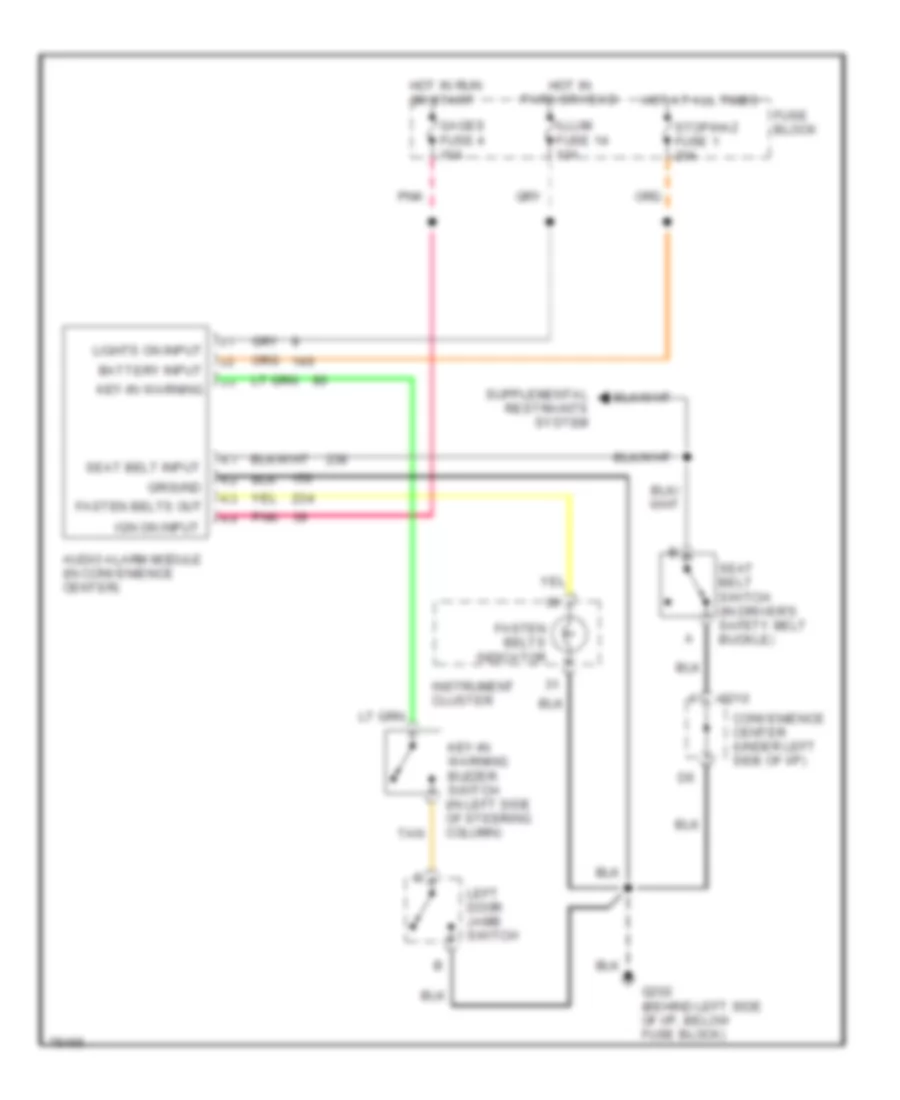

Электросхема предупреждающей системы для Chevrolet Cab amp; Chassis K2500 1996

Электросхема предупреждающей системы для Chevrolet Cab amp; Chassis K2500 1996 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема предупреждающей системы для Chevrolet Cab amp; Chassis K2500 1996 - Список элементов:

  • Audio alarm module (in convenience center)
  • Battery input
  • C210
  • Convenience center (under left side of i/p)
  • Fasten belts indicator
  • Fasten belts out
  • Fuse block
  • G202 (behind left side of i/p, below fuse block)
  • Gages fuse 4 10a
  • Ground
  • Hot at all times
  • Hot in park or head
  • Hot in run or start
  • Ign on input
  • Illum fuse 14 10a
  • Instrument cluster
  • Key-in warning
  • Key-in warning buzzer switch (in left side of steering column)
  • Left door jamb switch
  • Lights on input
  • Pnk
  • Seat belt input
  • Seat belt switch (in driver's safety belt buckle)
  • Stop/haz fuse 1 20a
  • Tan
