ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ

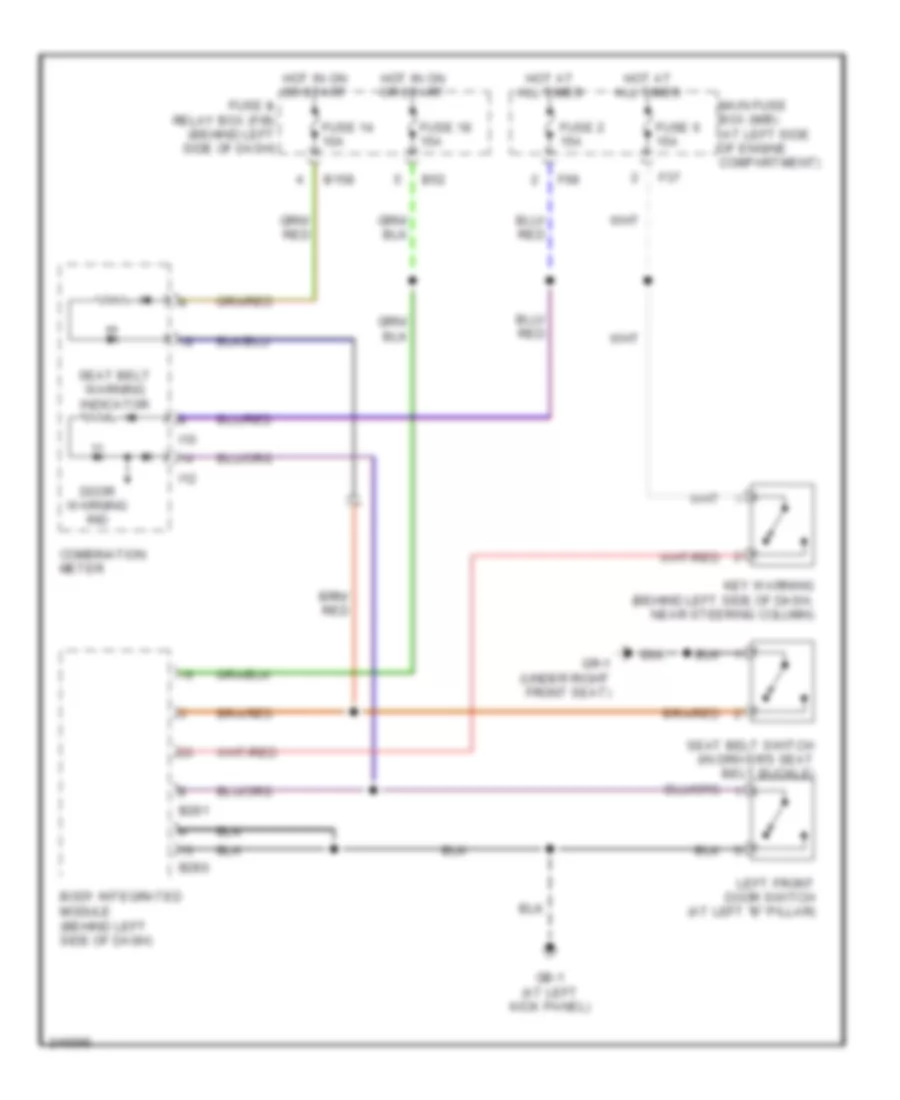

Электросхема предупреждающей системы для Subaru Forester X 2006

Электросхема предупреждающей системы для Subaru Forester X 2006 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема предупреждающей системы для Subaru Forester X 2006 - Список элементов:

  • B158
  • B280
  • B281
  • B52
  • Body integrated module (behind left side of dash)
  • Combination meter
  • Door warning ind
  • F37
  • F68
  • Fuse & relay box (f/b) (behind left side of dash)
  • Fuse 14 10a
  • Fuse 18 15a
  • Fuse 2 15a
  • Fuse 6 15a
  • Gb-1 (at left kick panel)
  • Gr-1 (under right front seat)
  • Hot at all times
  • Hot in on or start
  • I10
  • I12
  • Key warning (behind left side of dash, near steering column)
  • Left front door switch (at left "b" pillar)
  • Main fuse box (m/b) (at left side of engine compartment)
  • Seat belt switch (in driver's seat belt buckle)
  • Seat belt warning indicator
