ПРИВОД ЛЮКА И КРЫШИ

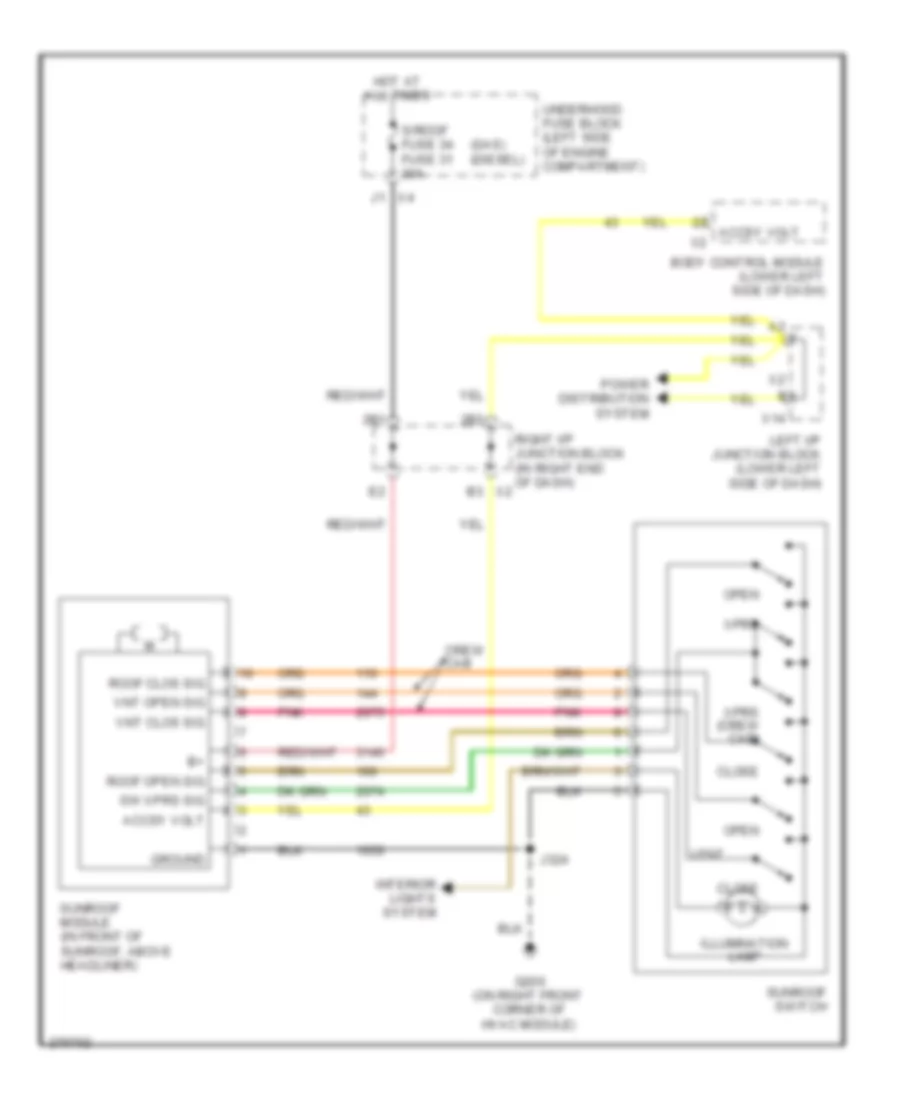

Электросхема привода люка или крыши для Chevrolet Cab amp; Chassis Silverado 3500 HD 2008

Электросхема привода люка или крыши для Chevrolet Cab amp; Chassis Silverado 3500 HD 2008 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода люка или крыши для Chevrolet Cab amp; Chassis Silverado 3500 HD 2008 - Список элементов:

  • (gas) (diesel)
  • 2b1
  • 2b3
  • Accsy volt
  • Body control module (lower left side of dash)
  • Close
  • Crew cab
  • G200 (on right front corner of hvac module)
  • Ground
  • Hot at all times
  • Illumination lamp
  • Interior lights system
  • J324
  • Left i/p junction block (lower left side of dash)
  • Open
  • Pnk
  • Power distribution system
  • Right i/p junction block (in right end of dash) x2
  • Roof clos sig
  • Roof open sig
  • S/roof fuse 34 fuse 31 30a
  • Sunroof module (in front of sunroof, above headliner)
  • Sunroof switch
  • Sw xprs sig
  • Underhood fuse block (left side of engine compartment)
  • Vent
  • Vnt clos sig
  • Vnt open sig
  • X14
  • Xprs
  • Xprs (crew cab)
