ПРИВОД ЛЮКА И КРЫШИ

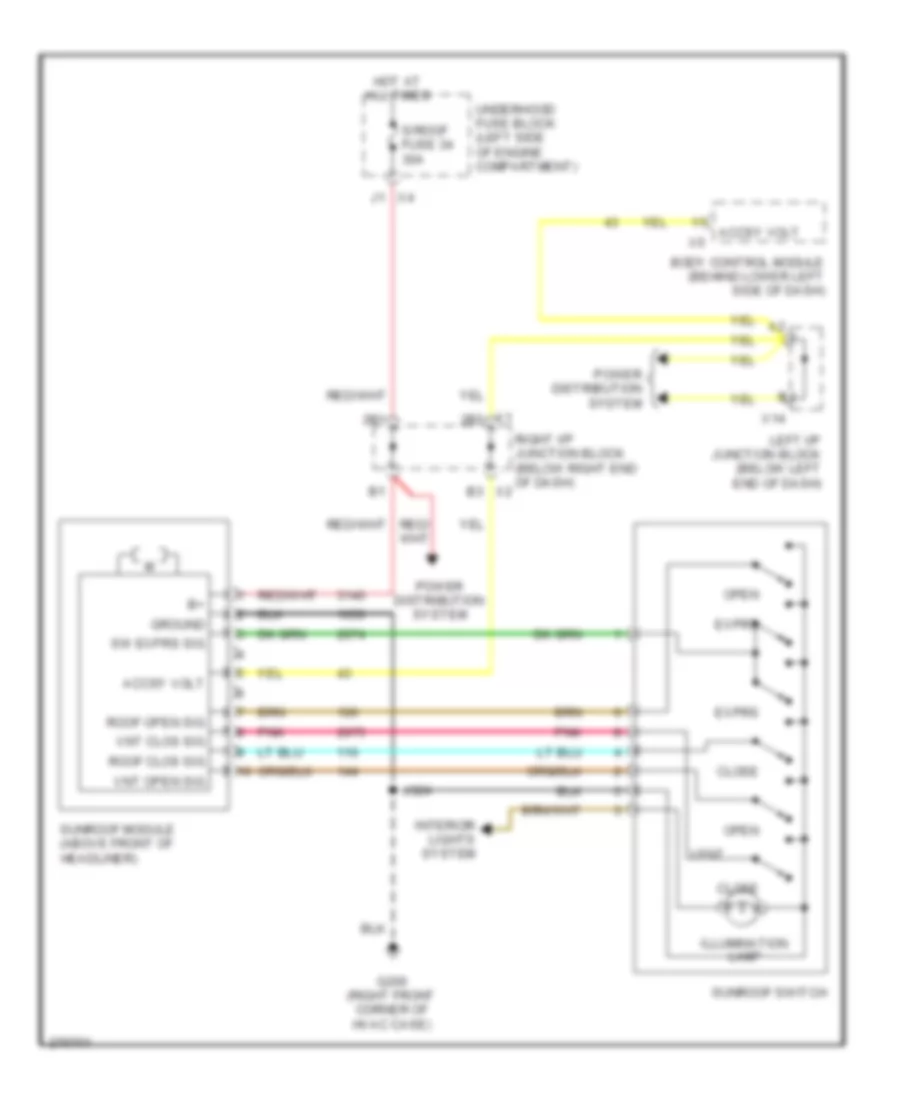

Электросхема привода люка или крыши для Chevrolet Suburban C2500 2008

Электросхема привода люка или крыши для Chevrolet Suburban C2500 2008 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода люка или крыши для Chevrolet Suburban C2500 2008 - Список элементов:

  • 2b1
  • 2b3
  • Accsy volt
  • Body control module (behind lower left side of dash)
  • Close
  • Exprs
  • G200 (right front corner of hvac case)
  • Ground
  • Hot at all times
  • Illumination lamp
  • Interior lights system
  • J324
  • Left i/p junction block (below left end of dash)
  • Open
  • Pnk
  • Power distribution system
  • Right i/p junction block (below right end of dash) x2
  • Roof clos sig
  • Roof open sig
  • S/roof fuse 34 30a
  • Sunroof module (above front of headliner)
  • Sunroof switch
  • Sw exprs sig
  • Underhood fuse block (left side of engine compartment)
  • Vent
  • Vnt clos sig
  • Vnt open sig
  • X14
