ПРИВОД ЛЮКА И КРЫШИ

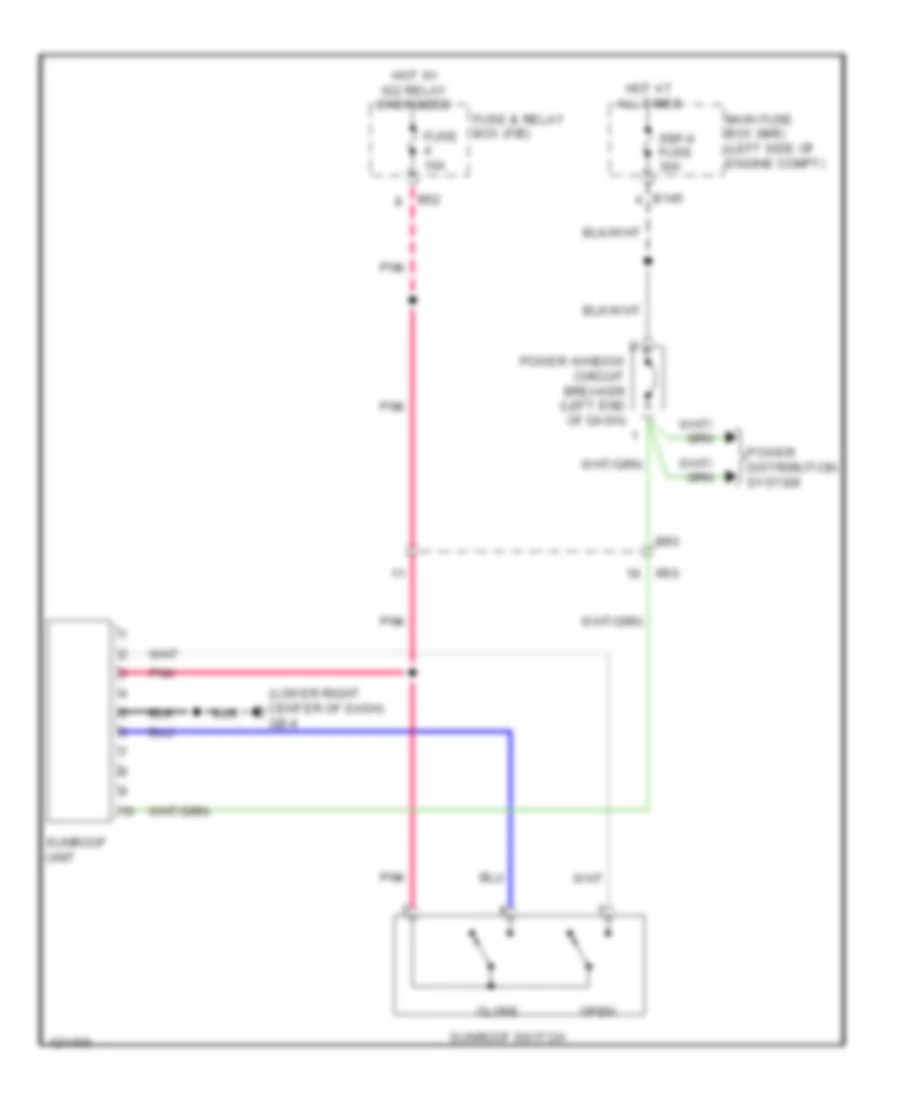

Электросхема привода люка или крыши для Subaru Forester 2.5i Touring 2014

Электросхема привода люка или крыши для Subaru Forester 2.5i Touring 2014 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода люка или крыши для Subaru Forester 2.5i Touring 2014 - Список элементов:

  • (lower right center of dash) gb-4
  • B145
  • B52
  • B90
  • Close
  • Fuse & relay box (f/b)
  • Fuse 10a
  • Hot at all times
  • Hot w/ ig2 relay energized
  • Main fuse box (m/b) (left side of engine compt)
  • Open
  • Pnk
  • Power distribution system
  • Power window circuit breaker (left end of dash)
  • R50
  • Sbf-4 fuse 30a
  • Sunroof switch
  • Sunroof unit
