ПРИВОД ЛЮКА И КРЫШИ

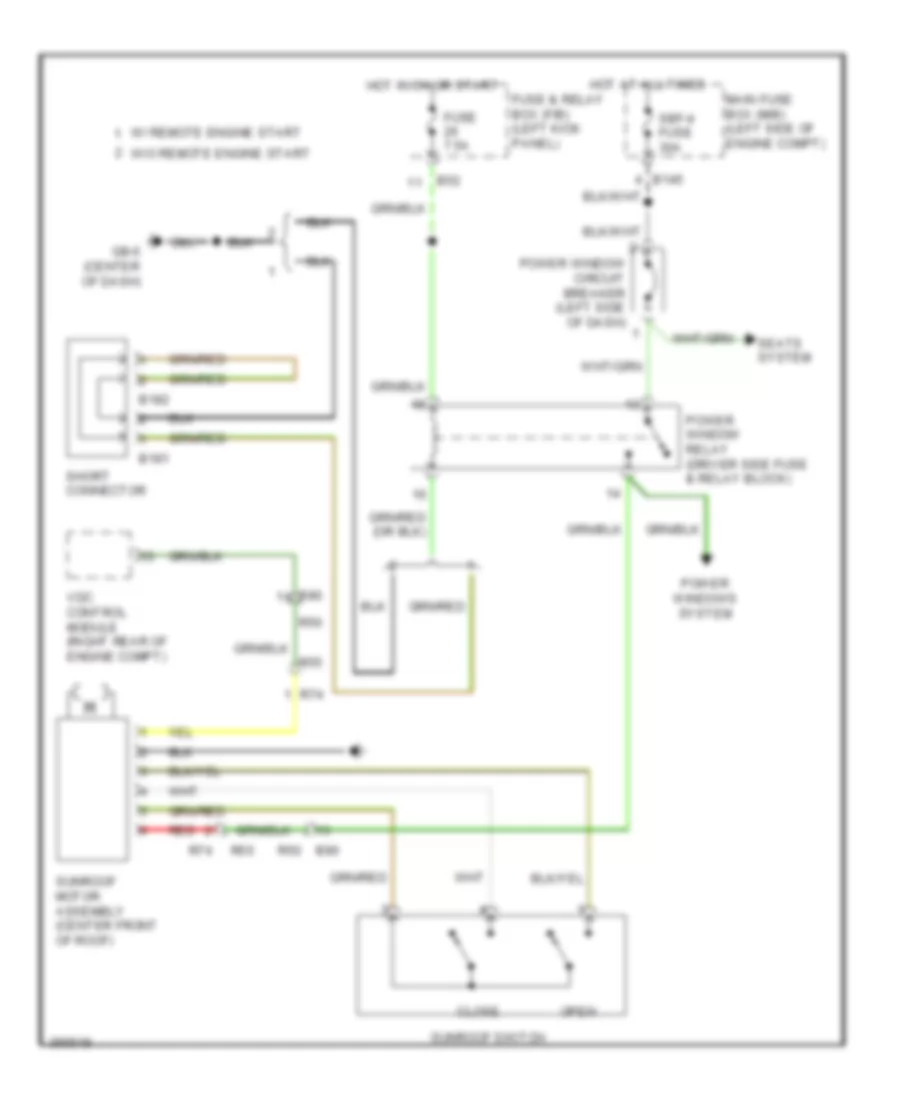

Электросхема привода люка или крыши для Subaru Forester X 2011

Электросхема привода люка или крыши для Subaru Forester X 2011 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода люка или крыши для Subaru Forester X 2011 - Список элементов:

  • B145
  • B181
  • B182
  • B52
  • B90
  • B90 r50
  • Close
  • Fuse & relay box (f/b) (left kick panel)
  • Fuse 7.5a
  • Gb-6 (center of dash)
  • Hot at all times
  • Hot in on or start
  • Main fuse box (m/b) (left side of engine compt)
  • Open
  • Power window circuit breaker (left side of dash)
  • Power window relay (driver side fuse & relay block)
  • Power windows system
  • R50
  • R55
  • R74
  • Red
  • Sbf-4 fuse 30a
  • Seats system
  • Short connector
  • Sunroof motor assembly (center front of roof)
  • Sunroof switch
  • Vdc control module (right rear of engine compt)
  • W/ remote engine start
  • W/o remote engine start
