СИСТЕМА ПЕРЕДАЧИ ДАННЫХ

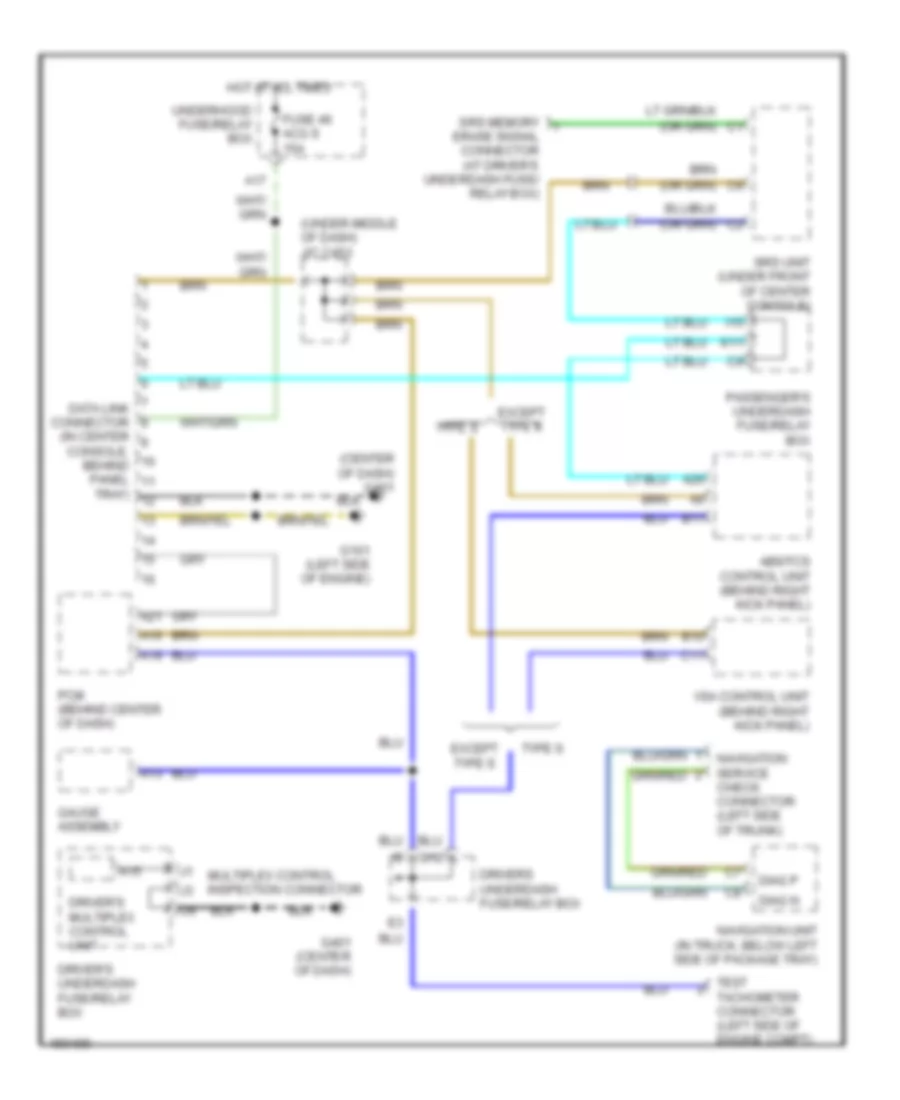

Электросхема линии передачи данных CAN для Acura 3.2TL 2002

Электросхема линии передачи данных CAN для Acura 3.2TL 2002 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема линии передачи данных CAN для Acura 3.2TL 2002 - Список элементов:

  • (center of dash) g401
  • (under middle of dash) j/c c453
  • A10
  • A13
  • A15
  • A17
  • A19
  • A21
  • A26
  • Abs/tcs control unit (behind right kick panel)
  • B10
  • B11
  • C11
  • Check connector (left side of trunk)
  • Data link connector (in center console, behind panel
  • Diag n
  • Diag p
  • Driver's multiplex control unit
  • Driver's underdash fuse/relay box
  • Drivers underdash fuse/relay box
  • Erase signal connector (at driver's underdash fuse/ relay box)
  • Except type s
  • Fuse 46 acg s 15a
  • G101 (left side of engine)
  • G401 (center of dash)
  • Gauge assembly
  • Hot at all times
  • I15
  • K11
  • Multiplex control inspection connector
  • Navigation unit (in truck, below left side of package tray)
  • Passenger's underdash fuse/relay box
  • Pcm (behind center of dash)
  • Q12
  • Srs memory
  • Srs unit (under front of center console)
  • Test tachometer connector (left side of engine compt)
  • Tray)
  • Type s
  • Underhood fuse/relay box
  • Vsa control unit (behind right kick panel)
