Электросхемы СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЯ Volkswagen Golf III 1995

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЯ

1.8L

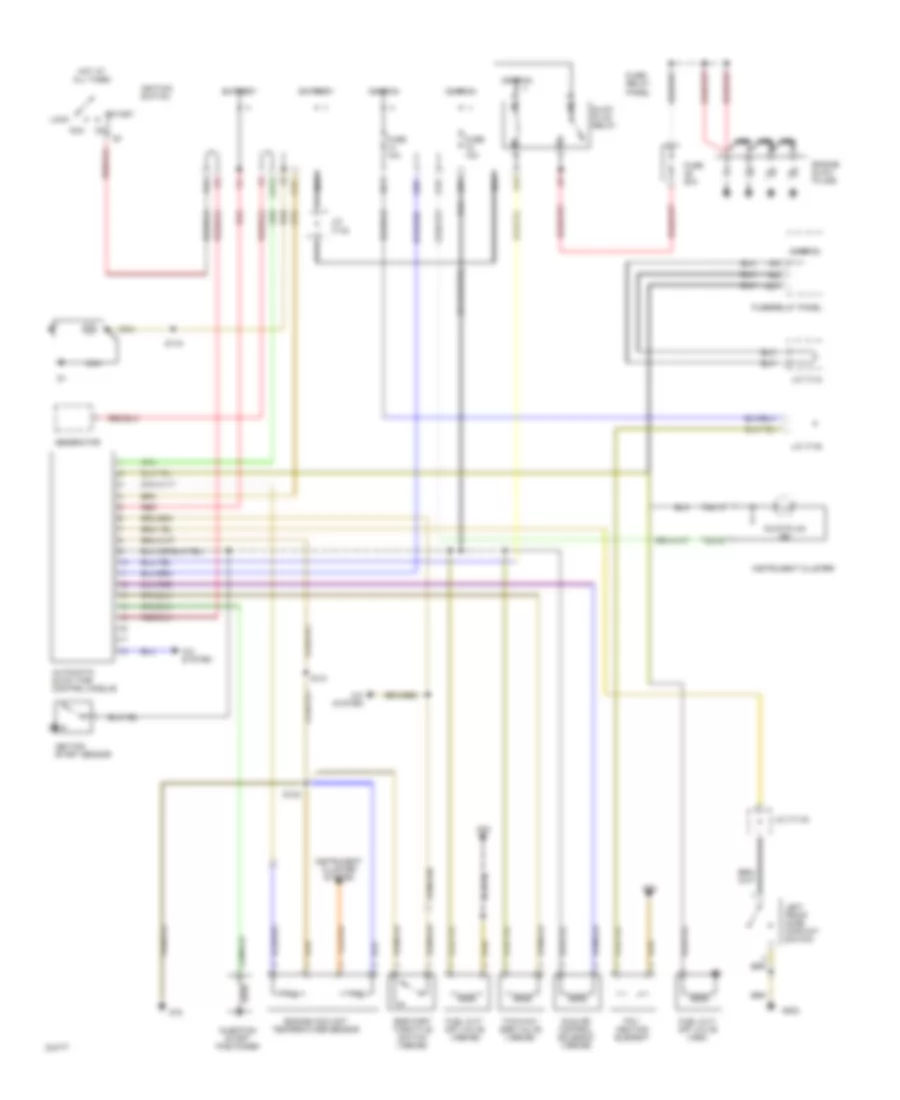

1.8L, Электросхема системы управления двигателя (1 из 2) для Volkswagen Golf III 1995

1.8L, Электросхема системы управления двигателя (1 из 2) для Volkswagen Golf III 1995 - Список элементов:

• (not used)
• 1995-97
• 30b
• A/c system
• Battery
• Battery ground
• Diagnostic connector
• F/8
• Fuel pump
• Fuel pump relay
• Fuse 10a
• Fuse 20a
• Fuse/ relay panel
• G1/12
• G1/3
• G1/4
• G1/6
• G1/8
• G15
• G2/4
• G2/8
• G2/9
• Heated oxygen sensor (ho2s)
• Hot w/ load reduction relay energized
• Ignition
• J/c (tv2)
• Junction box for on board diagnostics
• M/1
• M/2
• Mono-motronic engine control module
• Nca
• Red
• T2a
• T2b
• Throttle position sensor
• U1/6
• Z/2

1.8L, Электросхема системы управления двигателя (2 из 2) для Volkswagen Golf III 1995

1.8L, Электросхема системы управления двигателя (2 из 2) для Volkswagen Golf III 1995 - Список элементов:

• Camshaft position sensor
• Closed throttle position switch
• Control module
• Early fuel evaporation heating element
• Early fuel evaporation relay
• Engine coolant temperature sensor
• Evaporative emission canister purge regulator valve
• G15
• Ignition coil
• Ignition coil power output stage
• Ignition distributor
• Injector
• Instrument cluster
• Intake air temperature sensor/fuel injector
• Nca
• Red
• Sensor
• T28

1.9L

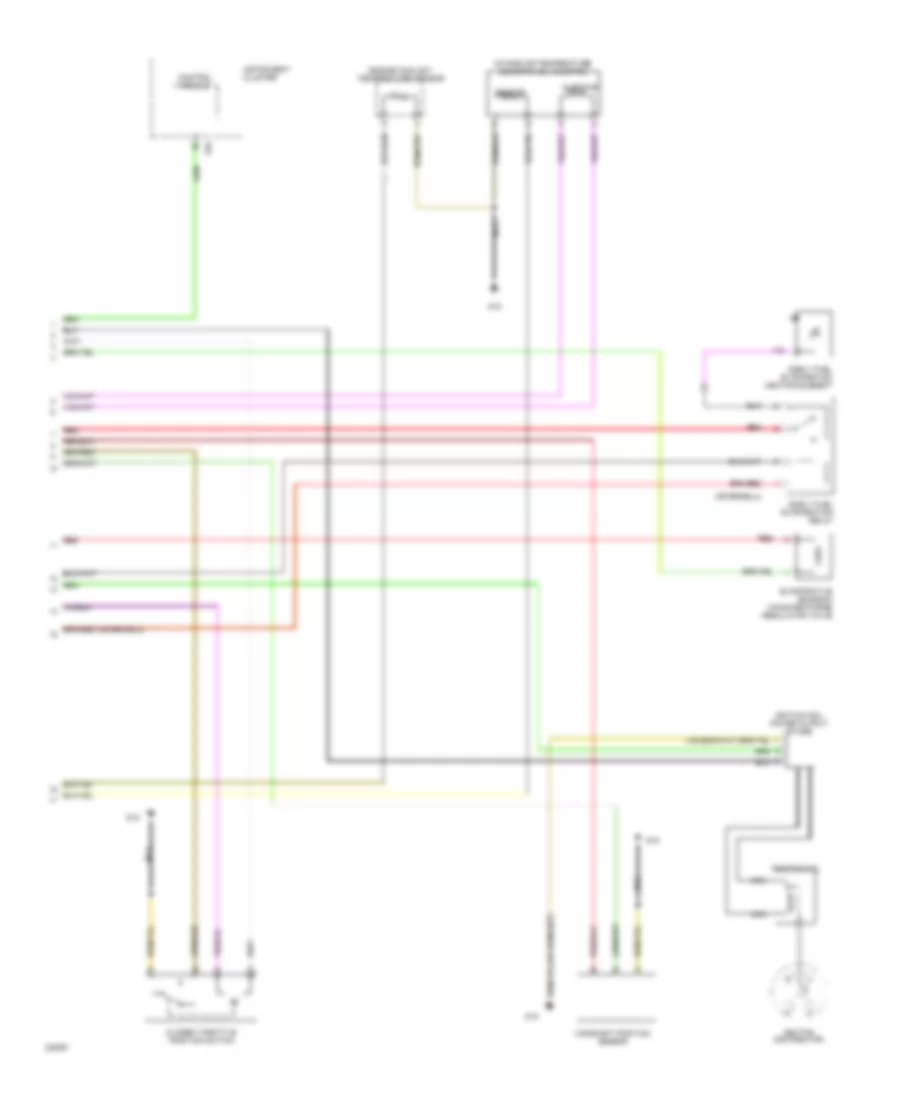

1.9L, Электросхема системы управления двигателем для Volkswagen Golf III 1995

1.9L, Электросхема системы управления двигателем для Volkswagen Golf III 1995 - Список элементов:

• A/c system
• Acc
• Automatic glow time control module
• Battery
• D/11
• D/8
• E/2
• Egr part throttle switch (1995-96)
• Engine coolant temperature sensor
• Engine glow plugs
• F/5
• Fuel cut- off valve (1994)
• Fuel cut- off valve (1995-96)
• Fuse 10a
• Fuse 50a
• Fuse/ relay panel
• Fuse/relay panel
• G1/12
• G1/3
• G1/6
• G15
• G2/4
• G2/5
• G202
• G30
• G78
• Generator
• Glow plug ind
• Glow plug relay
• H1/1
• Hot at all times
• Idle air control solenoid (1995-96)
• Ignition
• Ignition start sensor
• Ignition switch
• Injection start positioner
• Instrument cluster
• Instrument cluster system
• J/c (tv15)
• J/c (tv2)
• J/c (tv4)
• J/c (tv5)
• Left front door contact switch
• Lock
• Nca
• Pcv heating element
• Red
• S119
• S131
• S132
• Start
• T28/13
• T28/20
• Two-way egr valve (1995-96)
• U1/8
• U2/1
• Y/1
• Z/1

2.0L

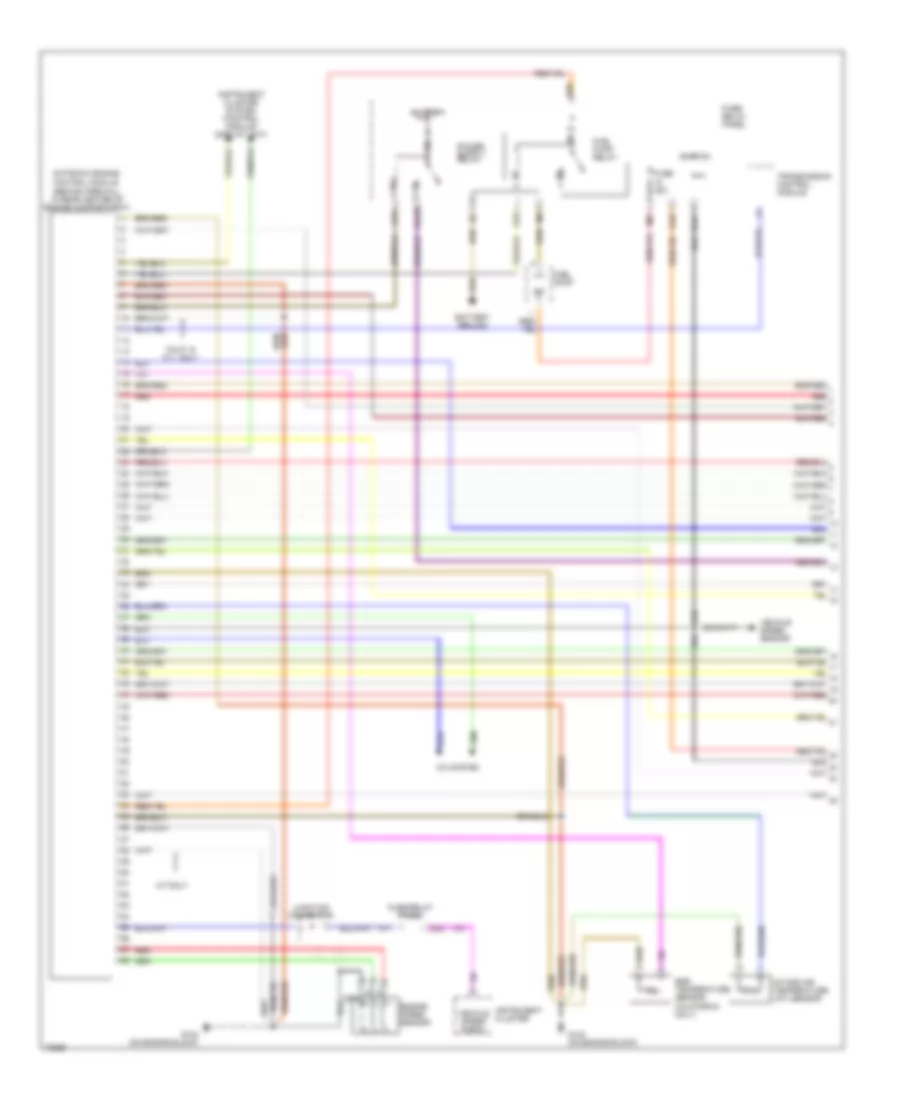

2.0L, Электросхема системы управления двигателя (1 из 2) для Volkswagen Golf III 1995

2.0L, Электросхема системы управления двигателя (1 из 2) для Volkswagen Golf III 1995 - Список элементов:

• (behind firewall, in rear center of engine compartment)
• 86a
• A/c system
• A/t only
• Battery
• Battery ground
• Calif. & n.y. only
• Egr temperature sensor (california only)
• Engine speed sensor
• Fuel pump
• Fuel pump relay
• Fuse 20a
• Fuse/ relay panel
• Fuse/relay panel
• G1/10
• G1/3
• G1/4
• G1/7
• G1/8
• G132 (on engine block)
• G2/9
• Ignition
• Instrument cluster
• Instrument cluster system (control module/ display unit)
• Intake air temperature (iat) sensor
• Junction connector
• M/1
• M/2
• Motronic engine control module
• Nca
• Red
• Transmission control module
• U2/2
• Vehicle speed sensor
• Vehicle speed signal
• W/1
• Z/2

2.0L, Электросхема системы управления двигателя (2 из 2) для Volkswagen Golf III 1995

2.0L, Электросхема системы управления двигателя (2 из 2) для Volkswagen Golf III 1995 - Список элементов:

• Camshaft position sensor
• Diagnostic connector
• Egr vacuum regulator solenoid valve
• Engine coolant temperature (ect) sensor
• Evap canister purge regulator valve
• Fuel injectors
• G132 (on engine block)
• Heated oxygen sensor
• Heated oxygen sensor relay
• Idle air control (iac) valve
• Ignition coil
• Ignition coil power output stage
• Ignition distributor
• Instrument cluster system (control module/ display unit)
• Junction block (above fuse/ relay panel)
• Knock sensor (ks)
• Mass air flow (maf) sensor
• Nca
• Red
• Throttle position sensor
