Электросхемы СИСТЕМЫ ПАМЯТИ Chevrolet Equinox LS 2011

СИСТЕМЫ ПАМЯТИ

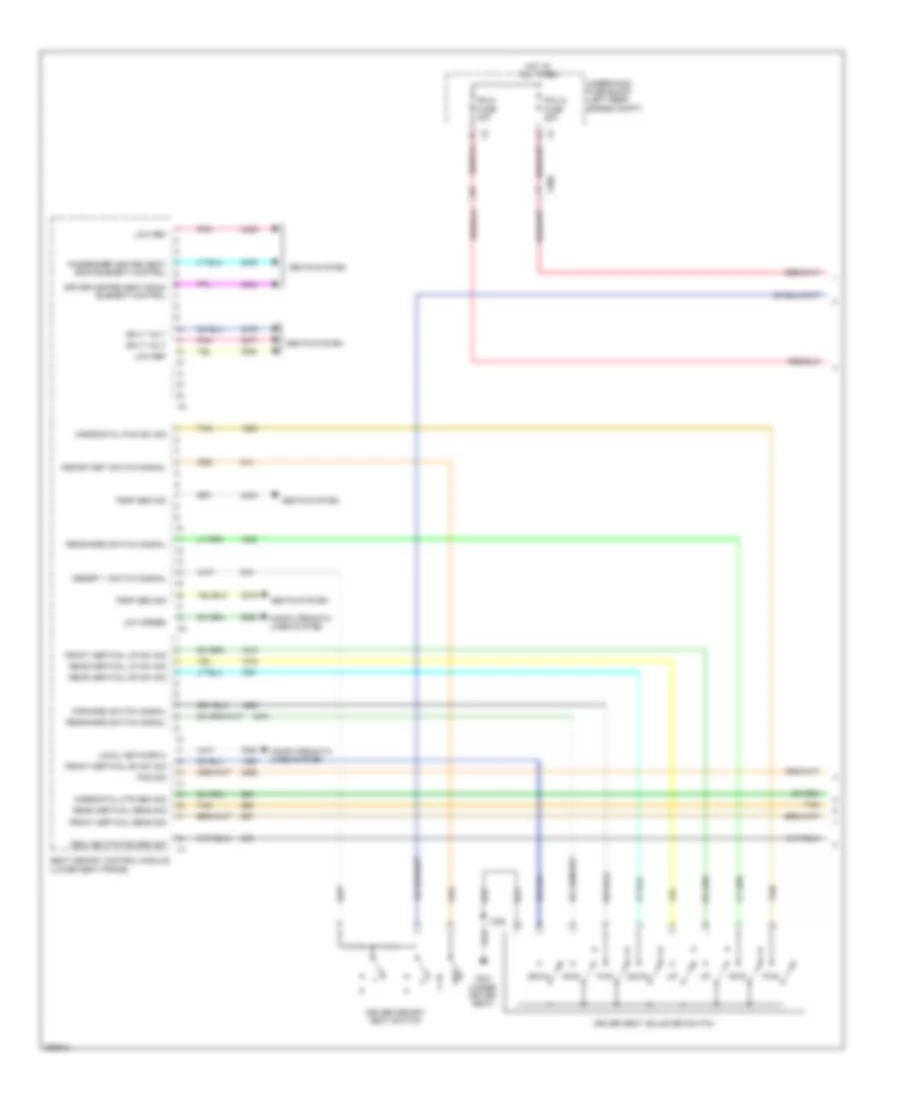

Электросхема памяти водительского сиденья (1 из 2) для Chevrolet Equinox LS 2011

Электросхема памяти водительского сиденья (1 из 2) для Chevrolet Equinox LS 2011 - Список элементов:

• Computer data lines system
• Down
• Driver heated seat back element control
• Driver memory seat switch
• Driver seat adjuster switch
• F51ua fuse 25a
• F5ua fuse 40a
• Forward switch signal
• Front vertical dn sw sig
• Front vertical sens sig
• Front vertical up sw sig
• Fwd
• G301 (under driver seat)
• Horizontal fwd sw sig
• Horizontal mtr sen sig
• Hot at all times
• J329
• Local network 8
• Low ref
• Low speed
• Memory 1 switch signal
• Memory set switch signal
• Passenger heated seat back element control
• Pnk
• Pos sig
• Rear vertical dn sw sig
• Rear vertical sens sig
• Rear vertical up sw sig
• Rearward switch signal
• Recline mtr pos sen sig
• Rwd
• Seat memory control module (lower seat frame)
• Seats system
• Set
• Sply volt
• Tan
• Temp sen sig
• Underhood fuse block (left rear engine compt)
• X308

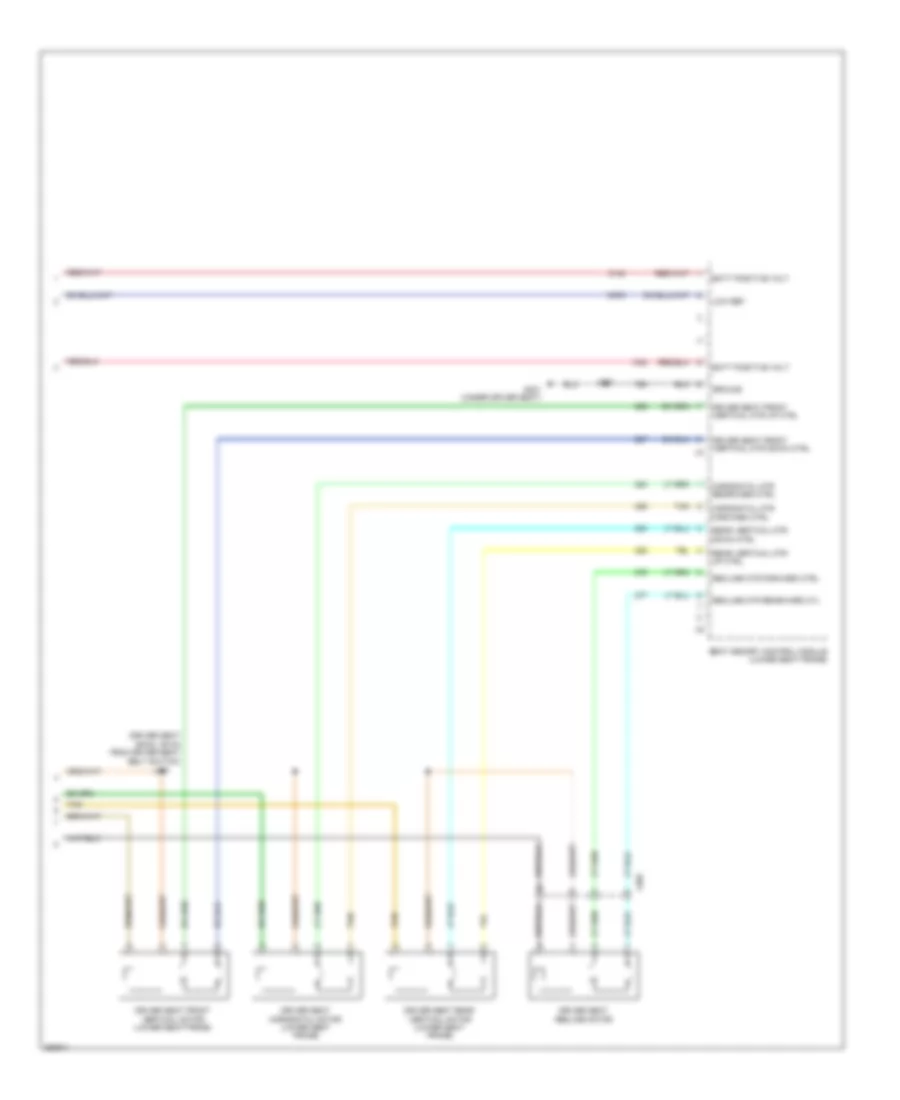

Электросхема памяти водительского сиденья (2 из 2) для Chevrolet Equinox LS 2011

Электросхема памяти водительского сиденья (2 из 2) для Chevrolet Equinox LS 2011 - Список элементов:

• (driver seat back, 29 cm from driver seat belt switch)
• Batt positive volt
• Driver seat front vertical motor (lower seat frame)
• Driver seat front vertical mtr down ctrl
• Driver seat front vertical mtr up ctrl
• Driver seat horizontal motor (lower seat frame)
• Driver seat rear vertical motor (lower seat frame)
• Driver seat recline motor
• G301 (under driver seat)
• Ground
• Horizontal mtr forward ctrl
• Horizontal mtr rearward ctrl
• J329
• J330
• Low ref
• Rear vertical mtr down ctrl
• Rear vertical mtr up ctrl
• Recline mtr forward ctrl
• Recline mtr rearward ctl
• Seat memory control module (lower seat frame)
• Tan
• X302

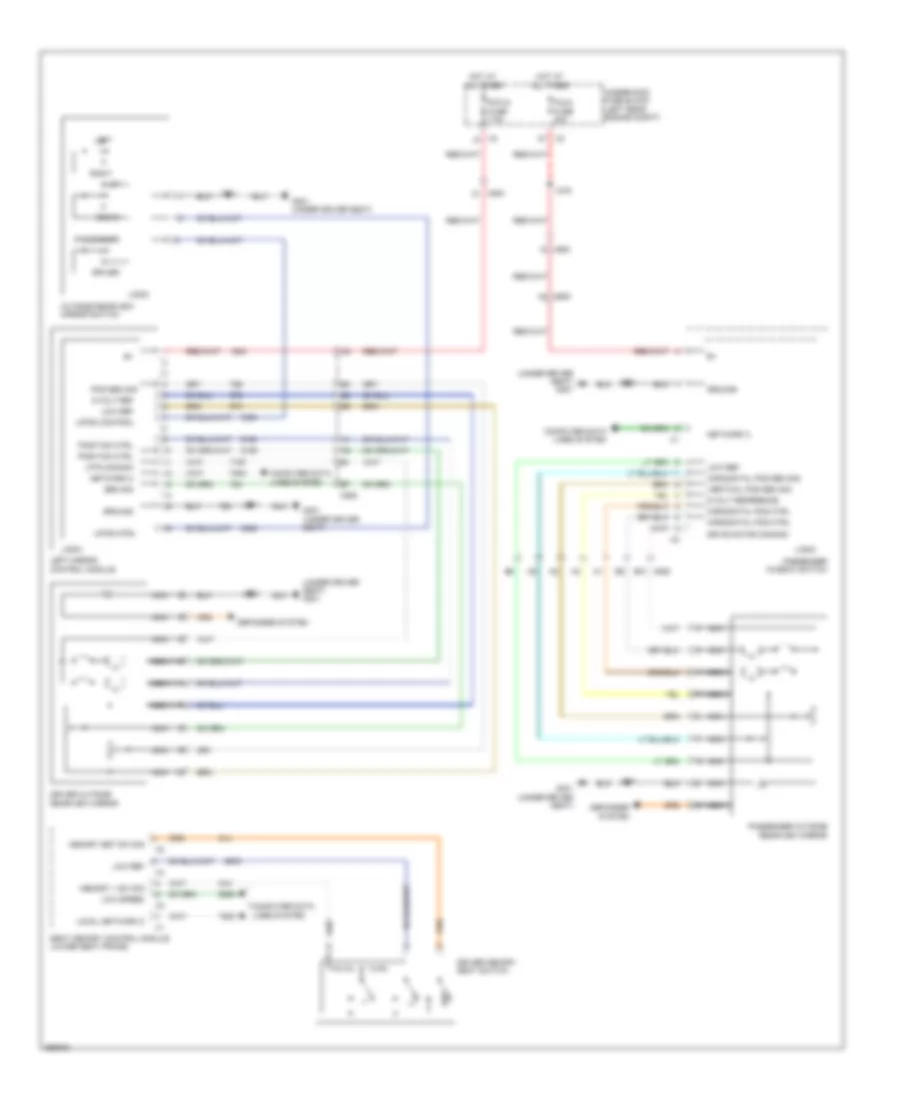

Электросхем памяти регулировки зеркал заднего вида для Chevrolet Equinox LS 2011

Электросхем памяти регулировки зеркал заднего вида для Chevrolet Equinox LS 2011 - Список элементов:

• (under driver seat) g301
• 5-volt ref
• 5-volt reference
• A2 x605
• B10 x605
• Computer data lines system
• Defogger system
• Down
• Drive motor common
• Driver
• Driver memory seat switch
• Driver outside rearview mirror
• F27ua fuse 7.5a
• F4ua fuse 30a
• G301 (under driver seat)
• Ground
• Horizontal pos ctrl
• Horizontal pos sen sig
• Hot at all times
• J216
• J501
• J502
• J601
• J602
• Left
• Left mirror control module
• Local network 8
• Logic
• Low ref
• Low speed
• Memory 1 sw sig
• Memory set sw sig
• Mtr common
• Nca
• Network 3
• Network 8
• Outside rearview mirror switch
• Passenger
• Passenger outside rearview mirror
• Passenger window switch
• Pos sen sig
• Position ctrl
• Right
• Seat memory control module (lower seat frame)
• Sen sig
• Set
• Underhood fuse block (left rear engine compt)
• Up/dn control
• Up/dn ctrl
• Vertical pos sen sig
• X2 d1
• X2 j3
• X500
• X505
• X600
