Электросхемы СИСТЕМЫ СИДЕНИЙ Volkswagen Jetta SE 2008

СИСТЕМЫ СИДЕНИЙ

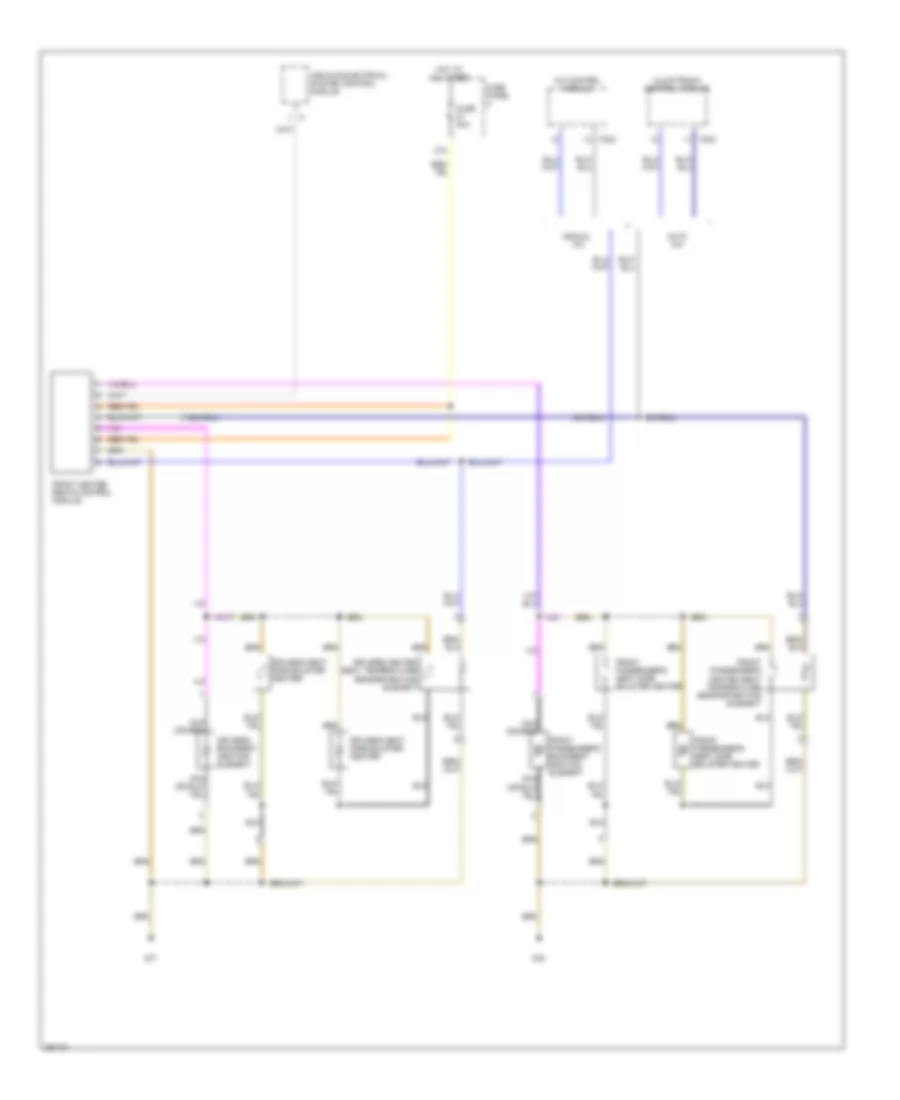

Электросхема подогрева сидений для Volkswagen Jetta SE 2008

Электросхема подогрева сидений для Volkswagen Jetta SE 2008 - Список элементов:

• 37a
• A/c control module
• Auto a/c
• Climatronic control module
• Driver's backrest heating element
• Driver's heated seat temperature sensor/heating element
• Driver's seat side bolster heater
• Front heated seats control module
• Front passenger's backrest heating element
• Front passenger's heated seat temperature sensor/heating element
• Front passenger's seat side bolster heater
• Fuse 30a
• Fuse panel c
• G77
• G78
• Hot at all times
• Manual a/c
• T20c
• Vehicle electrical system control module

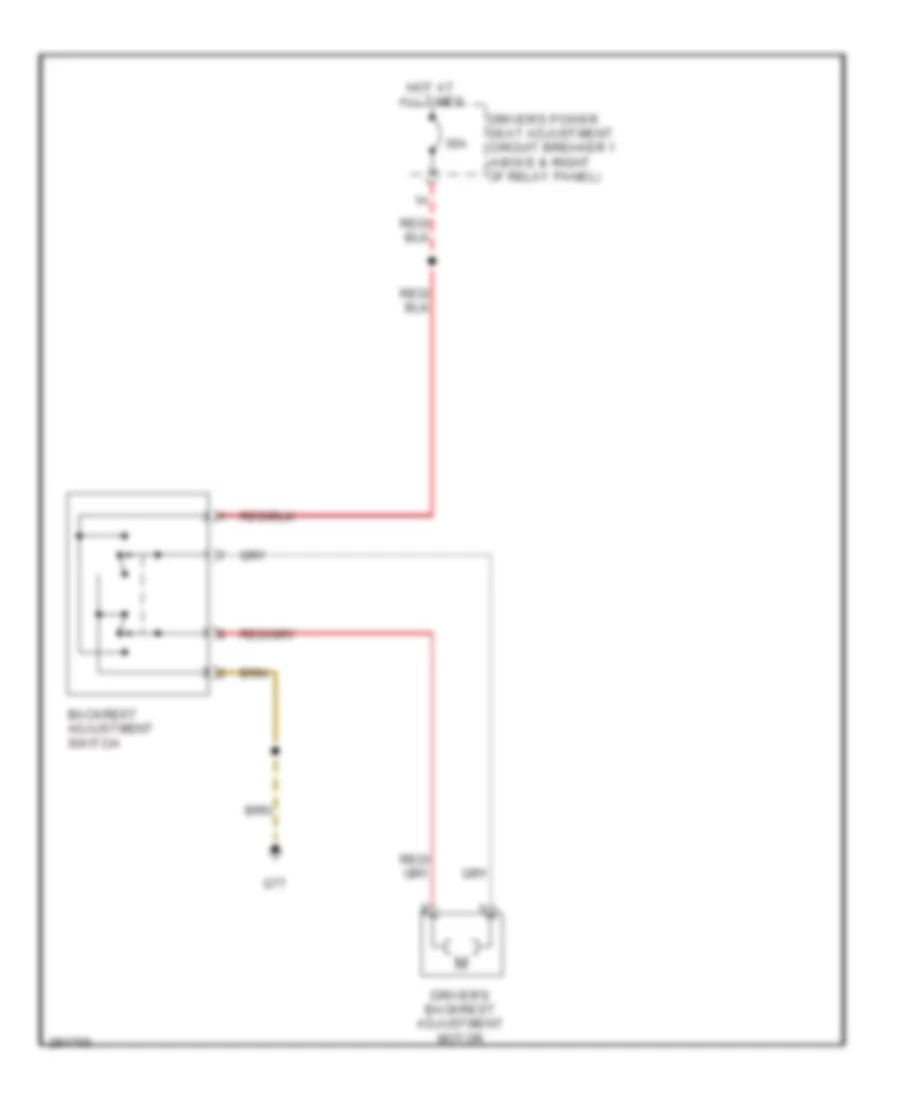

Электросхема привода сидений для Volkswagen Jetta SE 2008

Электросхема привода сидений для Volkswagen Jetta SE 2008 - Список элементов:

• 30a
• Backrest adjustment switch
• Driver's backrest adjustment motor
• Driver's power seat adjustment circuit breaker 1 (above & right of relay panel)
• G77
• Hot at all times
