Стеклоочистители и Стеклоомыватели Дворники

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Subaru Forester 2.5i Touring 2014

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Subaru Forester 2.5i Touring 2014 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Subaru Forester 2.5i Touring 2014 - Список элементов:

  • 15a
  • 30a
  • B280
  • B52
  • B552
  • B558
  • B70
  • Body integrated unit (left side of dash)
  • Combination meter
  • Combination switch
  • Drive circuit
  • Front washer motor (washer fluid reservoir)
  • Front washer switch
  • Front wiper motor (left side of firewall)
  • Front wiper switch
  • Fuse & relay box (f/b)
  • Fuse 10a
  • Fuse 30a
  • Fuse 7.5a
  • Fuse holder
  • Gb-3 (upper left center of dash)
  • Gb-4 (lower right center of dash)
  • Gb-7 (left front of center console)
  • Hot at all times
  • Hot in on or start
  • I/f
  • I230
  • Int
  • Intermittent volume
  • Low-washer fluid indicator
  • Micro computer
  • Mist
  • Nca
  • Off
  • Pc board
  • Sbf fuse & relay box
  • Washer fluid level sensor (washer fluid reservoir)
  • Wiper relay

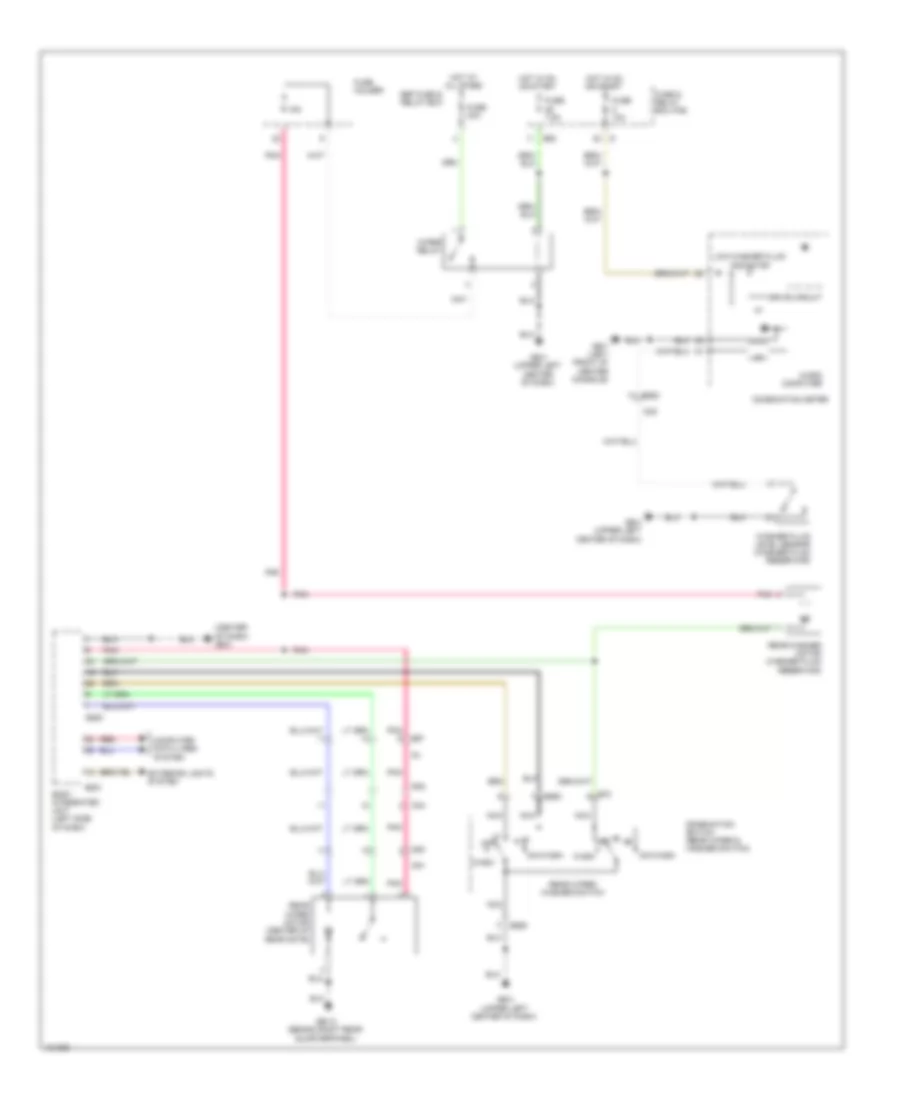

Электросхема заднего стеклоочистителя дворника и омывателя для Subaru Forester 2.5i Touring 2014

Электросхема заднего стеклоочистителя дворника и омывателя для Subaru Forester 2.5i Touring 2014 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема заднего стеклоочистителя дворника и омывателя для Subaru Forester 2.5i Touring 2014 - Список элементов:

  • (center of dash) gb-3
  • 15a
  • B280
  • B281
  • B52
  • B552
  • B558
  • B70
  • B97
  • Body integrated unit (left side of dash)
  • Combination meter
  • Combination switch (rear wiper & washer switch)
  • Computer data lines system
  • D34
  • D80
  • D81
  • Drive circuit
  • Exterior lights system
  • Fuse & relay box (f/b)
  • Fuse 10a
  • Fuse 30a
  • Fuse 7.5a
  • Fuse holder
  • Gb-12 (behind right rear quarterpanel)
  • Gb-3 (upper left center of dash)
  • Gb-7 (left front of center console)
  • Hot at all times
  • Hot in on or start
  • I/f
  • I230
  • Low-washer fluid indicator
  • Micro computer
  • Nca
  • Off
  • On+wash
  • Pnk
  • R38
  • Rear washer motor (washer fluid reservoir)
  • Rear wiper motor (center of rear gate)
  • Rear wiper/ washer switch
  • Red
  • Sbf fuse & relay box
  • Wash
  • Washer fluid level sensor (washer fluid reservoir)
  • Wiper relay
