БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА

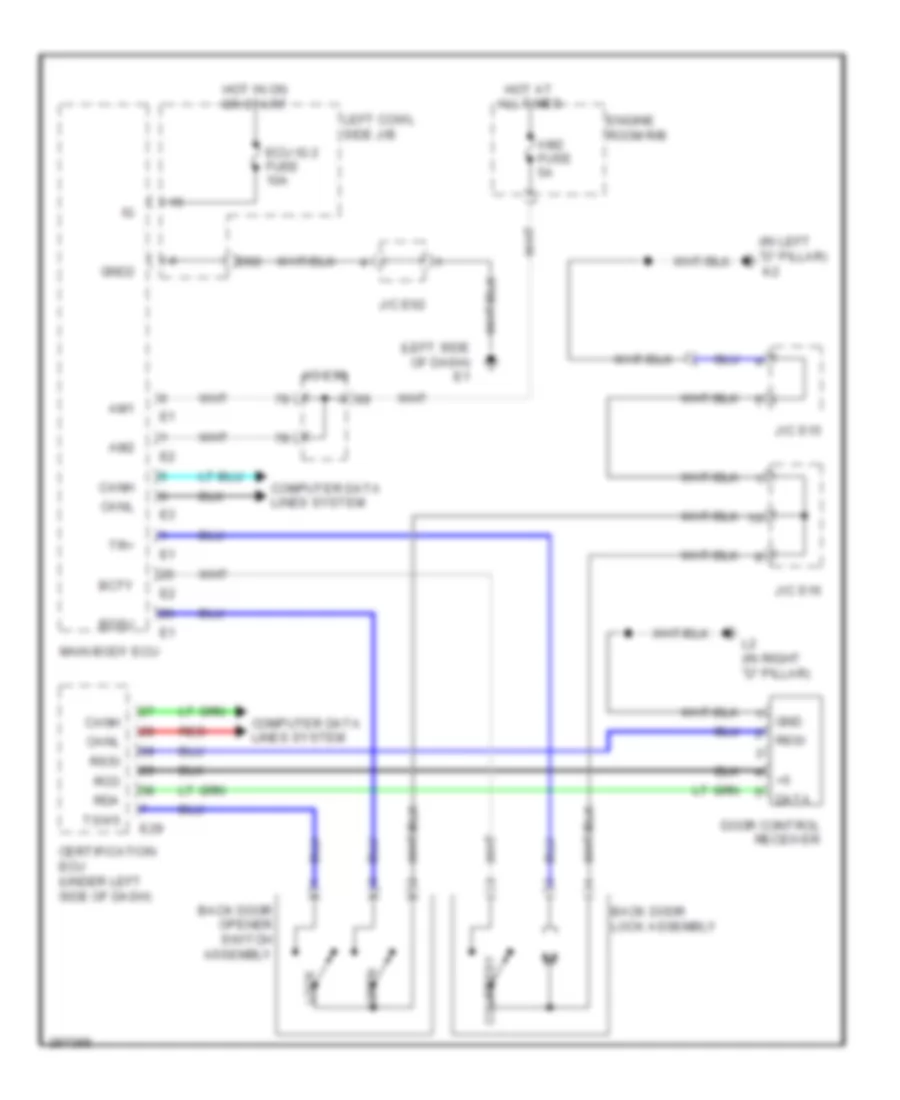

Электросхема открывания багажника и лючка топливного бака для Toyota Land Cruiser 2009

Электросхема открывания багажника и лючка топливного бака для Toyota Land Cruiser 2009 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема открывания багажника и лючка топливного бака для Toyota Land Cruiser 2009 - Список элементов:

  • (in left "d" pillar) k2
  • (left side of dash) e1
  • Am1
  • Am2
  • Am2 fuse 5a
  • Back door lock assembly
  • Back door opener switch assembly
  • Bcty
  • Bdsu
  • Canh
  • Canl
  • Certification ecu (under left side of dash)
  • Computer data lines system
  • Courtesy
  • D62
  • Data
  • Door control receiver
  • E29
  • Ecu ig 2 fuse 10a
  • Engine room r/b
  • Gnd
  • Gnd2
  • Hot at all times
  • Hot in on or start
  • J/c e59
  • J/c e62
  • J/c s15
  • J/c s16
  • L2 (in right "d" pillar)
  • Left cowl side j/b
  • Lock
  • Main body ecu
  • Open
  • Rco
  • Rda
  • Red
  • Rssi
  • Tr+
  • Tsw5
