БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ

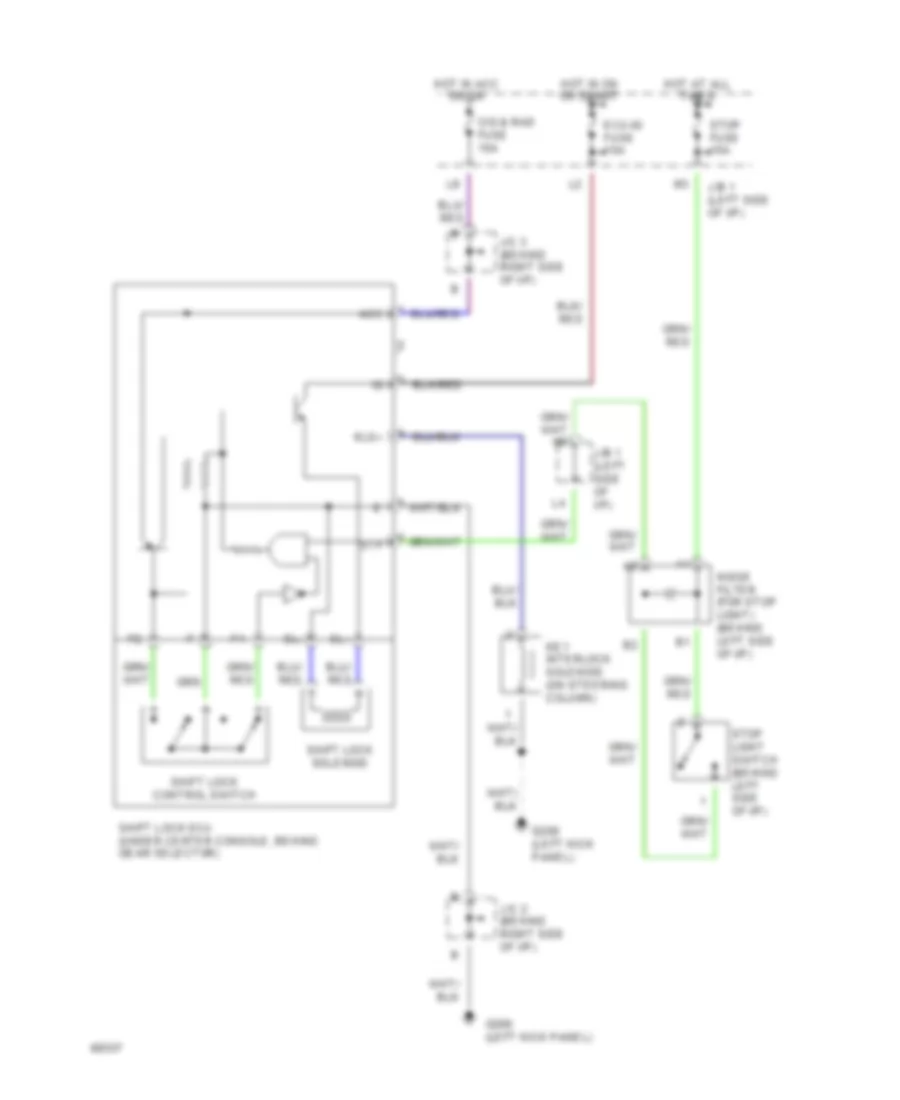

Электросхема блокировки селектора для Toyota Camry DX 1994

Электросхема блокировки селектора для Toyota Camry DX 1994 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема блокировки селектора для Toyota Camry DX 1994 - Список элементов:

  • Acc
  • Cig & rad fuse 15a
  • Ecu-ig fuse 15a
  • G200 (left kick panel)
  • Hot at all times
  • Hot in acc or on
  • Hot in on or start
  • J/b 1 (left side of i/p)
  • J/c 2 (behind right side of i/p)
  • J/c 3 (behind right side of i/p)
  • Key interlock solenoid (on steering column)
  • Kls+
  • Noise filter (for stop light) (behind left side of i/p)
  • Shift lock control switch
  • Shift lock ecu (under center console, behind gear selector)
  • Shift lock solenoid
  • Sl+
  • Sl-
  • Stop fuse 15a
  • Stop light switch (behind left side of i/p)
  • Stp
