Электросхемы ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ Toyota Highlander Hybrid Limited 2012

ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ

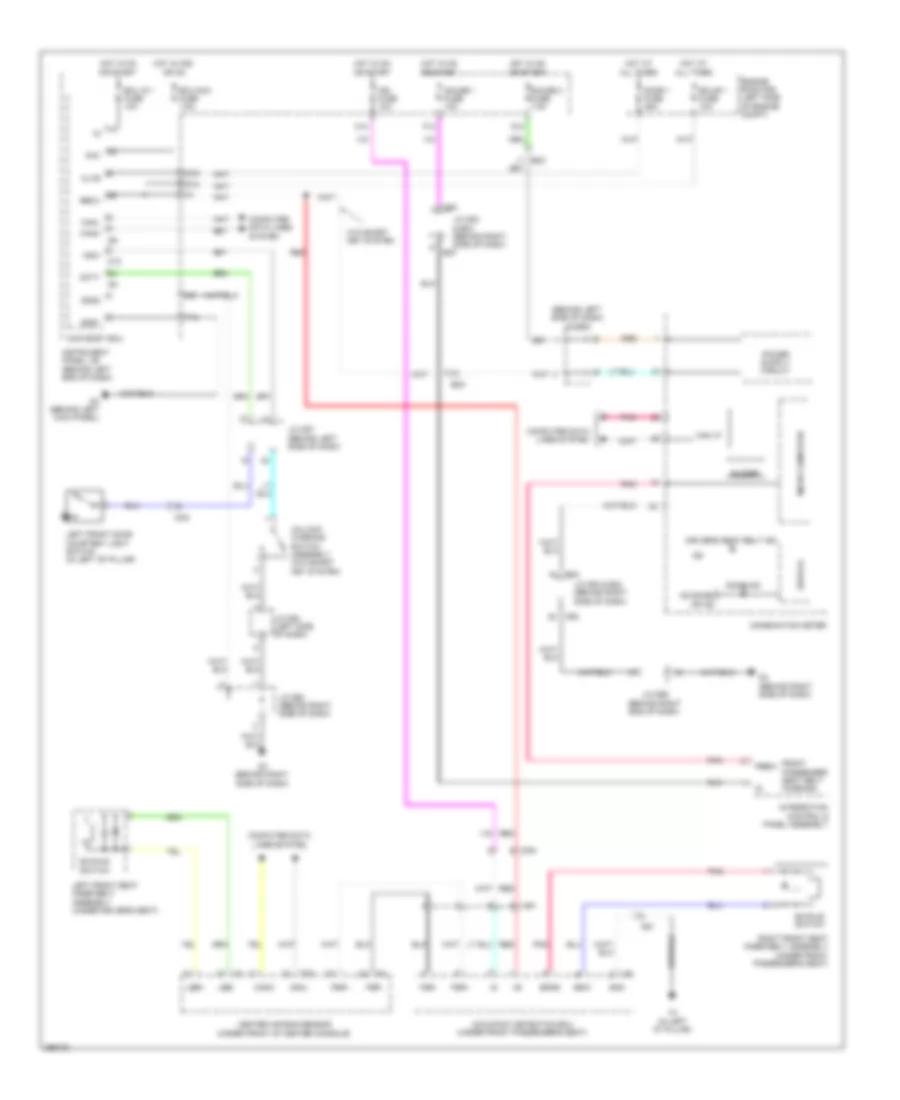

Электросхема предупреждения не пристегнутого ремня и ключа зажигания в замке, кроме гибрида для Toyota Highlander Hybrid Limited 2012

Электросхема предупреждения не пристегнутого ремня и ключа зажигания в замке, кроме гибрида для Toyota Highlander Hybrid Limited 2012 - Список элементов:

• (behind left side of dash) j/c e23
• +b (dome) or ig2
• Acc
• Altb
• Becu
• Bgnd
• Bsw
• Buckle switch
• Buzzer
• Can i/f
• Canh
• Canl
• Center air bag sensor (under front of center console)
• Combination meter
• Computer data lines system
• D10
• D16
• D3 (behind right side of dash)
• D30
• D4 (behind left kick panel)
• D53
• Dcty
• Dn3
• Do2
• Door 1 fuse 25a
• Door ind
• Drive ic
• Driver's seat belt ind
• E24
• Ecu ig 1 fuse 10a
• Ecu-acc fuse 7.5a
• Ecu-b 1 fuse 10a
• Ed3
• Engine room r/b (left side of engine compt)
• F10
• F14
• Front passenger seat belt warning
• Fsr+
• Fsr-
• G12
• Gauge 1 fuse 10a
• Gauge 2 fuse 7.5a
• Gnd
• Gnd1
• Gnd2
• Hot at all times
• Hot in acc or on
• Hot in on or start
• Ig2
• Ign fuse 10a
• Instrument panel j/b (behind left end of dash)
• Integration control & panel assembly
• J/c d52 (behind right side of dash)
• J/c d53 & e24 (behind right side of dash)
• J/c d56 (behind right end of dash)
• J/c d57 (behind left side of dash)
• J/c d64 (left side of dash)
• Ksw
• Lbe+
• Lbe-
• Left front door courtesy light switch (in left "b" pillar)
• Left front seat inner belt assembly (under driver's seat)
• M14
• Main body ecu
• Micro computer
• N1 (in left "d" pillar)
• Na1
• Occupant detection ecu (under front passenger's seat)
• Pbew
• Pnk
• Red
• Right front seat inner belt assembly (under front passenger's seat)
• Un-lock warning switch assembly (w/o smart key system)
• W/o smart key system

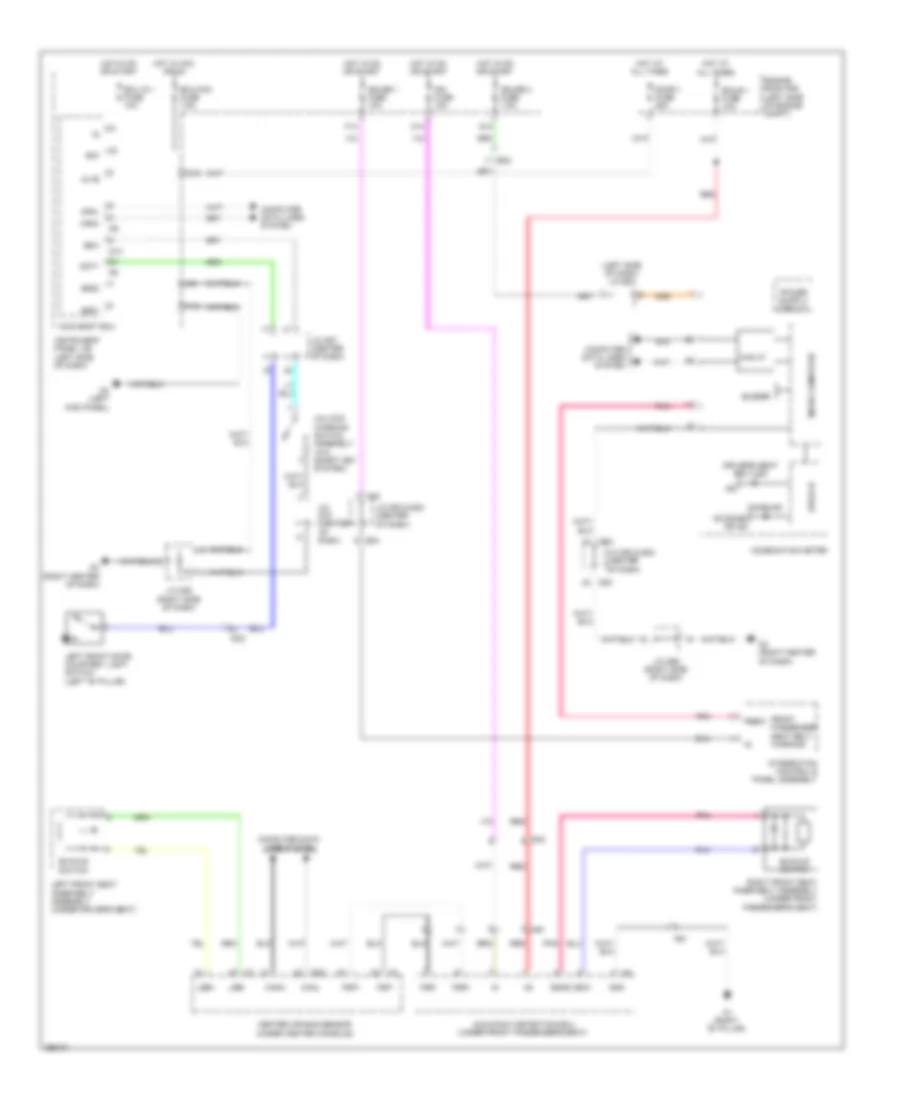

схема предупреждения ремня безопасности, гибрид для Toyota Highlander Hybrid Limited 2012

схема предупреждения ремня безопасности, гибрид для Toyota Highlander Hybrid Limited 2012 - Список элементов:

• (left side of dash) j/c e23
• +b (dome) or ig2
• Acc
• Altb
• Bgnd
• Bsw
• Buckle switch
• Buzzer
• Can i/f
• Canh
• Canl
• Center air bag sensor (under center console)
• Combination meter
• Computer data lines system
• D10
• D16
• D3 (right center of dash)
• D30
• D4 (left kick panel)
• D53
• Dcty
• Dn3
• Do2
• Door 1 fuse 25a
• Door ind
• Drive ic
• Driver's seat belt ind
• E24
• Ecu ig 1 fuse 10a
• Ecu-acc fuse 7.5a
• Ecu-b 1 fuse 10a
• Ed3
• Engine room r/b (left side of engine compt)
• F10
• F14
• Front passenger seat belt warning
• Fsp+
• Fsp-
• Fsr+
• Fsr-
• G12
• Gauge 1 fuse 10a
• Gauge 2 fuse 7.5a
• Gnd
• Gnd1
• Gnd2
• Hot at all times
• Hot in acc or on
• Hot in on or start
• Ig2
• Ign fuse 10a
• Instrument panel j/b (left side of dash)
• Integration control & panel assembly
• J/c d52 (right side of dash)
• J/c d53 & e24 (center of dash)
• J/c d56 (right side of dash)
• J/c d57 (center of dash)
• J/c d79 (center of dash)
• Ksw
• Lbe+
• Lbe-
• Left front door courtesy light switch (left "b" pillar)
• Left front seat inner belt assembly (under driver's seat)
• M14
• Main body ecu
• Micro computer
• N1 (right "b" pillar)
• Na1
• Occupant detection ecu (under front passenger's seat)
• Pbew
• Pnk
• Red
• Right front seat inner belt assembly (under front passenger's seat)
• Un-lock warning switch assembly (w/o smart key system)

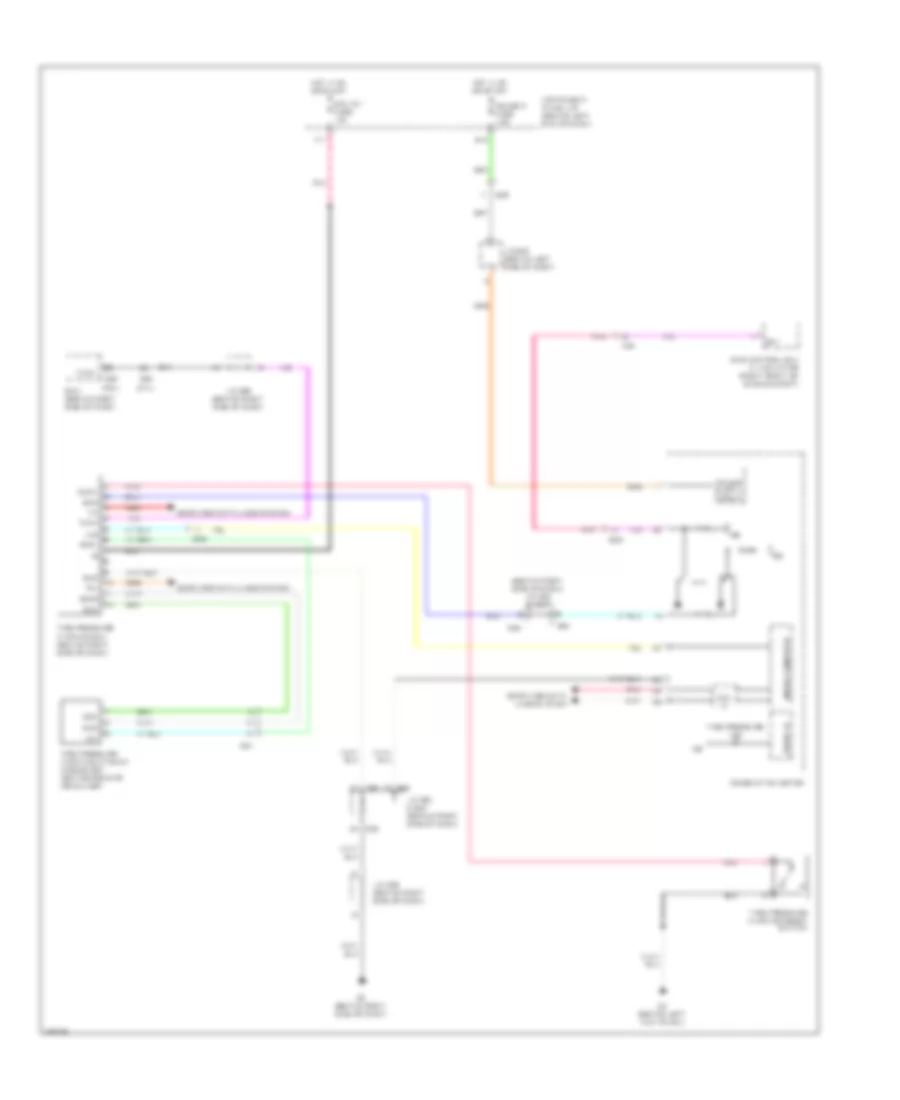

Электросхема системы контроля давления в шинах, кроме гибрида для Toyota Highlander Hybrid Limited 2012

Электросхема системы контроля давления в шинах, кроме гибрида для Toyota Highlander Hybrid Limited 2012 - Список элементов:

• (2.7l)
• (3.5l)
• (behind right side of dash) j/c d53 & e24
• +5v
• Ad4
• Can i/f
• Clsw
• Combination meter
• Computer data lines system
• D3 (behind right side of dash)
• D4 (behind left kick panel)
• D53
• D60
• Drive ic
• E24
• Ecm (behind right side of dash)
• Ecu ig 1 fuse 10a
• Ed3
• Ed5
• F11
• G12
• Gauge 2 fuse 7.5a
• Gnd
• Gnd2
• Hot in on or start
• Ig2
• Ind
• Instrument panel j/b (behind left end of dash)
• J/c d53 & e24 (behind right side of dash)
• J/c d56 (behind right side of dash)
• J/c e23 (behind left side of dash)
• Micro computer
• Od1
• Pnk
• Rda
• Red
• Rf5v
• Sil
• Skid control ecu w/ actuator (right front of engine compt)
• Sp1
• Spd
• Tach
• Tire pressure ind
• Tire pressure warning antenna & receiver (center rear of headliner)
• Tire pressure warning ecu (behind right side of dash)
• Tire pressure warning reset switch

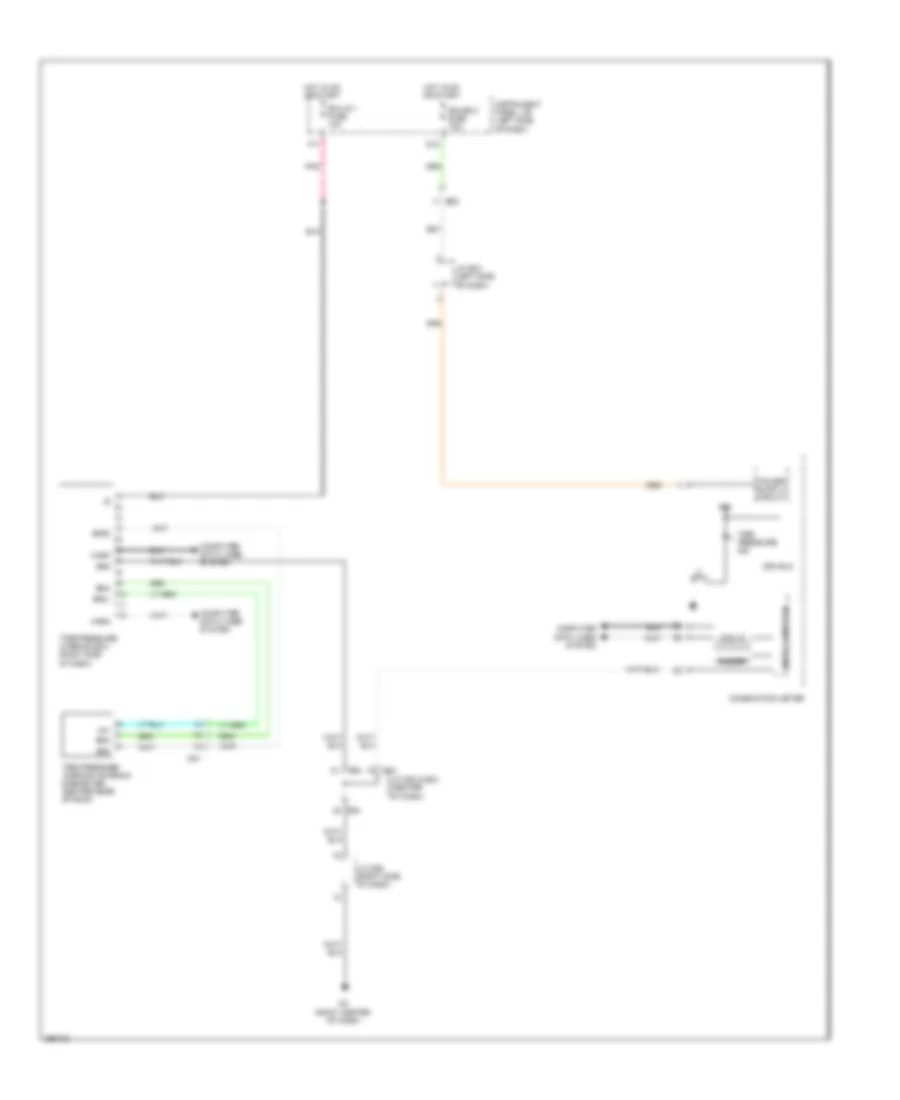

Электросхема системы контроля давления в шинах, гибрид для Toyota Highlander Hybrid Limited 2012

Электросхема системы контроля давления в шинах, гибрид для Toyota Highlander Hybrid Limited 2012 - Список элементов:

• +5v
• Buzzer
• Can i/f
• Cann
• Canp
• Combination meter
• Computer data lines system
• D3 (right center of dash)
• D53
• Drive ic
• E24
• Ecu ig 1 fuse 10a
• Ed3
• F11
• G12
• Gauge 2 fuse 7.5a
• Gnd
• Gnd2
• Hot in on or start
• Ig2
• Instrument panel j/b (left side of dash)
• J/c d53 & e24 (center of dash)
• J/c d56 (right side of dash)
• J/c e23 (left side of dash)
• Micro computer
• Od1
• Pnk
• Rda
• Rf5v
• Tire pressure ind
• Tire pressure warning antenna & receiver (center rear of roof)
• Tire pressure warning ecu (right side of dash)
