ПРИВОД ЛЮКА И КРЫШИ

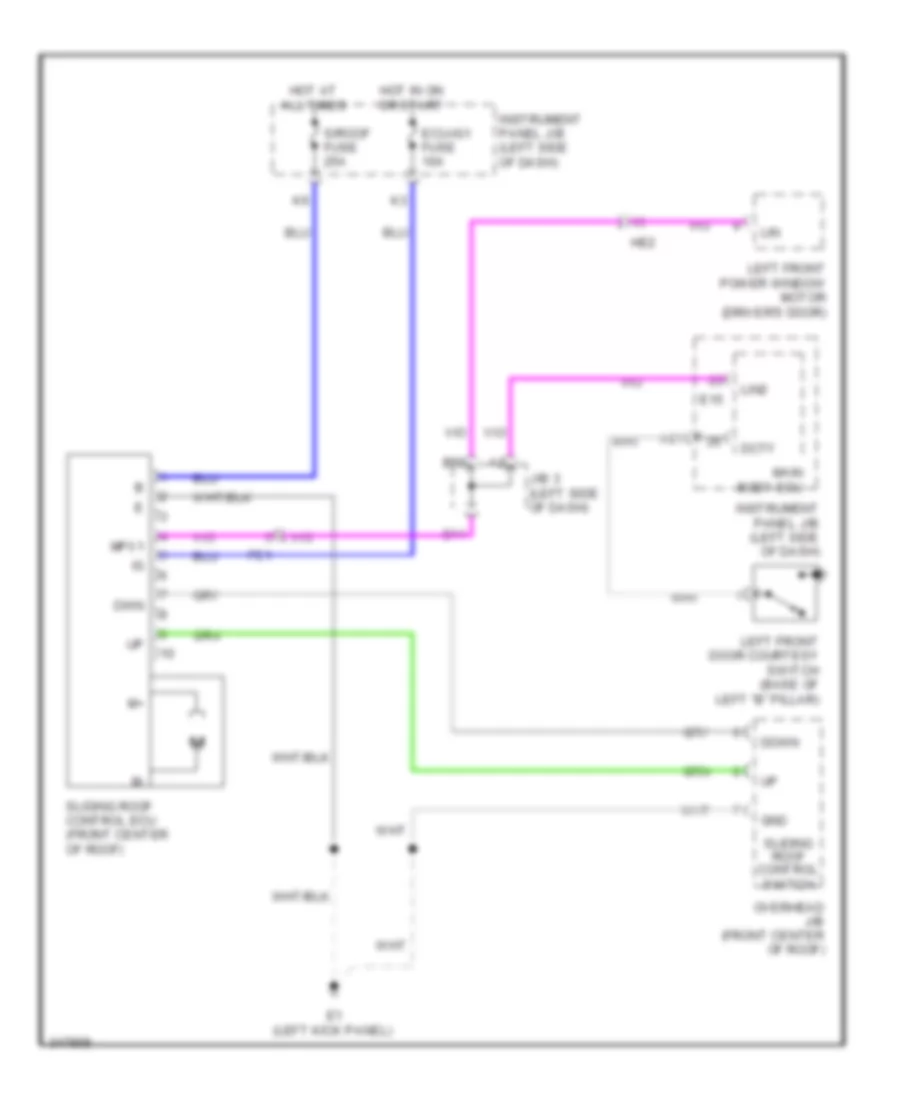

Электросхема привода люка или крыши для Toyota RAV4 2011

Электросхема привода люка или крыши для Toyota RAV4 2011 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода люка или крыши для Toyota RAV4 2011 - Список элементов:

  • A21
  • B14
  • B50
  • Dcty
  • Down
  • Dwn
  • E1 (left kick panel)
  • E15
  • Ecu-ig1 fuse 10a
  • Gnd
  • He2
  • Hot at all times
  • Hot in on or start
  • Instrument panel j/b (left side of dash)
  • J/b 3 (left side of dash)
  • Left front door courtesy switch (base of left "b" pillar)
  • Left front power window motor (driver's door)
  • Lin
  • Lin2
  • Main body ecu
  • Mpx1
  • Overhead j/b (front center of roof)
  • Pe1
  • S/roof fuse 25a
  • Sliding roof control ecu (front center of roof)
  • Sliding roof control switch
