ПРИВОД ЛЮКА И КРЫШИ

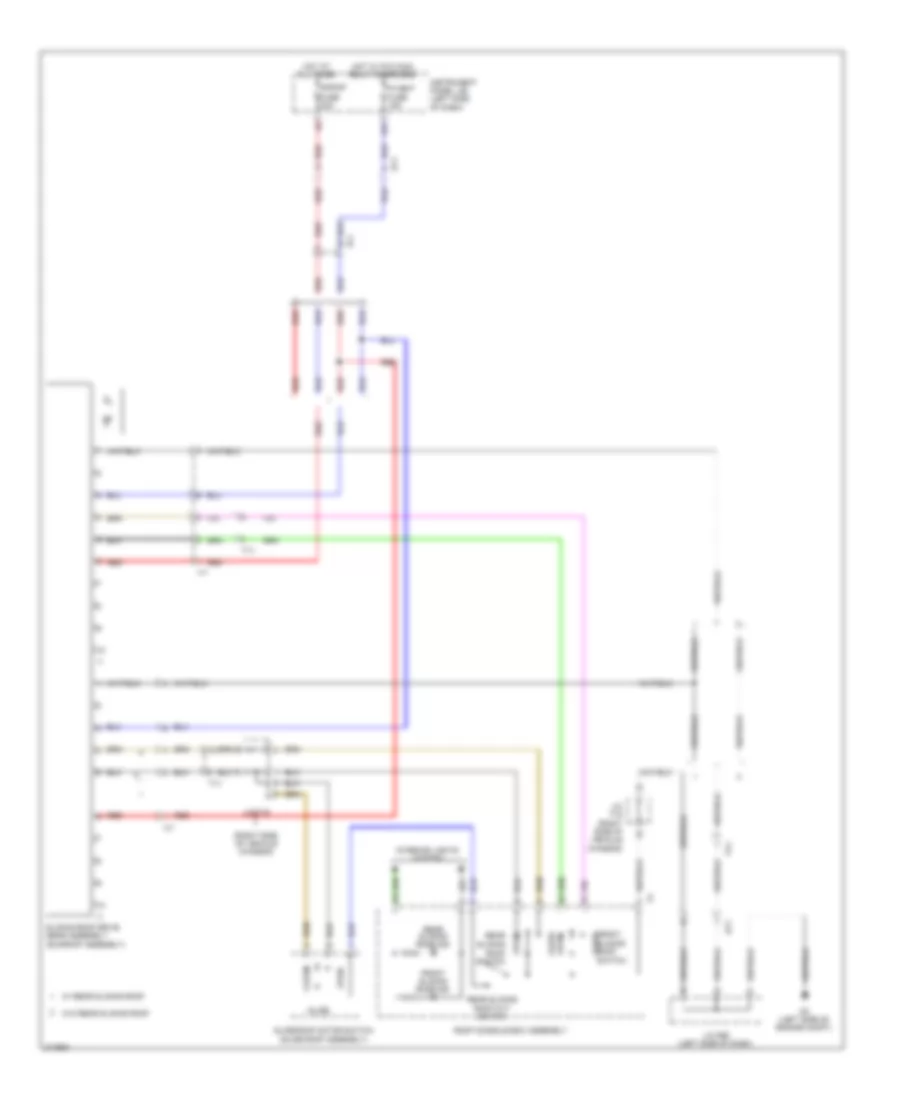

Электросхема привода люка или крыши для Toyota Sienna 2011

Электросхема привода люка или крыши для Toyota Sienna 2011 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода люка или крыши для Toyota Sienna 2011 - Список элементов:

  • (right side of vehicle chassis)
  • A51
  • Close
  • D2 (left side of engine compt)
  • Dt1
  • Front sliding roof close switch
  • Front sliding roof ind
  • Fuse 30a
  • Hot at all times
  • Hot w/ p/w main relay energized
  • Instrument panel j/b (left side of dash)
  • Interior lights system
  • J/c d95 (left side of dash)
  • J/c t15 (right side of vehicle chassis)
  • J/c t16
  • Open
  • P/vent fuse 15a
  • Rear sliding roof cut switch
  • Rear sliding roof ind
  • Rear sliding roof switch
  • Red
  • Roof console box assembly
  • S/roof
  • Slide
  • Slide roof motor switch (slide roof assembly)
  • Sliding roof drive gear assembly (sunroof assembly)
  • Tv1
  • Vi1
  • Vj1
  • W/ rear sliding roof
  • W/o rear sliding roof
