Разделы схем — 9 (всего 14)
БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА Звуковой сигнал Гудок Магнитола Мультимедия Подогрев стекол и зеркал ПРИВОД СТЕКЛОПОДЪЕМНИКОВ СИСТЕМА ОХЛАЖДЕНИЯ Стартер Генератор Стеклоочистители и Стеклоомыватели Дворники ЦЕНТРАЛЬНЫЙ ЗАМОК
БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА Электросхема открытия багажника для Chevrolet Cavalier RS 1992 Электросхема открытия багажника для Chevrolet Cavalier RS 1992 - Список элементов: 12 1995 vftc c A/t Ctsy fuse 15a Fuse block (left side of i/p) Hot at all times M/t Park brake switch Release switch Release relay (behind center of i/p) Release solenoid Starter solenoid Transaxle position switch
Звуковой сигнал Гудок Электросхема звукового сигнал Гудка для Chevrolet Cavalier RS 1992 Электросхема звукового сигнал Гудка для Chevrolet Cavalier RS 1992 - Список элементов: 8 Convenience center (left side of i/p) Ctsy fuse 20a Fuse block (left side of i/p) Horn (right front corner of engine compt) Horn relay Horn switch Hot at all times Slip ring
Магнитола Мультимедия Электросхемы магнитолы для Chevrolet Cavalier RS 1992 Электросхемы магнитолы для Chevrolet Cavalier RS 1992 - Список элементов: 28 Antenna Antenna input Bat power input Dim signal Fuse 5 10a (guages cluster) Fuse 9 10a (guages cluster) Fuse block (under left side of i/p) G205 (behind i/p, on right side of steering column) Ground Hot at all times Hot in acc or run Ignition input Interior lights system Left front speaker Left rear speaker Lft frt spkr Lft rr spkr Not used Orn Panel light Radio Rdo 1 fuse 10a (standard cluster) Rdo 2 fuse 10a (standard cluster) Right front speaker Right rear speaker Rt frt spkr Rt rr spkr Tan
Подогрев стекол и зеркал Электросхема подогрева стекол и зеркал для Chevrolet Cavalier RS 1992 Электросхема подогрева стекол и зеркал для Chevrolet Cavalier RS 1992 - Список элементов: 19 (coupe & sedan) (coupe only) (wagon) Fuse block: i/p G205 (behind i/p, on right side of steering column bracket) G410 (below right side of tailgate window) G905 (center of right rear quarter pillar) Gages fuse 10a Heater-a/c & rear defogger control assembly Hot at all times Hot in run, bulb test or start Interior lights system Nca On indicator Panel lamps Pwr/acc circuit breaker 30a Rear defogger Rear defogger switch Timer
ПРИВОД СТЕКЛОПОДЪЕМНИКОВ Электросхема стеклоподъемников, 2 двери для Chevrolet Cavalier RS 1992 Электросхема стеклоподъемников, 2 двери для Chevrolet Cavalier RS 1992 - Список элементов: 13 (below left front seat, near door sill) g300 Console window switch Express dn Express down module Fuse block Hot in run Left front power window motor Left front window Pnk Right front power window motor Right front window Tan Wdo circuit breaker 30a Электросхема стеклоподъемников, 4 двери для Chevrolet Cavalier RS 1992 Электросхема стеклоподъемников, 4 двери для Chevrolet Cavalier RS 1992 - Список элементов: 23 (below left front seat, near door sill) g300 1991-92 C1 c1 Console window switch Express down Express down module Fuse block Hot in run Left front power window motor Left front window Left rear power window motor Left rear window Left rear window switch Pnk Pnk c c Rear window lockout switch Right front power window motor Right front window Right rear power window motor Right rear window Right rear window switch Tan Wdo circuit breaker 30a Электросхема стеклоподъемников, Кабриолет для Chevrolet Cavalier RS 1992 Электросхема стеклоподъемников, Кабриолет для Chevrolet Cavalier RS 1992 - Список элементов: 18 (below left front seat, near door sill) g300 C1 c1 Console window switch Express down Express down module Fuse block Hot in run Left front power window motor Left front window Left rear power window motor Left rear window Pnk Right front power window motor Right front window Right rear power window motor Right rear window Tan Wdo circuit breaker 30a
СИСТЕМА ОХЛАЖДЕНИЯ
2.2L 2.2L (VIN 4), Электросхема системы охлаждения для Chevrolet Cavalier RS 1992 2.2L (VIN 4), Электросхема системы охлаждения для Chevrolet Cavalier RS 1992 - Список элементов: 21 (vin t) (vin 4) Air conditioning system B5 d2 C1 c1 C2 c1 C3 c1 C3 c2 C9 d9 Coolant fan motor Coolant fan relay (left of engine compt) Coolant temperature sensor E16 b4 E8 c13 Electronic control module (behind right side of dash) Engine controls system Fuse block (lower left side of dash) G110 (left front of engine) Hot at all times Hot in run Htr-a/c fuse 25a Red
3.1L 3.1L (VIN T), Электросхема системы охлаждения для Chevrolet Cavalier RS 1992 3.1L (VIN T), Электросхема системы охлаждения для Chevrolet Cavalier RS 1992 - Список элементов: 21 (vin t) (vin 4) Air conditioning system B5 d2 C1 c1 C2 c1 C3 c1 C3 c2 C9 d9 Coolant fan motor Coolant fan relay (left of engine compt) Coolant temperature sensor E16 b4 E8 c13 Electronic control module (behind right side of dash) Engine controls system Fuse block (lower left side of dash) G110 (left front of engine) Hot at all times Hot in run Htr-a/c fuse 25a Red
Стартер Генератор Электросхема Генератора для Chevrolet Cavalier RS 1992 Электросхема Генератора для Chevrolet Cavalier RS 1992 - Список элементов: 24 (behind left side of i/p) (front of engine) (1991 sunbird vin t) g125 g115 (sunbird vin h, vin k) (rear of engine) (not used) Alternator Bat Battery Cavalier - all, sunbird - base, uh7 Cavalier l n Coolant fan relay (1991) (left rear of engine compartment) Fuse block Fusible link G100 (left front fender, behind battery) G110 (cavalier), (1992-93 sunbird vin t) (lower left front of engine) Gages fuse 10a Hot in run Hot in run, bulb test or start Htr-a/c fuse 25a Instrument cluster Power distribution system Red S sunbird cavalier Sunbird Sunbird, except uh7 Volts indicator Электросхема стартера для Chevrolet Cavalier RS 1992 Электросхема стартера для Chevrolet Cavalier RS 1992 - Список элементов: 20 (front of engine) (1991 sunbird vin t) g125 g115 (sunbird vin h, vin k, vin m) (rear of engine) A c2 A/t Accy Battery Bulb test Clutch start switch (on clutch pedal bracket) G100 (left front fender, behind battery) G110 (cavalier), (1990, 1992-93 sunbird vin t) (lower left front of engine) Hot at all times Ignition switch Lock M/t Off Run Start Starter motor Starter solenoid Transaxle position switch (on base of shift control lever) Trunk, tailgate, fuel doors system (cavalier w/ tail- gate release)

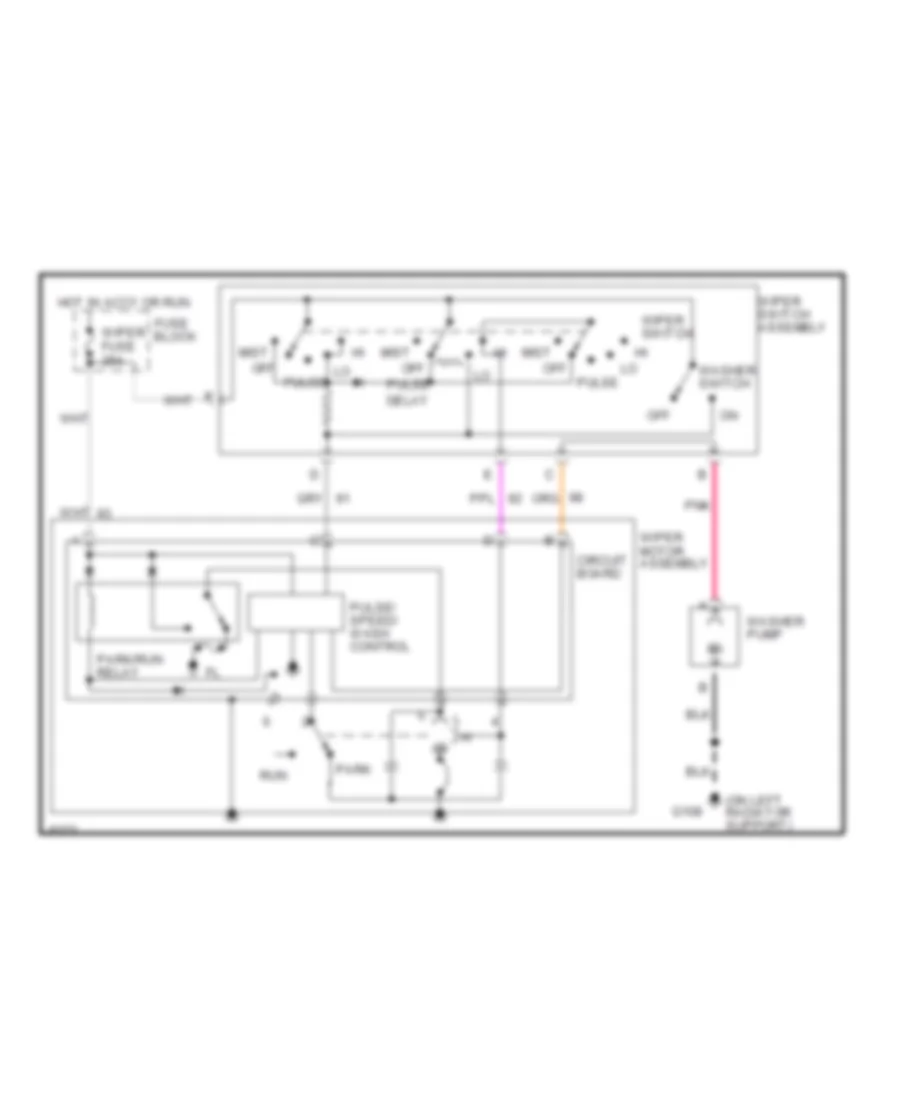

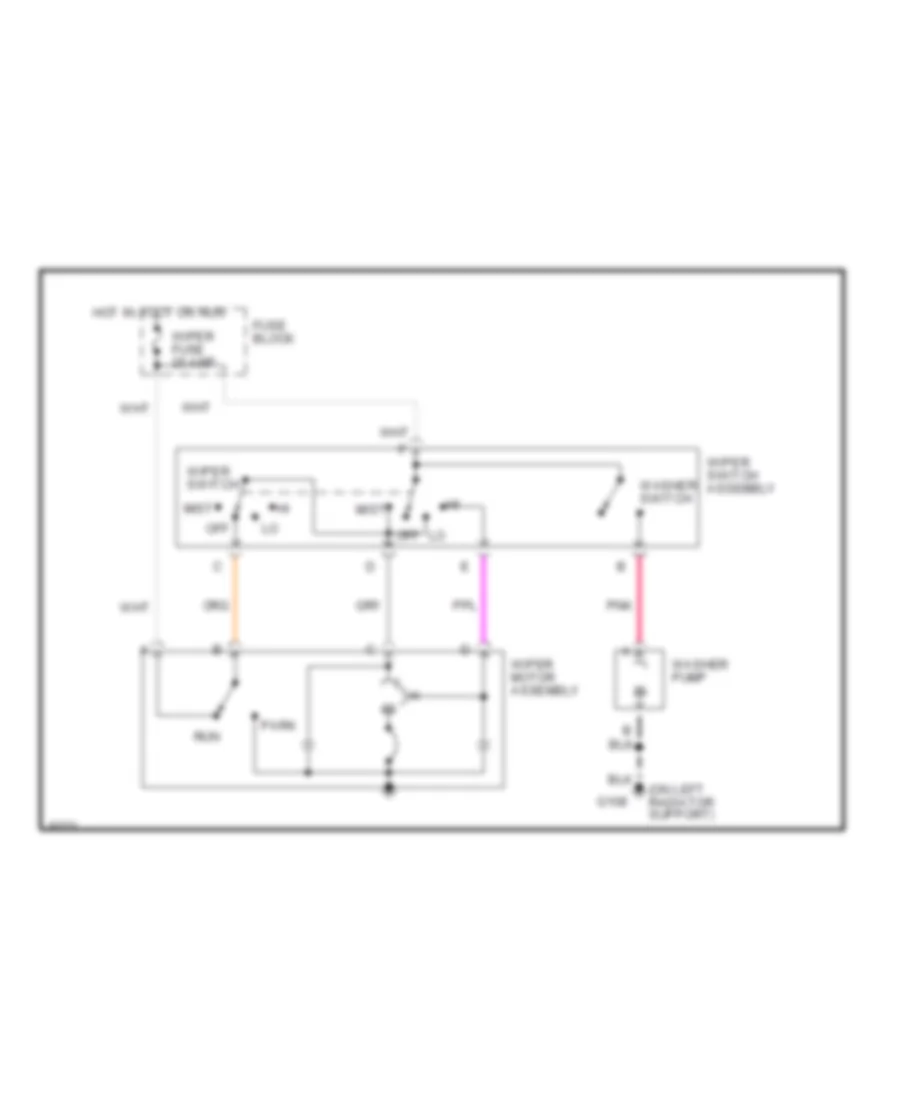

Стеклоочистители и Стеклоомыватели Дворники Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Chevrolet Cavalier RS 1992 Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Chevrolet Cavalier RS 1992 - Список элементов: 15 (on left radiator support) Fuse block G108 Hot in accy or run Mist Off Park Pnk Run Washer pump Washer switch Wiper fuse 25 amp Wiper motor assembly Wiper switch Wiper switch assembly Электросхема стеклоочистителя, дворников и омывателя Интервала для Chevrolet Cavalier RS 1992 Электросхема стеклоочистителя, дворников и омывателя Интервала для Chevrolet Cavalier RS 1992 - Список элементов: 20 (on left radiator support) Circuit board Delay Fuse block G108 Hot in accy or run Mist Off Park Park/run relay Pnk Pulse Pulse/ speed/ wash control Run Washer pump Washer switch Wiper fuse 25a Wiper motor assembly Wiper switch Wiper switch assembly
ЦЕНТРАЛЬНЫЙ ЗАМОК Электросхема центрального замка для Chevrolet Cavalier RS 1992 Электросхема центрального замка для Chevrolet Cavalier RS 1992 - Список элементов: 37 (v6 vin t) (l4 vin h) (vin h) (vin t) A/t Automatic door lock control Automatic door lock relay (behind i/p, on right shroud) B11 c4 C2 c1 C205 Ctsy fuse 20a Engine control module (right side of i/p) Fuse block G110 (lower left front of eng) G115 (rear of eng, right of starter solenoid) G207 (on i/p bracket, above steering column) Hot at all times Left door lock motor Left door lock switch Left front door handle switch Left front door open inpu Left rear door lock motor (4 door) Lock Lock relay Multi- function alarm module (in convenience center) Nca Park/ neutral input Power acc circuit breaker 30a Right door lock motor Right door lock switch Right front door handle switch Right front door open inpu Right rear door lock motor (4 door) Tan Transaxle position switch (closed in park/ neutral) (top left side of transaxle) Unlock Unlock relay Vehicle speed input
