Звуковой сигнал Гудок Электросхема звукового сигнал Гудка для Ford Econoline E350 1991 Электросхема звукового сигнал Гудка для Ford Econoline E350 1991 - Список элементов: 14 Cruise control system Fuse 16 15a Fuse panel High pitch horn (on left radiator support) Horn relay (behind left side of i/p) Horn switch Hot at all times Low pitch horn (inside left front fender) Slip ring Slip ring Speed control switch assembly W/ speed control W/o speed control
Магнитола Мультимедия Электросхемы магнитолы (1 из 2) для Ford Econoline E350 1991 Электросхемы магнитолы (1 из 2) для Ford Econoline E350 1991 - Список элементов: 27 (not used) Batt (b+) C204 C205 Fuse 11 15a Fuse 8 15a Fuse panel Hot at all times Hot in accy or run Ignition Illum Interior lights system Lcd illum Left front door speaker Left rear speaker Lft frt (+) Lft frt (-) Lft rr (+) Lft rr (-) Not used Radio Right front door speaker Right rear speaker Rt frt (+) Rt frt (-) Rt rr (+) Rt rr (-) Электросхемы магнитолы, радио AM для Ford Econoline E350 1991 Электросхемы магнитолы, радио AM для Ford Econoline E350 1991 - Список элементов: 17 (not used) Batt (b+) C204 C205 Fuse 11 15a Fuse 8 15a Fuse panel Hot at all times Hot in accy or run Ignition Illum Instrument panel speaker Interior lights system Lcd illum Not used Radio Speaker
ПРИВОД СТЕКЛОПОДЪЕМНИКОВ Электросхема стеклоподъемников для Ford Econoline E350 1991 Электросхема стеклоподъемников для Ford Econoline E350 1991 - Список элементов: 9 (behind left side of i/p, near fuel tank selector switch) g202 Circuit breaker 14 20a Down Driver power window motor Fuse panel Hot in accy or run Master power window switch Passenger power window motor Passenger power window switch
Стартер Генератор
4.9L 4.9L, Электросхема Генератора, внешний регулятор для Ford Econoline E350 1991 4.9L, Электросхема Генератора, внешний регулятор для Ford Econoline E350 1991 - Список элементов: 27 (ammeter shunt) Accy Alternator Ammeter Auxiliary battery Auxiliary battery relay (left fender apron) Battery Control Field switch Fuse 15a Fuse panel (left side of i/p) Fusible link d Fusible link f Fusible link s G112 (lower left side of engine) G117 (4.9l) (lower right rear of engine) G119 (except 4.9l) (lower right front of engine) Hot in run Ignition switch Insrument cluster Lock Off Radio capa- citor (on engine) Red Run Start Voltage regulator (front right fender apron) 4.9L, Электросхема Генератора, внутренний регулятор для Ford Econoline E350 1991 4.9L, Электросхема Генератора, внутренний регулятор для Ford Econoline E350 1991 - Список элементов: 23 (ammeter shunt) Accy Alternator Ammeter Auxiliary battery Auxiliary battery relay (left fender apron) Battery Fuse 15a Fuse panel (left side of i/p) Fusible link d Fusible link f Fusible link s G112 (lower left side of engine) G117 (4.9l) (lower right rear of engine) G119 (except 4.9l) (lower right front of engine) Hot in run Ignition switch Instrument cluster Lock Off Red Run Start 4.9L, Электросхема стартера для Ford Econoline E350 1991 4.9L, Электросхема стартера для Ford Econoline E350 1991 - Список элементов: 15 * backup/neutral start switch w/ c6 or aod transmission: 4.9l, 5.0l or 5.8l only * manual lever position sensor (left side of transmission) Accy Battery G117 (4.9l) (lower right rear of engine) G119 (except 4.9l) (lower right front of engine) Hot at all times Ignition switch Lock Off Red Run Start Starter motor Starter relay (right front fender)
5.0L 5.0L, Электросхема Генератора, внешний регулятор для Ford Econoline E350 1991 5.0L, Электросхема Генератора, внешний регулятор для Ford Econoline E350 1991 - Список элементов: 27 (ammeter shunt) Accy Alternator Ammeter Auxiliary battery Auxiliary battery relay (left fender apron) Battery Control Field switch Fuse 15a Fuse panel (left side of i/p) Fusible link d Fusible link f Fusible link s G112 (lower left side of engine) G117 (4.9l) (lower right rear of engine) G119 (except 4.9l) (lower right front of engine) Hot in run Ignition switch Insrument cluster Lock Off Radio capa- citor (on engine) Red Run Start Voltage regulator (front right fender apron) 5.0L, Электросхема Генератора, внутренний регулятор для Ford Econoline E350 1991 5.0L, Электросхема Генератора, внутренний регулятор для Ford Econoline E350 1991 - Список элементов: 23 (ammeter shunt) Accy Alternator Ammeter Auxiliary battery Auxiliary battery relay (left fender apron) Battery Fuse 15a Fuse panel (left side of i/p) Fusible link d Fusible link f Fusible link s G112 (lower left side of engine) G117 (4.9l) (lower right rear of engine) G119 (except 4.9l) (lower right front of engine) Hot in run Ignition switch Instrument cluster Lock Off Red Run Start 5.0L, Электросхема стартера для Ford Econoline E350 1991 5.0L, Электросхема стартера для Ford Econoline E350 1991 - Список элементов: 15 * backup/neutral start switch w/ c6 or aod transmission: 4.9l, 5.0l or 5.8l only * manual lever position sensor (left side of transmission) Accy Battery G117 (4.9l) (lower right rear of engine) G119 (except 4.9l) (lower right front of engine) Hot at all times Ignition switch Lock Off Red Run Start Starter motor Starter relay (right front fender)
5.8L 5.8L, Электросхема Генератора, внешний регулятор для Ford Econoline E350 1991 5.8L, Электросхема Генератора, внешний регулятор для Ford Econoline E350 1991 - Список элементов: 27 (ammeter shunt) Accy Alternator Ammeter Auxiliary battery Auxiliary battery relay (left fender apron) Battery Control Field switch Fuse 15a Fuse panel (left side of i/p) Fusible link d Fusible link f Fusible link s G112 (lower left side of engine) G117 (4.9l) (lower right rear of engine) G119 (except 4.9l) (lower right front of engine) Hot in run Ignition switch Insrument cluster Lock Off Radio capa- citor (on engine) Red Run Start Voltage regulator (front right fender apron) 5.8L, Электросхема Генератора, внутренний регулятор для Ford Econoline E350 1991 5.8L, Электросхема Генератора, внутренний регулятор для Ford Econoline E350 1991 - Список элементов: 23 (ammeter shunt) Accy Alternator Ammeter Auxiliary battery Auxiliary battery relay (left fender apron) Battery Fuse 15a Fuse panel (left side of i/p) Fusible link d Fusible link f Fusible link s G112 (lower left side of engine) G117 (4.9l) (lower right rear of engine) G119 (except 4.9l) (lower right front of engine) Hot in run Ignition switch Instrument cluster Lock Off Red Run Start 5.8L, Электросхема стартера для Ford Econoline E350 1991 5.8L, Электросхема стартера для Ford Econoline E350 1991 - Список элементов: 15 * backup/neutral start switch w/ c6 or aod transmission: 4.9l, 5.0l or 5.8l only * manual lever position sensor (left side of transmission) Accy Battery G117 (4.9l) (lower right rear of engine) G119 (except 4.9l) (lower right front of engine) Hot at all times Ignition switch Lock Off Red Run Start Starter motor Starter relay (right front fender)
7.3L 7.3L, Электросхема Генератора для Ford Econoline E350 1991 7.3L, Электросхема Генератора для Ford Econoline E350 1991 - Список элементов: 22 (ammeter shunt) (lower left side of engine) g112 (lower right front of engine) g119 Accy Alternator Ammeter Control Field switch Fusible link d Fusible link f Fusible link s Ignition switch Instrument cluster Left battery Lock Off Radio capa- citor (on engine) Red Right battery Run Start Voltage regulator (front of right fender apron) 7.3L, Электросхема Генератора, С Генератор переменного тока на 165 А для Ford Econoline E350 1991 7.3L, Электросхема Генератора, С Генератор переменного тока на 165 А для Ford Econoline E350 1991 - Список элементов: 17 (ammeter shunt) Accy Alternator Ammeter Fusible link d Fusible link s G112 (left side of engine) G119 (lower right front of engine) Ignition switch Instrument cluster Left battery Lock Off Red Right battery Run Start 7.3L, Электросхема стартера для Ford Econoline E350 1991 7.3L, Электросхема стартера для Ford Econoline E350 1991 - Список элементов: 16 Accy G112 (left side of engine) G119 (lower right front of engine) Hot at all times Ignition switch Left battery Lock Manual lever position sensor (left side of transmission) Off Power distribution system Red Right battery Run Start Starter motor Starter relay (right front fender)
7.5L 7.5L, Электросхема Генератора, внешний регулятор для Ford Econoline E350 1991 7.5L, Электросхема Генератора, внешний регулятор для Ford Econoline E350 1991 - Список элементов: 27 (ammeter shunt) Accy Alternator Ammeter Auxiliary battery Auxiliary battery relay (left fender apron) Battery Control Field switch Fuse 15a Fuse panel (left side of i/p) Fusible link d Fusible link f Fusible link s G112 (lower left side of engine) G117 (4.9l) (lower right rear of engine) G119 (except 4.9l) (lower right front of engine) Hot in run Ignition switch Insrument cluster Lock Off Radio capa- citor (on engine) Red Run Start Voltage regulator (front right fender apron) 7.5L, Электросхема Генератора, внутренний регулятор для Ford Econoline E350 1991 7.5L, Электросхема Генератора, внутренний регулятор для Ford Econoline E350 1991 - Список элементов: 23 (ammeter shunt) Accy Alternator Ammeter Auxiliary battery Auxiliary battery relay (left fender apron) Battery Fuse 15a Fuse panel (left side of i/p) Fusible link d Fusible link f Fusible link s G112 (lower left side of engine) G117 (4.9l) (lower right rear of engine) G119 (except 4.9l) (lower right front of engine) Hot in run Ignition switch Instrument cluster Lock Off Red Run Start 7.5L, Электросхема стартера для Ford Econoline E350 1991 7.5L, Электросхема стартера для Ford Econoline E350 1991 - Список элементов: 15 * backup/neutral start switch w/ c6 or aod transmission: 4.9l, 5.0l or 5.8l only * manual lever position sensor (left side of transmission) Accy Battery G117 (4.9l) (lower right rear of engine) G119 (except 4.9l) (lower right front of engine) Hot at all times Ignition switch Lock Off Red Run Start Starter motor Starter relay (right front fender)

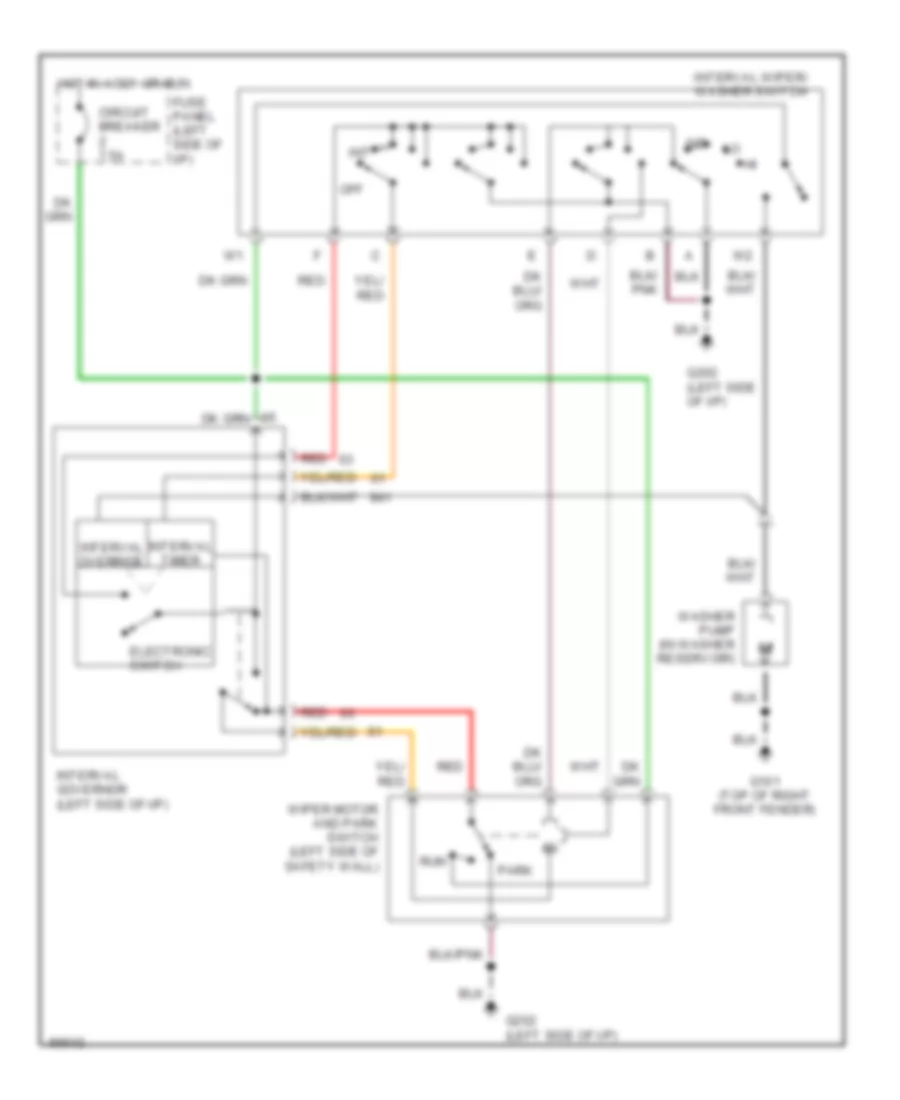

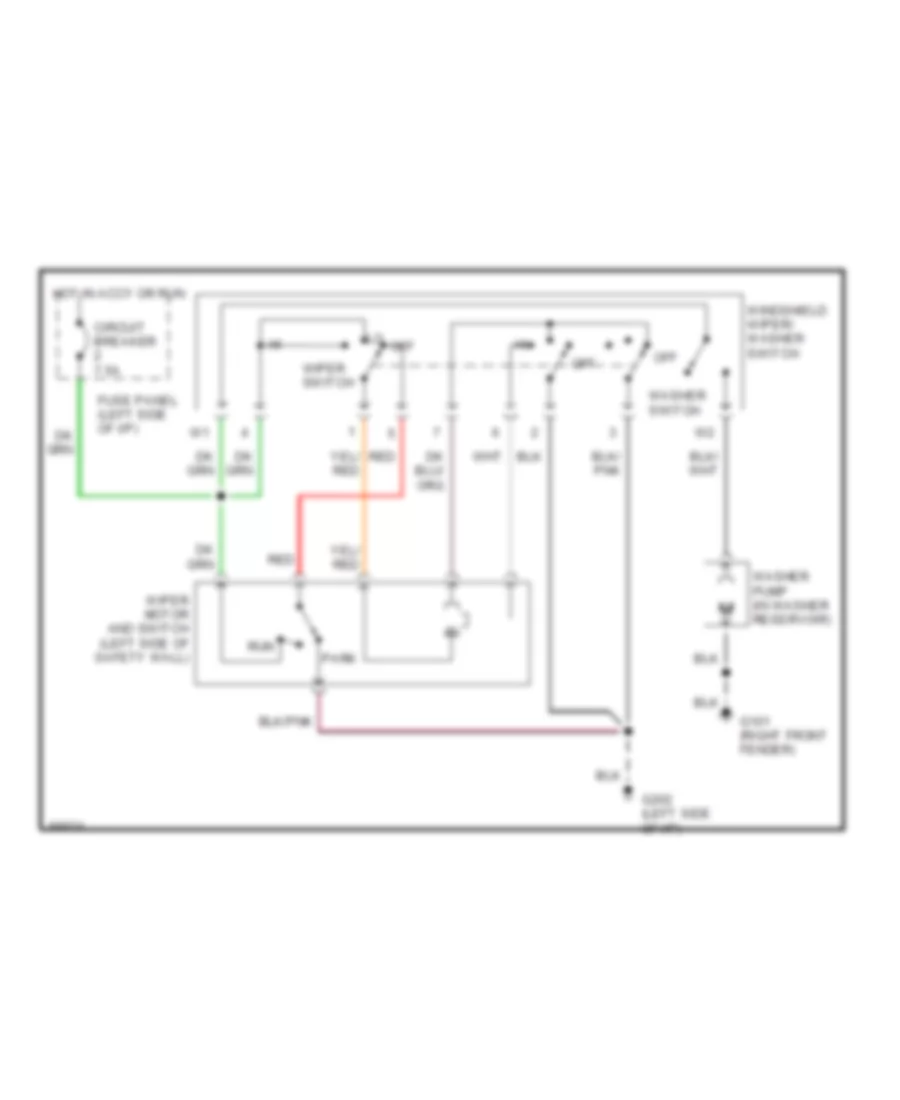

Стеклоочистители и Стеклоомыватели Дворники Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Ford Econoline E350 1991 Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Ford Econoline E350 1991 - Список элементов: 14 Circuit breaker 7.5a Fuse panel (left side of i/p) G101 (right front fender) G202 (left side of i/p) Hot in accy or run Off Park Red Run Washer pump (in washer reservoir) Washer switch Windshield wiper/ washer switch Wiper motor and switch (left side of safety wall) Wiper switch Электросхема стеклоочистителя, дворников и омывателя Интервала для Ford Econoline E350 1991 Электросхема стеклоочистителя, дворников и омывателя Интервала для Ford Econoline E350 1991 - Список элементов: 17 Circuit breaker 7.5a Electronic switch Fuse panel (left side of i/p) G101 (top of right front fender) G202 (left side of i/p) Hot in accy or run Int Interval governor (left side of i/p) Interval override Interval timer Interval wiper/ washer switch Off Park Red Run Washer pump (in washer reservoir) Wiper motor and park switch (left side of safety wall)
ЦЕНТРАЛЬНЫЙ ЗАМОК Электросхема центрального замка для Ford Econoline E350 1991 Электросхема центрального замка для Ford Econoline E350 1991 - Список элементов: 15 Button connectors Circuit breaker 12 20a Door lock/ unlock control relay (left side of i/p) Fuse 8 15a Fuse panel (left side of i/p) G202 (behind left side of i/p) Hot at all times Left door lock motor Left front door lock switch Lock Rear door lock motor Right door lock motor Right front door lock switch Side door lock motor Unlock
