Разделы схем — 7 (всего 12)
Звуковой сигнал Гудок Магнитола Мультимедия Подогрев стекол и зеркал ПРИВОД ЗЕРКАЛ СИСТЕМА ОХЛАЖДЕНИЯ Стартер Генератор Стеклоочистители и Стеклоомыватели Дворники
Звуковой сигнал Гудок Электросхема звукового сигнал Гудка для Ford Escort Pony 1990 Электросхема звукового сигнал Гудка для Ford Escort Pony 1990 - Список элементов: 14 Cruise control system Fuse 15 20a Fuse panel High pitch horn (inside right front fender) Horn relay (behind left side of i/p) Horn switch Hot at all times Low pitch horn (inside right front fender) Slip ring Speed control amplifier (behind left side of i/p) Speed control switch assembly W/ speed control W/o speed control
Магнитола Мультимедия Электросхемы магнитолы для Ford Escort Pony 1990 Электросхемы магнитолы для Ford Escort Pony 1990 - Список элементов: 38 12v pwr 12v pwr feed Batt/memory C238 C240 C453 C454 Fuse 11 15a Fuse 8 15a Fuse panel Gnd Hot at all times Hot in acc or run Instr dimming Interior lights system Lcd dimming Left front door speaker Left rear speaker Lf sig (+) Lf spkr (+) Lf spkr (-) Lr sig (+) Lr spkr (+) Lr spkr (-) Premium sound amplifier (right rear side of cargo area) Radio Radio on in Radio on out Red Rf sig (+) Rf spkr (+) Rf spkr (-) Right front door speaker Right rear speaker Rr sig (+) Rr spkr (+) Rr spkr (-) Sig gnd (-) Электросхемы магнитолы, Стандартная комплектация для Ford Escort Pony 1990 Электросхемы магнитолы, Стандартная комплектация для Ford Escort Pony 1990 - Список элементов: 25 12v pwr feed Batt/memory C257 C258 Fuse 11 15a Fuse 8 15a Fuse panel Hot at all times Hot in acc or run Instr dimming Interior lights system Lcd dimming Left front door speaker Left rear speaker Lf spkr (+) Lf spkr (-) Lr spkr (+) Radio Rf spkr (+) Rf spkr (-) Right front door speaker Right rear speaker Rr spkr (+) Rr spkr (-) W/ am/fm radio
Подогрев стекол и зеркал Электросхема подогрева стекол и зеркал для Ford Escort Pony 1990 Электросхема подогрева стекол и зеркал для Ford Escort Pony 1990 - Список элементов: 14 Fuse 15a Fuse link e (16 ga) (at starter relay) Fuse panel (left side of i/p) G203 (right side kick panel) G405 (behind right stop lamp assembly) Hot at all times Hot in acc or run Interior lights system Off switch On switch Rear window defrost grid Rear window defrost switch Relay Time delay
ПРИВОД ЗЕРКАЛ Электросхема привода зеркал для Ford Escort Pony 1990 Электросхема привода зеркал для Ford Escort Pony 1990 - Список элементов: 13 Fuse 15a Fuse panel (left side of i/p) G300 (below driver's seat assembly, on crossmember) Hot at all times Joystick control switch L/r motor Left mirror Left mirror- right mirror switch Nca Power mirror switch Red Right mirror U/d motor
СИСТЕМА ОХЛАЖДЕНИЯ Электросхема системы охлаждения, С счет для Ford Escort Pony 1990 Электросхема системы охлаждения, С счет для Ford Escort Pony 1990 - Список элементов: 29 (left fender apron, behind battery) (right fender apron, behind coolant reservoir) A/c A/c clutch pressure switch input A/c controller (above glove box) A/c on input A/c system Acc Cooling fan Cooling fan relay (near left headlamp) Cooling fan temper- ature switch (near distributor) Electronic engine control module (left side of dash) Energize relay output Engage compressor output Fan on input Fusible link G100 G101 Grd Hot at all times Ign Ignition switch Lock Not used Off Run Start System Wot cutout input Электросхема системы охлаждения, без счет для Ford Escort Pony 1990 Электросхема системы охлаждения, без счет для Ford Escort Pony 1990 - Список элементов: 8 (left fender apron, behind battery) Cooling fan temperature switch (near distributor) Engine cooling fan Fuse block:i/p G100 Hot at all times Non- cycling circuit breaker Test connector (with efi)
Стартер Генератор Электросхема Генератора для Ford Escort Pony 1990 Электросхема Генератора для Ford Escort Pony 1990 - Список элементов: 14 Accy Alternator Alternator warning indicator Battery G106 (left front engine compt, forward of battery) G110 (left front of engine, above starter motor) Hot at all times Ignition switch Instrument cluster Lock Off Red Run Start Электросхема стартера для Ford Escort Pony 1990 Электросхема стартера для Ford Escort Pony 1990 - Список элементов: 16 Accy Backup/neutral safety switch (a/t) (right side of a/t assembly) Battery Clutch interrupt switch (m/t) (top of clutch pedal support) Engine controls system G106 (left front engine compt, forward of battery) G110 (left front of engine, above starter motor) Hot at all times Ignition switch Lock Off Red Run Start Starter motor Starter relay (left front fender apron)

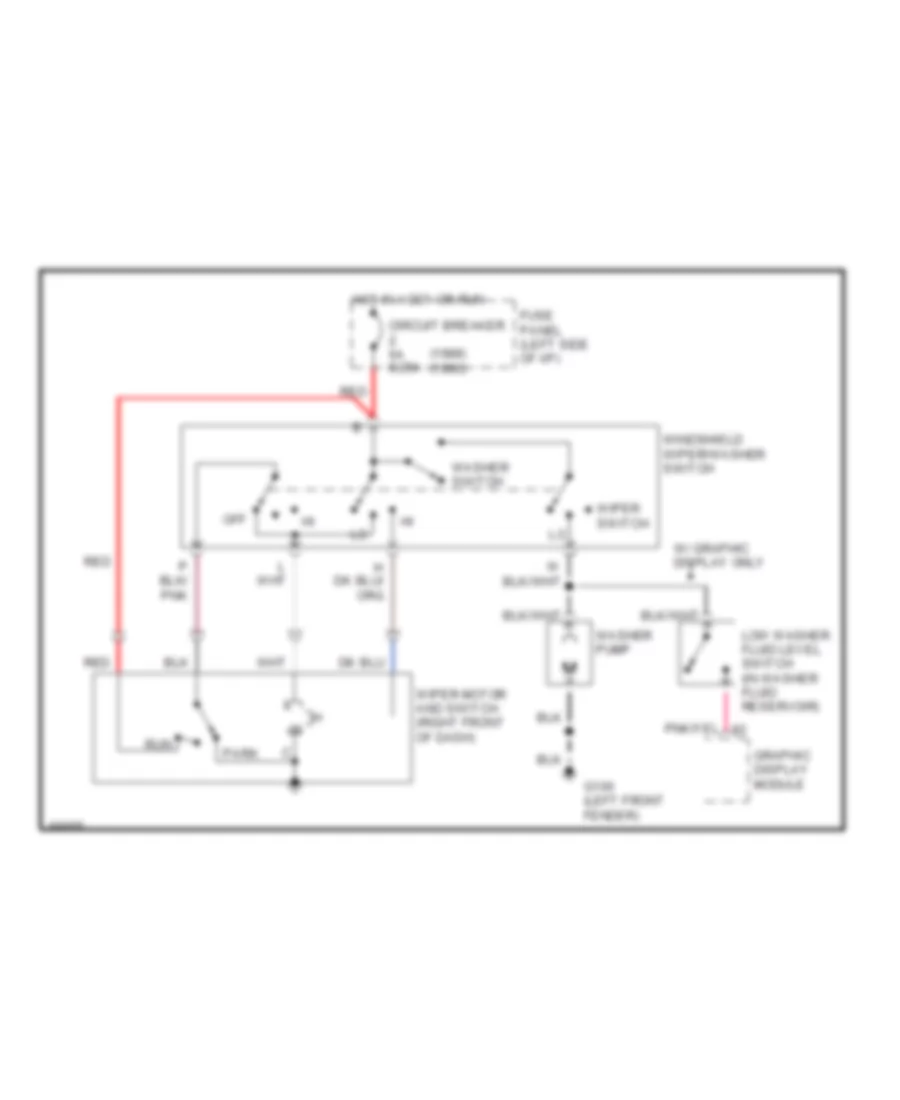

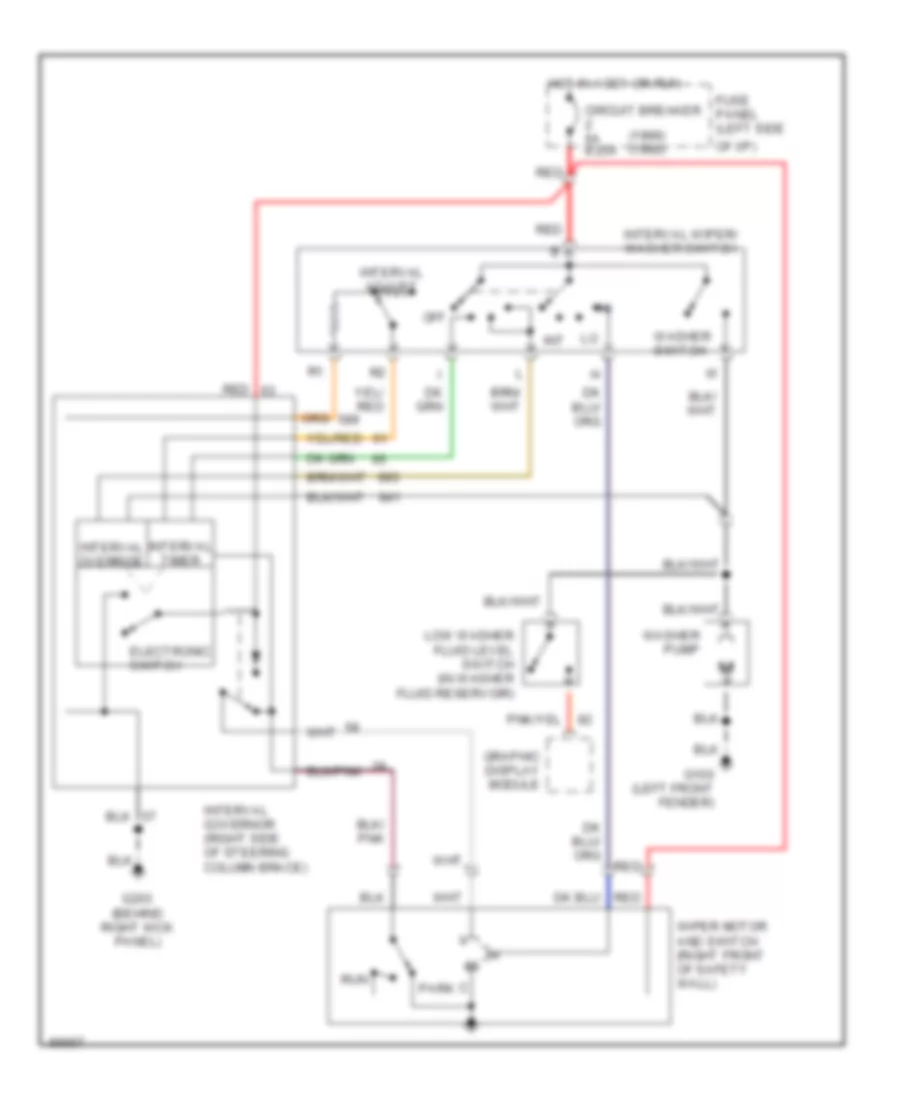

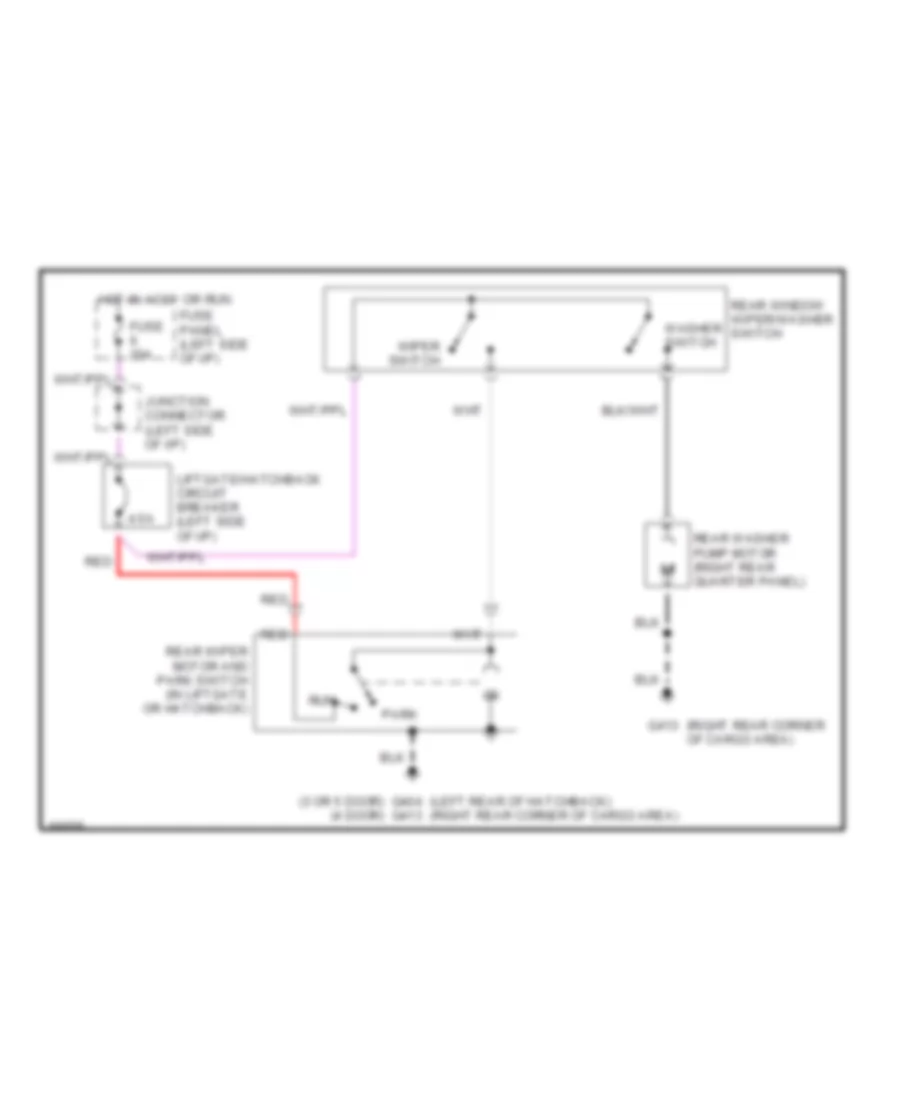

Стеклоочистители и Стеклоомыватели Дворники Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Ford Escort Pony 1990 Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Ford Escort Pony 1990 - Список элементов: 17 (1989) (1990) Circuit breaker 6a 8.25a Fuse panel (left side of i/p) G100 (left front fender) Graphic display module Hot in accy or run Low washer fluid level switch (in washer fluid reservoir) Off Park Red Run W/ graphic display only Washer pump Washer switch Windshield wiper/washer switch Wiper motor and switch (right front of dash) Wiper switch Электросхема стеклоочистителя, дворников и омывателя Интервала для Ford Escort Pony 1990 Электросхема стеклоочистителя, дворников и омывателя Интервала для Ford Escort Pony 1990 - Список элементов: 23 (1989) (1990) Circuit breaker 6a 8.25a Electronic switch Fuse panel (left side G100 (left front fender) G203 (behind right kick panel) Graphic display module Hot in accy or run Int Interval adjust Interval governor (right side of steering column brace) Interval override Interval timer Interval wiper/ washer switch Low washer fluid level switch (in washer fluid reservoir) Of i/p) Off Park Red Run Washer pump Washer switch Wiper motor and switch (right front of safety wall) Электросхема заднего стеклоочистителя дворника и омывателя для Ford Escort Pony 1990 Электросхема заднего стеклоочистителя дворника и омывателя для Ford Escort Pony 1990 - Список элементов: 19 (3 or 5 door) g404 g413 (4 door) (left rear of hatchback) (right rear corner of cargo area) (right rear corner of cargo area) 4.5a Fuse 20a Fuse panel (left side of i/p) G413 Hot in accy or run Junction connector (left side of i/p) Liftgate/hatchback circuit breaker (left side of i/p) Park Rear washer pump motor (right rear quarter panel) Rear window wiper/washer switch Rear wiper motor and park switch (in liftgate or hatchback) Red Run Washer switch Wiper switch
