Разделы схем — 26 (всего 45)
Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ БЛОК УПРАВЛЕНИЯ КУЗОВОМ БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ ВНЕШНЕЕ ОСВЕЩЕНИЕ ВНУТРЕННЕЕ ОСВЕЩЕНИЕ ЗАЗЕМЛЕНИЕ ПОДКЛЮЧЕНИЕ МАССЫ Звуковой сигнал Гудок Магнитола Мультимедия ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ ПРИБОРНАЯ ПАНЕЛЬ ПРИВОД ЗЕРКАЛ ПРИВОД ЛЮКА И КРЫШИ ПРИВОД СТЕКЛОПОДЪЕМНИКОВ СИСТЕМА АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ СИСТЕМЫ ABS Система антизапотевания СИСТЕМА КОНДИЦИОНЕРА СИСТЕМА КРУИЗКОНТРОЛЯ СИСТЕМА ОХЛАЖДЕНИЯ СИСТЕМА ПЕРЕДАЧИ ДАННЫХ СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЯ Система Фар Стартер Генератор Стеклоочистители и Стеклоомыватели Дворники ЦЕНТРАЛЬНЫЙ ЗАМОК
Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Электросхема автоматической коробки передач АКПП для Hyundai Elantra GLS 1997 Электросхема автоматической коробки передач АКПП для Hyundai Elantra GLS 1997 - Список элементов: 82 a/t pulse generator a a/t pulse generator b (center of dash, below radio) (gl) (gls) (left inner fender panel) (left kick panel) (left side of dash) data link connector (dlc) (lower left side of engine compartment) (top of transaxle) 101-1 101-2 101-3 104-1 104-2 104-3 2 input A/c on input A/t shift lever Air conditioning system B/alarm fuse 10a Battery Cruise control module Cruise control system Damper clutch control solenoid valve Dash fuse box Diag output Drive input E59-1 E59-2 Econ Eng rpm input Engine compart- ment fuse/ relay box Engine control module (ecm) (behind left side of steering column) Engine controls system Exterior lights system Fuse 10a G100 G200 Ground Hot at all times Hot in on Hot in on or start Idle sw Idle switch (on throttle body) Ignition Instrument cluster Instrument cluster system Kick down servo switch (lower left side of engine compt) Kickdn sw L input Mil req line Nca Nca a/t oil temperature sensor (lower left side of eng compt) Neutral input Norm O/d off indicator O/d sw input Off Oil pressure control solenoid valve Oil temp Overdrive switch P-n switch Park input Power/ normal switch Pulse gen a Pulse gen b Red Reverse input Sensor gnd Shift control solenoid valve a Shift control solenoid valve b Sol vlv ctrl Starting/ charging system Torque red sig Tp sensor Transaxle range switch Transaxle valve body Transmission control module (tcm) (left side of dash) Veh spd Vehicle speed sensor (reed switch) W/ cruise control W/o cruise control
БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ Электросхема блока предохранителей и реле (1 из 5) для Hyundai Elantra GLS 1997 Электросхема блока предохранителей и реле (1 из 5) для Hyundai Elantra GLS 1997 - Список элементов: 45 A/c compressor A/c compressor clutch diode A/c fuse 1 10a A/c fuse 10a A/c relay A/c switch Abs fusible link h 30a (pnk) Abs relay box B+ fusible link e 50a (red) Battery Battery ground Blower fusible link k 30a (pnk) Blower motor Blower relay C26 Cond fan relay Condenser fan motor Dash fuse box Dr lock fuse 2 15a E31-1 E31-2 E59-1 Ecm control relay Engine compartment fuse/relay box From fusible link a (diagram 1 of 5) Fuel pump relay Generator Horn fuse 10a Horn relay Left front door lock actuator Nca P/wdw fusible link c 30a (pnk) Power connector (l) Power window relay Rad fusible link g 30a (pnk) Radiator fan motor Radiator fan relay Red Starter Starter solenoid To b/alarm tcm, audio fuse (diagram 5 of 5) To fusible link f (diagram 2 of 5) To fusible link g (diagram 1 of 5) To hazard fuse 4 (diagram 2 of 5) Trans- axle control module Электросхема блока предохранителей и реле (2 из 5) для Hyundai Elantra GLS 1997 Электросхема блока предохранителей и реле (2 из 5) для Hyundai Elantra GLS 1997 - Список элементов: 61 (gls) (gl) (w/o cruise) (w/ cruise) A/t shift lock solenoid Dash fuse box Daytime running lamp relay Engine compartment fuse/relay box Etacs module From fuse 15 (diagram 3 of 5) From fusible link b (diagram 1 of 5) From fusible link e (diagram 1 of 5) Front washer motor Front wiper motor Fuse 7 (not used) H/lp fusible link f 30a (pnk) H/lp relay Hazard fuse 4 10a Hazard switch High beam ind Ign fusible link j 30a (pnk) Ignition key lock solenoid Instrument cluster Left front park/ turn light Left front window main switch Left h/lp fuse 10a Left headlight Left license light Left rear combination light Left rear power window switch Left rear side marker light Left sunroof relay (close/tilt up) Left t/lp fuse 10a License light M38-3 Nca Rear glass defogger relay Right front park/ turn light Right front power window switch Right h/lp fuse 10a Right headlight Right license light Right rear combination light Right rear conbination light Right rear power window switch Right rear side marker light Right sunroof relay (open/tilt down) Right t/lp fuse 10a Rr htd fuse 5 30a Sedan Start relay Starter solenoid Stop light switch Stop lp fuse 3 15a Sunroof fuse 6 15a Tail lamp relay To a/c switch (diagram 4 of 5) To engine compartment fuse/relay box (diagram 4 of 5) To ignition switch (diagram 3 of 5) W/ drl W/o drl Wagon Wiper, etacs, washer fuse 8 15a Электросхема блока предохранителей и реле (3 из 5) для Hyundai Elantra GLS 1997 Электросхема блока предохранителей и реле (3 из 5) для Hyundai Elantra GLS 1997 - Список элементов: 61 (diagram 2 of 5) (gl) (gls) (gls) (gl) (not used) A/t Abs fuse 11 10a Abs relay box Acc Air bag fuse 12 15a Anti-lock brake control module Audio Audio fuse 14 10a B/up lp fuse 9 10a Back up light switch C01 Cig fuse 13 15a Cigarette lighter Cruise control module (a/t) Dash fuse box Engine compartment fuse/relay box Engine control module Etacs fuse 10 10a Etacs module From fusible link j e H/lp fuse 16 10a Hazard switch I01-2 i04-1 I101-1 I104-3 Ignition coil Ignition switch Instrument cluster Interior lights system Lock M/t M21 M24 M35 M38-3 M43 Nca Over- drive switch Power connector (m) Power door mirror switch Power/ normal switch Pre- excitation resistor R/wiper fuse 17 15a (wagon only) Rear wiper & washer switch Rear wiper motor Rear wiper relay Srs control module Start Start relay Tcm fuse 15 10a To fuse 8 (diagram 2 0f 5) To h/lp relay (diagram 4 of 5) Trans- axle range switch Transaxle and key lock control module Transaxle control module Transaxle range switch Электросхема блока предохранителей и реле (4 из 5) для Hyundai Elantra GLS 1997 Электросхема блока предохранителей и реле (4 из 5) для Hyundai Elantra GLS 1997 - Список элементов: 32 (gl) (gls) A/c switch Audio Blower relay Cigarette lighter illumination Cruise control module Cruise switch Drl control module Drl diode Engine compartment fuse/relay box From fuse 16 g (diagram 3 of 5) From left t/lp fuse (diagram 2 of 5) From tail lamp relay (diagram 2 of 5) Hazard switch Head lamp relay I01-1 I04-3 Instrument cluster Instrument cluster system Left sunroof relay (open/tilt down) Multifunction switch Nca Passenger compartment relay box Power window relay Rear window defogger switch Red Rheostat Right sunroof relay (close/tilt up) Shift indicator W/ drl W/o drl Электросхема блока предохранителей и реле (5 из 5) для Hyundai Elantra GLS 1997 Электросхема блока предохранителей и реле (5 из 5) для Hyundai Elantra GLS 1997 - Список элементов: 24 (gl) (gls) Audio B/alarm, tcm, audio fuse 10a C01 Data link connector Dome lights Door warning switch E59-2 Engine compartment fuse/relay box Engine control module From fusible link e (diagram 1 of 5) I01-2 I04-2 Instrument cluster Map lights Nca Overhead console light Sedan Transaxle control module Trunk room light W/ sunroof W/o sunroof Wagon
БЛОК УПРАВЛЕНИЯ КУЗОВОМ Электросхема блока управления ETACS для Hyundai Elantra GLS 1997 Электросхема блока управления ETACS для Hyundai Elantra GLS 1997 - Список элементов: 35 Auto parking Burg alarm b+ fuse 10a Chime bell Chime bell (upper left side of dash) Dash fuse box Defogger relay Defogger switch Defogger system Door switch Door warning sw Door warning switch E31-2 Electronic time and alarm control module (below radio) Engine compartment fuse/relay box Etacs cluster fuse 10 10a Etacs wiper fuse 8 15a G200 (left kick panel) Generator Ground Hot at all times Hot in on Hot in on or start Instrument cluster system Intermittent Intermittent (time) Left front door switch Nca Power Seat belt ind Seat belt switch Starting/charging system Warning system Washer motor Wiper motor Wiper/washer system
БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ Электросхема блокировки селектора для Hyundai Elantra GLS 1997 Электросхема блокировки селектора для Hyundai Elantra GLS 1997 - Список элементов: 24 (sedan) g904 (left "c" pillar) (w/o cruise) (w/ cruise) (wagon) g404 (left rear side of luggage room) A/t shift lock solenoid (left front of console) And on Audio, a/t interlock fuse 14 10a B/up lp, t/sig lp fuse 9 10a Dash fuse box (left side of dash) Exterior lights system (brake lights) G200 (left kick panel) G203 (right kick panel) Hot at all times Hot in acc Hot in on and start Ignition key lock solenoid (on ignition switch) Ignition key lock switch switch (below center console) Nca Parking position switch (below front of console) Red Solid state Sound systems Stop lamp switch (top of brake pedal support bracket) Stop lp fuse 3 15a Transmission & key lock control module (under center of dash)
ВНЕШНЕЕ ОСВЕЩЕНИЕ Электросхема заднего хода для Hyundai Elantra GLS 1997 Электросхема заднего хода для Hyundai Elantra GLS 1997 - Список элементов: 20 (sedan) (sedan) g407 (center rear of trunk) (wagon) A/t Back up lamp Back up switch (in front of transaxle) Dash fuse box Fuse 9 10a G404 (wagon) (left rear side of trunk) Hot in on and start Left rear combination lamp M/t Nca R01 R03 R15 R17 Right rear combination lamp Transaxle range switch (on top of transaxle) Transmissions system (tcm) Электросхема внешнего освещения, седан (1 из 2) для Hyundai Elantra GLS 1997 Электросхема внешнего освещения, седан (1 из 2) для Hyundai Elantra GLS 1997 - Список элементов: 43 (behind right headlamp) (w/ cruise) (w/o cruise) A/t and key lock control module (under center of dash) Abs control module (right side of cargo compt) Cruise control module (below radio) Dash fuse box Diode z04 Diode z05 Drl control module (left front fender) Drl relay Engine compartment fuse/relay box Fuse 3 15a Fusible link f 30a (pnk) G107 G407 (center rear of trunk) G904 (left "c" pillar) Head High mounted stop lamp Hot at all times Instrument cluster (clock) Interior lights system Left front park/turn signal lamp Left rear combin- ation lamp Left taillamp fuse 10a License lamp Light switch Multi- function switch Nca Nca nca Off Park Red Right front park/turn signal lamp Right rear combin- ation lamp Right taillamp fuse 10a Stop Stop lamp switch (on support bracket) Tail Taillamp relay Turn W/ drl W/o drl Электросхема внешнего освещения, седан (2 из 2) для Hyundai Elantra GLS 1997 Электросхема внешнего освещения, седан (2 из 2) для Hyundai Elantra GLS 1997 - Список элементов: 30 (gl) (gls) (left kick panel) Coil control Dash fuse box Flasher unit Fuse 4 10a Fuse 9 10a G200 Ground Hazard switch Hot at all times Hot in on or start I01-1 I01-2 I04-1 I04-2 Illumination Instrument cluster Interior lights system Left Left turn indicator Multi- function switch Nca Off Passenger compartment relay box (under left side of dash) Power Right Right turn indicator Turn switch Электросхема внешнего освещения, Универсал (1 из 2) для Hyundai Elantra GLS 1997 Электросхема внешнего освещения, Универсал (1 из 2) для Hyundai Elantra GLS 1997 - Список элементов: 48 (behind right headlamp) (w/ cruise) (w/o cruise) A/t and key lock control module (under center of dash) Abs system Cruise control system Dash fuse box Diode z04 Diode z05 Drl control module (left front fender) Drl relay Engine compartment fuse/relay box Fuse 3 15a Fusible link f 30a (pnk) G107 G200 (left kick panel) G203 (right kick panel) G404 (left rear side of trunk) G406 (center of tailgate) Head High mounted stop lamp Hot at all times Instrument cluster (clock) Interior lights system Left front park/turn signal lamp Left license lamp Left rear combin- ation lamp Left side marker lamp Left taillamp fuse 10a Light switch Multifunction switch Nca Nca nca Off Park Red Right front park/turn signal lamp Right license lamp Right rear combin- ation lamp Right side marker lamp Right taillamp fuse 10a Stop Stop lamp switch (on support bracket) Tail Taillamp relay Turn W/ drl W/o drl Электросхема внешнего освещения, Универсал (2 из 2) для Hyundai Elantra GLS 1997 Электросхема внешнего освещения, Универсал (2 из 2) для Hyundai Elantra GLS 1997 - Список элементов: 30 (gl) (gls) (left kick panel) Coil control Dash fuse box Flasher unit Fuse 4 10a Fuse 9 10a G200 Ground Hazard switch Hot at all times Hot in on or start I01-1 I01-2 I04-1 I04-2 Illumination Instrument cluster Interior lights system Left Left turn indicator Multi- function switch Nca Off Passenger compartment relay box (under left side of dash) Power Right Right turn indicator Turn switch
ВНУТРЕННЕЕ ОСВЕЩЕНИЕ Электросхема подсветки, С Люк для Hyundai Elantra GLS 1997 Электросхема подсветки, С Люк для Hyundai Elantra GLS 1997 - Список элементов: 28 (not used) (sedan) g904 (left "c" pillar) (w/ abs) (wagon) g404 (left rear side of luggage room) Burg alarm b+ fuse 10a Courtesy lamp Engine compartment fuse/relay box Etacs module (below radio) G200 (left kick panel) G203 (right kick panel) Hot at all times Instrument cluster system Left front door switch Left rear door switch Luggage lamp Map Nca Off Overhead console lamps Right front door switch Right rear door switch Sedan Tailgate lamp switch (center rear of trunk) Trunk lamp Trunk lamp switch (center rear of trunk) W/ abs W/o abs Wagon Электросхема подсветки, без Люк для Hyundai Elantra GLS 1997 Электросхема подсветки, без Люк для Hyundai Elantra GLS 1997 - Список элементов: 28 (not used) (sedan) g904 (left "c" pillar) (w/ abs) (wagon) g404 (left rear side of luggage room) Burg alarm b+ fuse 10a Door Engine compartment fuse/relay box Etacs module (below radio) G200 (left kick panel) G203 (right kick panel) Hot at all times Instrument cluster system Left front door switch Left rear door switch Luggage lamp Map lamps Nca Off Right front door switch Right rear door switch Room lamp Sedan Tailgate lamp switch (center rear of trunk) Trunk lamp Trunk lamp switch (center rear of trunk) W/ abs W/o abs Wagon Электросхема подсветки приборов для Hyundai Elantra GLS 1997 Электросхема подсветки приборов для Hyundai Elantra GLS 1997 - Список элементов: 43 (gl) (gls) (left rear side of luggage room) (sedan) g904 (left "c" pillar) (w/ drl) (w/o drl) (wagon) g404 A/c switch A/t shift lever illumination Cigarette lighter illumination Cruise switch Diode (for drl) (under left side of dash) Drl relay Engine compartment fuse/relay box Fusible link f 30a G203 (right kick panel) G206 (center of dash) G404 (wagon) (left rear side of luggage room) G904 (sedan) (left "c" pillar) Hazard switch Head Hot at all times Illumination Instrument cluster Io1-1 Io4-3 Left front window main switch Left rear window switch Left t/lp fuse 10a Light switch Multifunction switch Nca Off Park Pnk Radio Rear window defogger switch Rear wiper & washer switch illumination Red Rheostat Right front window switch Right rear window switch Tail lamp relay
ЗАЗЕМЛЕНИЕ ПОДКЛЮЧЕНИЕ МАССЫ Электросхема подключение массы заземления (1 из 3) для Hyundai Elantra GLS 1997 Электросхема подключение массы заземления (1 из 3) для Hyundai Elantra GLS 1997 - Список элементов: 46 (diagram 1 of 3) (gl) (gls) A/c switch A/t shift lever Abs control module Abs relay box Audio Blower switch Cigarette lighter Cruise clutch pedal position switch Cruise control module Cruise main switch Data link connector Electronic time and alarm control module Flasher unit From g200 a G200 (left kick panel) G203 (right kick panel) G206 (center of dash) I04-1 i01-1 I04-2 i01-3 Instrument cluster Luggage light M/t only M38-3 M41 M43 M85 Nca Passenger compartment relay box Power door mirror switch Rear glass defogger switch Rear washer motor (w/ abs) Rear washer motor (w/o abs) Rheostat Right front power window switch Right rear door lock actuator Right rear door switch Right rear window switch Right side marker light Starter clutch pedal position switch Thermo switch To g100 (diagram 3 of 3) To g203 (diagram 1 of 3) To g904 (sedan), or g404 (wagon) (diagram 2 of 3) Wagon only Электросхема подключение массы заземления (2 из 3) для Hyundai Elantra GLS 1997 Электросхема подключение массы заземления (2 из 3) для Hyundai Elantra GLS 1997 - Список элементов: 42 (sedan) (sedan) (wagon) (sedan) g407 (center rear of trunk) (sedan) g904 (left "c" pillar) (wagon only) (wagon only) g406 (center of hatch door) (wagon) (wagon) g404 (left rear side of luggage room) Driver seat belt switch From g200 (diagram 1 of 3) Fuel sender G200 (left kick panel) G302 (below center console) G905 (sedan) (right "c" pillar) High mounted stop light Left front door lock actuator Left license light Left rear combination light Left rear door switch Left rear power window switch Left side marker light Left sunroof relay License light (sedan) M26-1 M26-3 Map light Multifunction switch Nca Overhead console lights Power window main switch Rear glass defogger Rear wiper motor Rear wiper relay (wagon only) Right license light Right rear combination light Right rear door switch Right sunroof relay Room light Srs control module Transaxle & key lock control module W/ sunroof W/o sunroof Электросхема подключение массы заземления (3 из 3) для Hyundai Elantra GLS 1997 Электросхема подключение массы заземления (3 из 3) для Hyundai Elantra GLS 1997 - Список элементов: 39 Brake fluid level sensor C01 Ckp sensor Ckp sensor shield Cmp sensor Cmp sensor shield Condenser fan motor Drl control module E59-1 E59-2 Engine compartment relay & fuse box Engine compartment relay box Engine control module From g200 (diagram 1 of 3) Front heated oxygen sensor shield Front wiper motor G100 (front of left front fender) G109 (right radiator support) G131 (on intake manifold) Head lamp relay Horn Ignition coil shield 1 Ignition coil shield 2 Knock sensor Knock sensor shield Left front park/turn signal light Maf sensor Multi- function switch Multi- function switch (w/o drl) Nca Pulse generator a shield Pulse generator b shield Radiator fan motor Rear heated oxygen sensor shield 1 Rear heated oxygen sensor shield 2 Right front park/turn signal light Start relay Transaxle control module W/ drl
Звуковой сигнал Гудок Электросхема звукового сигнал Гудка для Hyundai Elantra GLS 1997 Электросхема звукового сигнал Гудка для Hyundai Elantra GLS 1997 - Список элементов: 11 Clock spring Engine compartment fuse/relay box (right front corner of engine compartment, behind battery) G109 (right radiator support) Horn (behind left side of front bumper) Horn fuse 10a Horn relay Horn switches Hot at all times Multifunction switch Nca Steering wheel
Магнитола Мультимедия Электросхемы магнитолы для Hyundai Elantra GLS 1997 Электросхемы магнитолы для Hyundai Elantra GLS 1997 - Список элементов: 30 Antenna Audio B/alarm fuse 10a Bat input Dash fuse box Engine compartment relay & fuse box Fuse 10a G200 (left kick panel) Grd Hot at all times Hot in on or acc Ign input Ill (+) Ill (-) Interior lights system Left front speaker Left rear speaker Left tweeter speaker Lf (+) Lf (-) Lr (+) Lr (-) Red Rf (+) Rf (-) Right front speaker Right rear speaker Right tweeter speaker Rr (+) Rr (-)
ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG Электросхема подушек безопасности SRS AirBag для Hyundai Elantra GLS 1997 Электросхема подушек безопасности SRS AirBag для Hyundai Elantra GLS 1997 - Список элементов: 30 (below center (gl) (gls) (or nca) Clock spring Console) Dash fuse box (left side of dash) Data link connector (left side of dash) Diag input Driver air bag Fuse 10 10a Fuse 12 15a G302 Ground High side Hot in on and start I01-1 I01-3 I04-3 Ignition Ind ctrl Instrument cluster Low side Nca Pass high Pass low Passenger air bag Srs control module (below rear of console) Srs indicator Steering wheel
ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ Электросхема предупреждающей системы для Hyundai Elantra GLS 1997 Электросхема предупреждающей системы для Hyundai Elantra GLS 1997 - Список элементов: 26 (gl) (gls) Burg alarm b+ fuse 10a Chime bell Chime bell (upper left side of dash) Dash fuse box (behind left side of dash) Door ind Door switch Door warn switch Driver seat belt switch Electronic time & alarm control module (below radio) Engine compartment fuse/relay box (right front corner of eng compt) Etacs cluster fuse 10 10a G200 (left kick panel) G404 (wagon) (left rear side of luggage room) G904 (sedan) (left "c" pillar) Ground Hot at all times Hot in on or start Ign key/ door warning switch Instrument cluster Interior lights system Left front door switch Nca Power Seat belt ind Seat belt switch
ПРИБОРНАЯ ПАНЕЛЬ Электросхема панели приборов, GL Model для Hyundai Elantra GLS 1997 Электросхема панели приборов, GL Model для Hyundai Elantra GLS 1997 - Список элементов: 63 "abs" system indicator "brake" system indicator "o/d off" indicator Anti-lock brakes system B/alarm fuse 10a Brake fluid level sensor (in brake fluid reservoir) C11 Charge warning indicator Cruise control module (center of dash) Cruise control system Cruise indicator Dash fuse box (left kick panel) Data link connector (left side of dash) Daytime running lamp (drl) control module (left front fender) Digital clock Diode z01 Door ajar indicator Engine compartment fuse/relay box (right front corner of engine compt) Engine control module (ecm) (left side of dash) Engine coolant temperature gauge Engine coolant temperature sender (right side of intake manifold, near coolant outlet) Exterior lights system Fasten seat belt indicator Fuel gauge Fuel sender Fuel tank Fuse 10 10a Fuse 13 15a G131 (on intake manifold) G200 (left kick panel) G404 (wagon) (left rear side of trunk) G904 (sedan) (left "c" pillar) Headlights system High beam indicator Hot at all times Hot in on or acc Hot in on or start I03 I04-1 I04-2 I04-3 Illumination Instrument cluster Interior lights system Left turn indicator Light switch Low fuel indicator Malfunction indicator lamp (mil) "check engine" Multifunction switch Nca Oil pressure indicator Oil pressure switch (lower left side of engine) Parking brake switch Red Reed switch Right turn indicator Srs "air bag" indicator Starting/charging system Tachometer Transaxle control module (tcm) (left side of dash) Transmissions system Trunk ajar indicator Warning systems Электросхема панели приборов, GLS Model для Hyundai Elantra GLS 1997 Электросхема панели приборов, GLS Model для Hyundai Elantra GLS 1997 - Список элементов: 63 "abs" system indicator "brake" system indicator "o/d off" indicator Anti-lock brakes system B/alarm fuse 10a Brake fluid level sensor (in brake fluid reservoir) C11 Charge warning indicator Cruise control module (center of dash) Cruise control system Cruise indicator Dash fuse box (left kick panel) Data link connector (left side of dash) Daytime running lamp (drl) control module (left front fender) Digital clock Diode z01 Door ajar indicator Engine compartment fuse/relay box (right front corner of engine compt) Engine control module (ecm) (left side of dash) Engine coolant temperature gauge Engine coolant temperature sender (right side of intake manifold, near coolant outlet) Exterior lights system Fasten seat belt indicator Fuel gauge Fuel sender Fuel tank Fuse 10 10a Fuse 13 15a G131 (on intake manifold) G200 (left kick panel) G404 (wagon) (left rear side of trunk) G904 (sedan) (left "c" pillar) Headlights system High beam indicator Hot at all times Hot in on or acc Hot in on or start I01-1 I01-2 I01-3 I03 Illumination Instrument cluster Interior lights system Left turn indicator Light switch Low fuel indicator Malfunction indicator lamp (mil) "check engine" Multifunction switch Nca Oil pressure indicator Oil pressure switch (lower left side of engine) Parking brake switch Red Reed switch Right turn indicator Srs "air bag" indicator Starting/charging system Tachometer Transaxle control module (tcm) (left side of dash) Transmissions system Trunk ajar indicator Waring systems
ПРИВОД ЗЕРКАЛ Электросхема привода зеркал для Hyundai Elantra GLS 1997 Электросхема привода зеркал для Hyundai Elantra GLS 1997 - Список элементов: 17 (left kick panel) Dash fuse box (left side of dash) Down G200 Hot in acc or on Left Left power door motor Left/right Left/right switch Master selector switch Nca Power door mirror switch Pwr dr mirror fuse 13 15a Right Right power door motor Up/down Up/down switch
ПРИВОД ЛЮКА И КРЫШИ Электросхема привода люка для Hyundai Elantra GLS 1997 Электросхема привода люка для Hyundai Elantra GLS 1997 - Список элементов: 22 (sedan) g904 (left "c" pillar) (wagon) g404 (left rear side of luggage room) Close Dash fuse box Hot at all times Hot in on Interior lights system Left sunroof relay (open/tilt down) (center front of roof) Nca Open Over- head console assembly Right sunroof relay (close/tilt up) (center front of roof) Roof open Roof up Roof closed Roof down Sun roof fuse 16 10a Sun roof fuse 6 15a Sunroof motor (center front of roof) Sunroof switch Tilt down Tilt up
ПРИВОД СТЕКЛОПОДЪЕМНИКОВ Электросхема стеклоподъемников для Hyundai Elantra GLS 1997 Электросхема стеклоподъемников для Hyundai Elantra GLS 1997 - Список элементов: 27 Control unit Dash fuse box (left kick panel) Down Engine compartment relay box (right front corner of engine compt) Fuse 16 10a Fusible link c 30a (pnk) G203 (right kick panel) G404 (wagon) (left rear side of trunk) G904 (sedan) (left c pillar) Hot at all times Hot in on Interior lights system Left front window motor Left front window switch Left rear window motor Left rear window switch Lock switch Nca Off Off down Passenger compartment relay box (under left side of dash, left of steering column) Power window main switch Power window relay Right front window motor Right front window switch Right rear window motor Right rear window switch
СИСТЕМА АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ СИСТЕМЫ ABS Электросхема антиблокировочной тормозной системы АБС (ABS) для Hyundai Elantra GLS 1997 Электросхема антиблокировочной тормозной системы АБС (ABS) для Hyundai Elantra GLS 1997 - Список элементов: 40 (gl) (gls) (w/ cruise) (w/o cruise) Abs control module (in trunk compt, inside right side panel) Abs ind Abs modulator (right front of engine compt) Abs relay box (right rear of engine compt) Computer data lines system Dash fuse box (left kick panel) Data link connector (left side of i/p) E58 Engine compartment fuse/relay box (right front corner of engine compt) Exterior lights system Fail safe relay Fuse 10 10a Fuse 11 10a Fuse 3 15a Fusible link h 30a (pnk) G117 (right rear of engine compt) G203 (right kick panel) Hot at all times Hot in on or start I01-1 I01-3 I04-3 Instrument cluster Left front sol Left front wheel sensor Left rear sol Left rear wheel sensor M87 Nca Pump motor (right rear of engine compartment) Pump motor relay Red Right front sol Right front wheel sensor Right rear sol Right rear wheel sensor Stop lamp switch (brake pedal support)
Система антизапотевания Электросхема систем антизапотевания для Hyundai Elantra GLS 1997 Электросхема систем антизапотевания для Hyundai Elantra GLS 1997 - Список элементов: 27 (wagon)) Charging system Dash fuse box (left side of dash) Defogger relay Defogger switch Electronic time and alarm control module (behind center of dash) Etacs, cluster fuse 10 10a G203 (right kick panel) G206 (center of dash) G404 (left rear of quarter panel) G406 (center of hatch) G905 (right "c" pillar) Generator Generator (lower right front corner of engine) Hot at all times Hot in on or start Illumination Interior lights system Off Power Rear defogger indicator Rear glass defogger Rear glass defogger relay (behind left side of rear seat (sedan), at "d"pillar Rear glass defogger switch Rr htd fuse 5 30a Sedan Wagon
СИСТЕМА КОНДИЦИОНЕРА Электросхема кондиционера A/C для Hyundai Elantra GLS 1997 Электросхема кондиционера A/C для Hyundai Elantra GLS 1997 - Список элементов: 48 (left side of engine) (right front (right side of i/p) 1995 vftc c A/c compressor clutch A/c dual pressure A/c fuse 10a A/c relay A/c switch Blower motor Blower relay (in engine compartment relay box) Blower resistors (behind right side of i/p) Blower switch Compt) Condenser fan motor Condenser fan relay Dash fuse box Diode Engine compartment fuse/relay box Engine control module (behind left side of i/p) Fre Fuse 10a Fusible link b 20a Fusible link d 20a Fusible link g 30a Fusible link k 30a G100 (left front of engine compt) G101 (right front of engine compt) G112 G201 G201 (right side of i/p) Hot at all times Hot in on Iii Iiii Illumination Interior lights system Mfi control relay (above left kick panel) Nca Of engine Off Radiator fan motor Radiator fan relay Rec Red Switch Thermostatic switch (right side of i/p) Transaxle control module схема нагревателя для Hyundai Elantra GLS 1997 схема нагревателя для Hyundai Elantra GLS 1997 - Список элементов: 15 Blower motor Blower relay (in engine compartment relay box) Blower resistors (behind right side of i/p) Blower switch Dash fuse box Engine compartment fuse/relay box Fuse 10a Fusible link k 30a G201 (right side of i/p) Hot at all times Hot in on Iii Iiii Nca Off
СИСТЕМА КРУИЗКОНТРОЛЯ Электросхема системы круизконтроля для Hyundai Elantra GLS 1997 Электросхема системы круизконтроля для Hyundai Elantra GLS 1997 - Список элементов: 65 (gl) (gl) (gls) (gls) (wagon) g404 (left rear side of trunk) A/t shift lever Automatic transaxle C01 Control valve Cruise clutch pedal position switch Cruise control actuator (right rear of engine compt) Cruise control module (under center of dash, behind radio) Cruise control switch Cruise ctl ind Cruise ind Cruise on in Cruise on ind Cruise switch Dash fuse box (left kick panel) Data link connector (left side of dash) Diode z03 Dlc E59-1 E59-2 Engine control module (ecm) (left side of dash) Exterior lights system Fuse 10 10a Fuse 15 10a Fuse 16 10a Fuse 3 15a G200 (left kick panel) G206 (center of dash) G904 (sedan) (left "c" pillar) Ground Hot at all times Hot in on Hot in on or start I-03 I04-1 i01-1 I04-3 i01-1 Instrument cluster Interior lights system Manual transaxle Multifunction switch N d Nca O/d off ind O/d on in Off Overdrive switch Power Prk/neutral in (a/t) cltch postion in (m/t) Red Release valve Resume/ accel Resume/accel Set/ coast Set/coast in Starting/ charging system Starting/charging system Stop lamp sw Stop lamp switch Transaxle control module (tcm) (left side of dash) Transaxle range switch (on top of transaxle) Vacuum motor Vehicle spd in
СИСТЕМА ОХЛАЖДЕНИЯ Электросхема системы охлаждения для Hyundai Elantra GLS 1997 Электросхема системы охлаждения для Hyundai Elantra GLS 1997 - Список элементов: 16 A/c relay A/t only Condenser fan motor Condenser fan relay Engine compartment fuse/relay box Engine control module (behind left side of dash) Engine control system Engine coolant temperature sensor (right front of engine) Fusible link g 30a (pnk) G100 (front of left front fender) G107 (behind right headlight) Hot at all times Nca Radiator fan motor Radiator fan relay Red
СИСТЕМА ПЕРЕДАЧИ ДАННЫХ Электросхема компьютерной линии передачи данных CAN для Hyundai Elantra GLS 1997 Электросхема компьютерной линии передачи данных CAN для Hyundai Elantra GLS 1997 - Список элементов: 33 (under left side of dash) transmission control module Abs Abs control module (right side of trunk) Airbag B/alarm fuse 10a Cruise Cruise control module (behind center of dash, below radio) Cruise control system Cruise ctrl ind Data link conn Data link connector (left side of dash) Diagnosis Diode (near left kick panel) E59-1 E59-2 Engine compartment fuse/relay box (right front corner of engine compartment) Engine control module (behind left side of dash) Engine controls system G200 (left kick panel) Ground Hot at all times K-line L-line Power Sedan only Sensor ground Serial data input/ output Srs control module (under rear of console) Sw for char map Tcm Vehicle spd in Vehicle spd sig Vehicle speed
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЯ
1.8L 1.8L, Электросхема системы управления двигателя (1 из 3) для Hyundai Elantra GLS 1997 1.8L, Электросхема системы управления двигателя (1 из 3) для Hyundai Elantra GLS 1997 - Список элементов: 67 (gl) (gls) A/c relay cntrl a/c relay cntrl a/c relay cntrl a/c relay cntrl a/c relay cntrl a/c relay cntrl a/c relay cntrl a/c relay cntrl a/c relay cntrl a/c relay cntrl a/c relay cntrl a/c relay cntrl a/c relay cntrl a/c relay cntrl a/c relay cntrl a/c relay cntrl a/c relay cntrl Acc Air conditioning system Burg alarm b+ fuse 10a Can close valve cntrl Canister close valve (behind left headlamp) Cluster Cmp sensor input Cond fan rel cntrl Cooling fans system Crankshaft pos sens a Crankshaft pos sens b Crankshaft position (ckp) sensor (lower front of engine) Dash fuse box (behind left side of dash, above kick panel) Ecm rel power input ecm rel power input ecm rel power input ecm rel power input ecm rel power input ecm rel power input ecm rel power input ecm rel power input ecm rel power input ecm rel power input ecm rel power input ecm rel power input ecm rel power input ecm rel power input ecm rel power input ecm rel power input ecm rel power input Eng speed sig output Engine compartment fuse/relay box (right front corner of eng compt) Engine compartment fuse/relay box (right front corner of engine compartment) Engine control module (ecm) (behind left side of dash) Front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl front ho2s htr cntrl Front ho2s sensor Fuel inj 1 cntrl fuel inj 1 cntrl fuel inj 1 cntrl fuel inj 1 cntrl fuel inj 1 cntrl fuel inj 1 cntrl fuel inj 1 cntrl fuel inj 1 cntrl Fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl fuel inj 2 cntrl Fuel inj 3 cntrl Fuel inj 4 cntrl fuel inj 4 cntrl fuel inj 4 cntrl fuel inj 4 cntrl fuel inj 4 cntrl fuel inj 4 cntrl fuel inj 4 cntrl fuel inj 4 cntrl Fuel pump (below center of rear seat) Fuel pump relay Fuel pump relay cntrl fuel pump relay cntrl fuel pump relay cntrl fuel pump relay cntrl fuel pump relay cntrl fuel pump relay cntrl fuel pump relay cntrl fuel pump relay cntrl Fuse 10 10a G117 (right rear of engine, on intake manifold) G404 (wagon) (left side of cargo area) G904 (sedan) (base of left "c" pillar) Ground Ground ground ground ground ground ground ground ground Ground ground ground ground ground ground ground ground ground ground ground ground ground ground ground ground ground Hot at all times Hot at all times hot at all times hot at all times hot at all times hot at all times hot at all times hot at all times hot at all times hot at all times hot at all times hot at all times hot at all times hot at all times hot at all times hot at all times hot at all times hot at all times I01-3 i04-3 I04-3 i01-1 Idle speed cntrl open Idle speed ctrl close idle speed ctrl close idle speed ctrl close idle speed ctrl close idle speed ctrl close idle speed ctrl close idle speed ctrl close idle speed ctrl close Ig1 Ign coil 1 cntrl Ign coil 2 cntrl Ignition ignition ignition ignition ignition ignition ignition ignition ignition ignition ignition ignition ignition ignition ignition ignition ignition switch switch switch switch switch switch switch switch switch switch switch switch switch switch switch switch switch Instrument Instrument cluster system Lock Maf sensor ground Maf sensor input maf sensor input maf sensor input maf sensor input maf sensor input maf sensor input maf sensor input maf sensor input maf sensor input maf sensor input maf sensor input maf sensor input maf sensor input maf sensor input maf sensor input maf sensor input maf sensor input Malfunction indicator Memory power Mfi cntrl relay mfi cntrl relay mfi cntrl relay mfi cntrl relay mfi cntrl relay mfi cntrl relay mfi cntrl relay mfi cntrl relay mfi cntrl relay mfi cntrl relay mfi cntrl relay mfi cntrl relay mfi cntrl relay mfi cntrl relay mfi cntrl relay mfi cntrl relay mfi cntrl relay Mil indicator Nca Passenger compartment relay box (behind left side of dash) Purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve purge cntrl sol valve Radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl radiator fan rel cntrl Rear ho2s htr cntrl Rear ho2s sensor Rear ho2s sensor rear ho2s sensor rear ho2s sensor rear ho2s sensor rear ho2s sensor rear ho2s sensor rear ho2s sensor rear ho2s sensor rear ho2s sensor rear ho2s sensor rear ho2s sensor rear ho2s sensor rear ho2s sensor rear ho2s sensor rear ho2s sensor rear ho2s sensor rear ho2s sensor Sfi control relay (behind left side of dash) Start Tp sensor output Transaxle control module Vehicle speed input vehicle speed input vehicle speed input vehicle speed input vehicle speed input vehicle speed input vehicle speed input vehicle speed input vehicle speed input vehicle speed input vehicle speed input vehicle speed input vehicle speed input vehicle speed input vehicle speed input vehicle speed input vehicle speed input 1.8L, Электросхема системы управления двигателя (2 из 3) для Hyundai Elantra GLS 1997 1.8L, Электросхема системы управления двигателя (2 из 3) для Hyundai Elantra GLS 1997 - Список элементов: 20 (right rear of engine, below intake manifold) (right rear of engine, on intake manifold) Camshaft position (cmp) sensor (rear of engine, near coolant outlet) Condenser Front heated oxygen sensor (ho2s) (on exhaust pipe, front of catalytic converter) Fuel inj 1 Fuel inj 2 Fuel inj 3 Fuel inj 4 Fuel pump check connector (right rear of engine compt, taped to harness) G117 Idle speed control actuator (right rear (right rear of engine) Ignition coil assembly (top left side of engine) Ignition coils Mass air flow (maf) sensor (in air intake duct) Nca Purge control solenoid valve (left rear of engine compt) Rear heated oxygen sensor (ho2s) (on exhaust pipe, rear of catalytic converter) Spark plugs Throttle position (tp) sensor (on throttle body assembly) 1.8L, Электросхема системы управления двигателя (3 из 3) для Hyundai Elantra GLS 1997 1.8L, Электросхема системы управления двигателя (3 из 3) для Hyundai Elantra GLS 1997 - Список элементов: 35 (left side of dash) A/c pressure sw input A/c request input A/t Acceleration sens input Acceleration sensor (left rear corner of engine compt) Air conditioning system Automatic trans mode B/up lp, t/sig lp fuse 9 10a Computer data lines system Dash fuse box (behind left side of dash, above kick panel) Data link connector (dlc) Diagnosis Diode (below left side of dash) Eng cool temp sens in Engine control module (ecm) (behind left side of dash) Engine coolant temperature sensor (right side of intake manifold) Fuel tank fuel tank fuel tank fuel tank fuel tank pressure sensor pressure sensor pressure sensor pressure sensor pressure sensor (below vehicle, (below vehicle, (below vehicle, (below vehicle, (below vehicle, near left near left near left near left near left rear strut) Fuel tank pres sens in G117 (right rear of engine, on intake manifold) Hot in on or start Iat sensor input Ignition input Intake air temperature sensor (in air cleaner housing) Knock sens sig input Knock sensor (attached to engine block) M/t Mil request input Nca P/n in (a/t) or pwr in (m/t) Ref voltage Sensor ground Tp sensor input Transaxle range switch (top front of transaxle) Transmission controls system
Система Фар Электросхема фар, С DRL для Hyundai Elantra GLS 1997 Электросхема фар, С DRL для Hyundai Elantra GLS 1997 - Список элементов: 40 (gl) (gls) (gls) (gl) (wagon) g404 (left rear side of trunk) Dash fuse box (left kick panel) Diode z04 Diode z05 Drl control module (left front fender) Drl relay Drl resistor (left front fender) Engine compartment fuse/relay box (right front of engine compt) Flash Fuse 10a Fusible link f 30a (pnk) G100 (front of left front fender) G904 (sedan) (left "c" pillar) Generator Head Head- lamp dimmer/ passing switch Headlamp relay High High beam indicator Hot at all times Hot in on Instru- ment cluster Interior lights system Interior lights system (rheostat) Left head- lamp Left headlamp fuse 10a Left taillamp fuse 10a Light switch Low Multi- function switch Nca Off Park Parking brake switch Red Right head- lamp Right headlamp fuse 10a Tail- lamp relay Электросхема фар, без DRL для Hyundai Elantra GLS 1997 Электросхема фар, без DRL для Hyundai Elantra GLS 1997 - Список элементов: 31 (gl) (gls) (wagon) g404 (left rear side of trunk) Dash fuse box Engine compartment fuse/relay box Flash Fuse 16 10a Fusible link f 30a (pnk) G100 (front of left front fender) G904 (sedan) (left "c" pillar) Head Head- lamp dimmer/ passing switch Head- lamp relay High High beam indicator Hot at all times Hot in on Instru- ment cluster Left head- lamp Left headlamp fuse 10a Light switch Low M26-2 M26-3 Multi- function switch Nca Off Park Red Right head- lamp Right headlamp fuse 10a
Стартер Генератор Электросхема Генератора для Hyundai Elantra GLS 1997 Электросхема Генератора для Hyundai Elantra GLS 1997 - Список элементов: 24 (gl) (gls) (right front corner of engine compt) engine compartment fuse/relay box Battery Battery ground Charge warning indicator Dash fuse box (left kick panel) E31-1 E31-2 Electronic time & alarm control module (under center of dash, below radio) Fuse 10 10a Fuse 9 10a Generator Generator relay Hot in on or start I01-1 I01-3 I04-2 I04-3 Indicators Instrument cluster M38-3 Red Starting system (start motor) Электросхема стартера для Hyundai Elantra GLS 1997 Электросхема стартера для Hyundai Elantra GLS 1997 - Список элементов: 27 A/t Acc Battery Battery ground Cruise control module (under radio, center of dash) E28 Engine compartment relay box (right front corner of engine compt) Fusible link j 30a (pnk) G100 (front of left front fender) G200 (left kick panel) Hold-in coil Ignition switch Lock M/t M21 M24 Motor N d Nca Pull-in coil Red Start Start motor Start relay Start solenoid Starter clutch pedal position switch (on clutch pedal bracket) Transaxle range switch (on top of transmission)

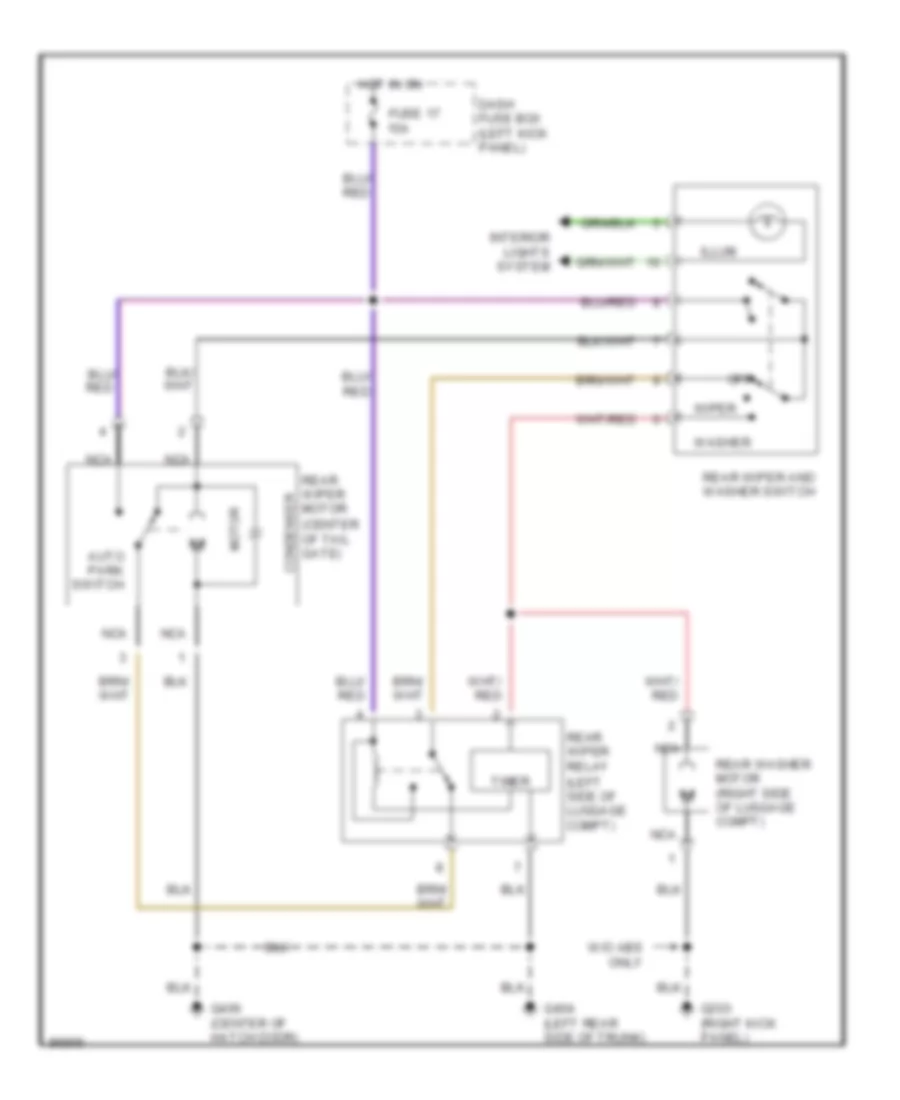

Стеклоочистители и Стеклоомыватели Дворники Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Hyundai Elantra GLS 1997 Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Hyundai Elantra GLS 1997 - Список элементов: 23 (wagon) g404 (left rear side of trunk) Auto parking Dash fuse box (left kick panel) Delay control Electronic time and alarm control module (under center of dash) Front washer motor (bottom of washer reservoir) Front wiper motor (left side of safety wall) Fuse 8 15a G131 (on intake manifold) G904 (sedan) (left "c" pillar) Hot in on Int Intermittent Intermittent time Multi- function switch Nca Off Parking switch Power Washer motor Washer switch Wiper motor Wiper switch Электросхема заднего стеклоочистителя дворника и омывателя, Универсал для Hyundai Elantra GLS 1997 Электросхема заднего стеклоочистителя дворника и омывателя, Универсал для Hyundai Elantra GLS 1997 - Список элементов: 23 (center of tail gate) (left side of luggage compt) Auto park switch Condenser Dash fuse box (left kick panel) Fuse 17 15a G203 (right kick panel) G404 (left rear side of trunk) G406 (center of hatch door) Hot in on Illum Interior lights system Motor Nca Off Rear washer motor (right side of luggage compt) Rear wiper and washer switch Rear wiper motor Rear wiper relay Timer W/o abs only Washer Wiper
ЦЕНТРАЛЬНЫЙ ЗАМОК Электросхема центрального замка для Hyundai Elantra GLS 1997 Электросхема центрального замка для Hyundai Elantra GLS 1997 - Список элементов: 9 (wagon) g404 (left rear side of trunk) Dash fuse box (left kick panel) Fuse 2 15a G904 (sedan) (left "c" pillar) Hot at all times Left front door lock actuator Left rear door lock actuator Right front door lock actuator Right rear door lock actuator
