Разделы схем — 10 (всего 14)
Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Звуковой сигнал Гудок Магнитола Мультимедия Подогрев стекол и зеркал ПРИВОД ЗЕРКАЛ ПРИВОД СТЕКЛОПОДЪЕМНИКОВ СИСТЕМА ОХЛАЖДЕНИЯ Стартер Генератор Стеклоочистители и Стеклоомыватели Дворники ЦЕНТРАЛЬНЫЙ ЗАМОК

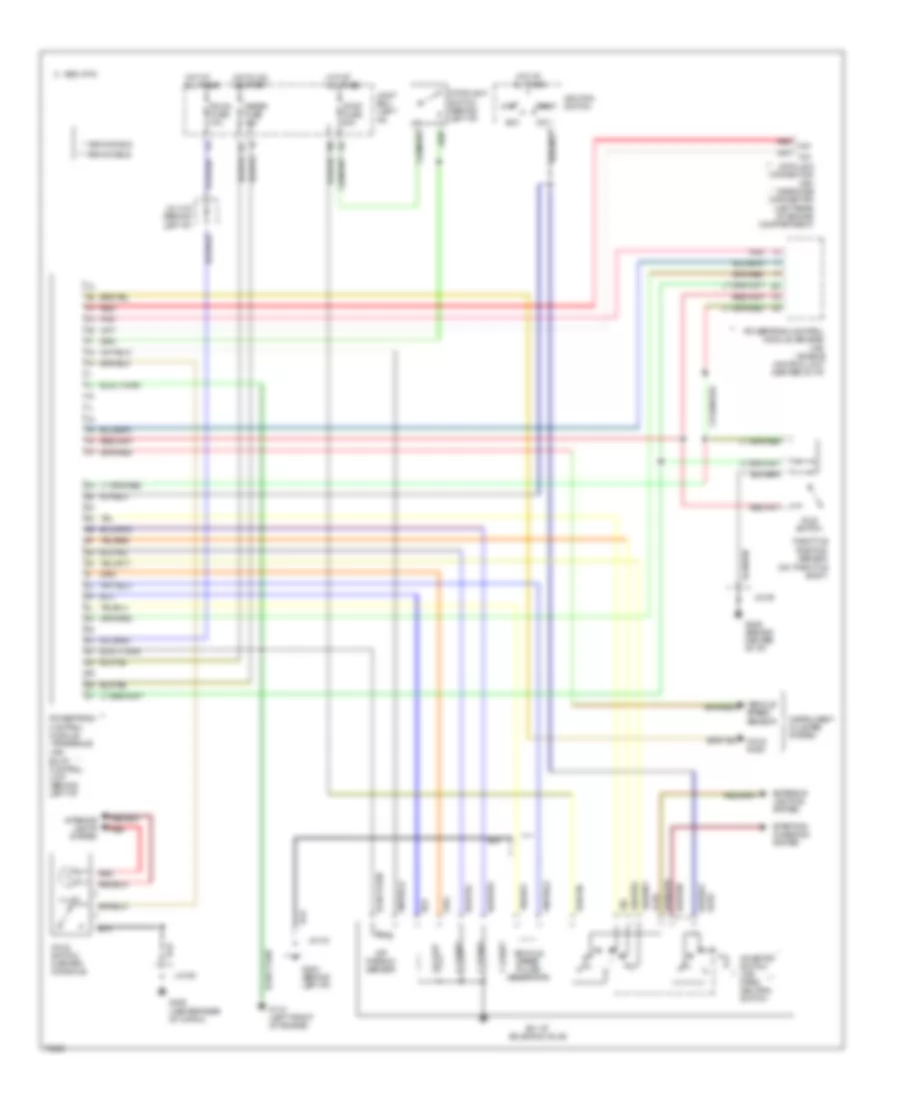

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Трэнсмишен-Сиркуит, Калифорния для Mazda 323 SE 1993 Трэнсмишен-Сиркуит, Калифорния для Mazda 323 SE 1993 - Список элементов: 56 (left rear of engine compartment) (or) (or) engine control unit (center of i/p) * 1993 models ** 1994 models 1-2 shift 1995 vftc c 2-3 shift 3-4 shift A2-03 Acc Atf thermo- sensor Data link connector (or) diagnosis connector Ec- at solenoid valve Ec-at control unit (behind left i/p) Exterior lighting system G110 (left front of engine) G202 (behind left i/p) G206 (behind center of i/p) G406 (center rear of hatch) H-02 Hold indic Hold switch (center console) Hot at all times Hot at all times Hot in on or start I/p) Idle switch Ignition switch Illum. Inhibitor switch l (or) park/ neutral switch Instrument cluster system Interior lights system J/c x-19 (behind left i/p) J/c-03 J/c-06 J/c-09 Joint box (left Lockup Meter fuse 15a Off Pnk Position sensor (on throttle body) Powertrain control module (engine) Powertrain control module (transaxle) Red Red fat Room fuse 10a Sensor Start Starting/ charging system Stop fuse 20a Stoplight switch (behind left i/p) Throttle Vehicle speed Vehicle speed pulse generator Электросхема коробки передач АКПП, федеральная для Mazda 323 SE 1993 Электросхема коробки передач АКПП, федеральная для Mazda 323 SE 1993 - Список элементов: 38 1-2 shift 2-3 shift 3-4 shift A-02 Acc Atf thermo- sensor B2-24 Ec-at solenoid valve Engine control unit (or) powertrain control module (behind center of i/p) Exterior lighting system G110 (left front of engine) G405 (protege) (right rear side of trunk) G406 (323) (center rear of hatch) Hold indic Hold switch (center console) Hot at all times Hot at all times Hot in on or start Ignition switch Illum. Instru- ment cluster system Interior lights system J/c x-19 (behind left i/p) Joint box (left i/p) Left i/p) Lockup Meter fuse 15a Off Park/neutral switch Red Room fuse 10a Sensor Start Starting/ charging system Stop fuse 20a Stoplight switch (behind left i/p) Vehicle speed Vehicle speed pulse generator
Звуковой сигнал Гудок Электросхема звукового сигнал Гудка для Mazda 323 SE 1993 Электросхема звукового сигнал Гудка для Mazda 323 SE 1993 - Список элементов: 7 Hazard fuse 15a Horn relay (left side of i/p) Horn switch Hot at all times Joint box (left kick panel) Left horn (left front of engine compartment) Right horn (right front of engine compartment)
Магнитола Мультимедия Электросхемы магнитолы для Mazda 323 SE 1993 Электросхемы магнитолы для Mazda 323 SE 1993 - Список элементов: 14 1995 vftc c Audio system Hot at all times Hot in accy or on Interior lights system J-01 J-02 Joint box (left kick panel) Left front speaker Left rear speaker Radio fuse 15a Right front speaker Right rear speaker Room fuse 10a
Подогрев стекол и зеркал Электросхема подогрева стекол и зеркал для Mazda 323 SE 1993 Электросхема подогрева стекол и зеркал для Mazda 323 SE 1993 - Список элементов: 20 A/t (ex. calif) A/t calif Central processing unit (cpu) Defog fuse 20a Engine control unit (behind center of i/p) G206 (center of i/p) G405 G407 (center rear of of trunk ) Hot in run or start Interior lights system Joint box (behind left side of i/p) Joint box (behind left side of i/p) Joint connector (behind center of i/p) Joint connector (right rear side of trunk) M/t (ex. calif) M/t calif Protege Rear window defroster Rear window defroster switch Red
ПРИВОД ЗЕРКАЛ Электросхема привода зеркал для Mazda 323 SE 1993 Электросхема привода зеркал для Mazda 323 SE 1993 - Список элементов: 12 Down G206 (center of i/p) Hot in acc or run Joint box (behind left side of i/p) Left Left power outside mirror motor Left/right Power outside mirror switch Radio fuse 15a Right Right power outside mirror motor Up/down
ПРИВОД СТЕКЛОПОДЪЕМНИКОВ Электросхема стеклоподъемников для Mazda 323 SE 1993 Электросхема стеклоподъемников для Mazda 323 SE 1993 - Список элементов: 13 Close G202 Hot in run Joint box (left kick panel) Joint connector (left side of i/p) Left front power window regulator Open Power window fuse 30a Power window main switch Power- cut switch Red Right front power window regulator Right front power window sub switch
СИСТЕМА ОХЛАЖДЕНИЯ Электросхема системы охлаждения (2 из 1) для Mazda 323 SE 1993 Электросхема системы охлаждения (2 из 1) для Mazda 323 SE 1993 - Список элементов: 16 Air conditioning system: a/c relay C 1996 vftc Cooling fan fuse 30a Cooling fan motor (left front side of engine compartment) Cooling fan relay (in fuse box, left side of engine compartment) Diagnosis connector (left rear of engine compartment) Ecu (behind center of i/p) Egi main relay (in fuse box, left side of inner fender panel) Engine fuse 15a Fuse box (left side of engine compartment) G106 Hot at all times Hot in run or start Joint box (left side of i/p) Joint connector (behind left headlamp) Water thermoswitch (top center of engine)
Стартер Генератор Электросхема Генератора для Mazda 323 SE 1993 Электросхема Генератора для Mazda 323 SE 1993 - Список элементов: 14 1996 vftc c Alternator Battery Charge Fuel inj fuse 30a Hot in run or start Indicator Instrument cluster Joint box (left side of i/p) Main fuse 80a Main fuse block (left front fender) Meter fuse 15a Nca Starter Электросхема стартера, A/T для Mazda 323 SE 1993 Электросхема стартера, A/T для Mazda 323 SE 1993 - Список элементов: 18 Acc Battery California only Cruise control unit (behind right kick panel) Ec-at control unit (left side of i/p) Engine control unit (behind center of dash) Except california Ignition switch Inhibitor switch (on top side of transaxle) Instrument cluster Main fuse 80a Main fuse block (left front fender) Nca Off P/n switch Power distribution system: st sign fuse Start Starter Электросхема стартера, M/T для Mazda 323 SE 1993 Электросхема стартера, M/T для Mazda 323 SE 1993 - Список элементов: 12 Acc Battery Ignition switch Instrument cluster Main fuse 80a Main fuse block (left front fender) Nca Off Power distribution system: st sign fuse Start Starter Starter interlock switch (on bracket, above clutch pedal)

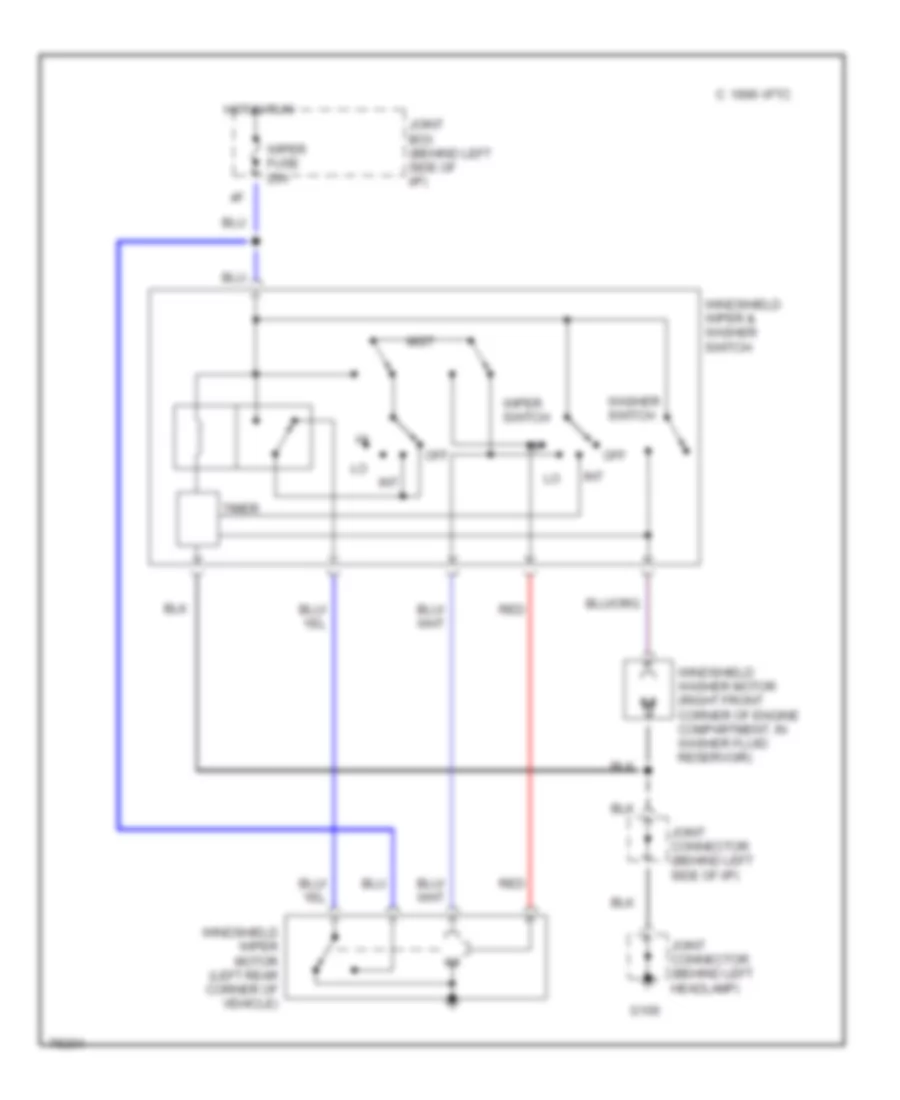

Стеклоочистители и Стеклоомыватели Дворники Электросхема переднего дворника стеклоочистителя и омывателя для Mazda 323 SE 1993 Электросхема переднего дворника стеклоочистителя и омывателя для Mazda 323 SE 1993 - Список элементов: 17 C 1996 vftc G106 Hot in run Int Joint box (behind left side of i/p) Joint connector (behind left headlamp) Joint connector (behind left side of i/p) Mist Off Red Timer Washer switch Windshield washer motor (right front corner of engine compartment, in washer fluid reservoir) Windshield wiper & washer switch Windshield wiper motor (left rear corner of vehicle) Wiper fuse 20a Wiper switch Электросхема заднего стеклоочистителя и омывателя стекла для Mazda 323 SE 1993 Электросхема заднего стеклоочистителя и омывателя стекла для Mazda 323 SE 1993 - Список элементов: 14 C 1996 vftc Central processing unit (cpu) G106 Hot in acc run or start Hot in run Joint box (behind left side of i/p) Joint box (under left side of i/p) Joint connector (behind left headlight) Joint connector (behind left side of i/p) Meter fuse 15a Rear washer motor (right rear corner of luggage compartment, in washer fluid reservoir) Rear wiper & washer switch Rear wiper fuse 10a Rear wiper motor (in center of liftgate)
ЦЕНТРАЛЬНЫЙ ЗАМОК Электросхема центрального замка для Mazda 323 SE 1993 Электросхема центрального замка для Mazda 323 SE 1993 - Список элементов: 15 1996 vftc c Door lock fuse 30a Door lock switch Door lock timer unit (left side of i/p) G202 Hot at all times Joint box (left side of i/p) Joint connector (left side of i/p) Left rear door lock actuator Lock Red Right front door lock actuator Right rear door lock actuator Room fuse 10a Unlock
