Все схемы для электропроводки Mazda BLE-5 1993 2200

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

Электросхема коробки передач АКПП для Mazda BLE-5 1993 2200

Электросхема коробки передач АКПП для Mazda BLE-5 1993 2200 - Список элементов:

• (on accelerator pedal bracket)
• 1995 vftc c
• 4-3
• Acc
• Cruise control unit (left i/p)
• Exterior lights system
• Fuse block (left i/p)
• G202 (behind left i/p)
• Hot at all times
• Hot in on or start
• Ignition switch
• Indic
• Instrument cluster system
• J/c 1
• J/c 6 (left i/p)
• Kick- down
• Kickdown and 4-3 switch
• Kickdown relay (left front corner of engine compt)
• Meter fuse 10a
• O/d off
• O/d off switch
• Off
• Park/neutral switch (base of gear selector)
• Pk/neut
• Pnk
• Powertrain control module (transmission) (left kick panel)
• Red
• Rev
• Solenoid valve (kickdown) (left side of transmission)
• Solenoid valve (o/d cancel) (left side of transmission)
• Start
• Starting/ charging system
• Vehicle speed sensor

Звуковой сигнал Гудок

Электросхема звукового сигнал Гудка для Mazda BLE-5 1993 2200

Электросхема звукового сигнал Гудка для Mazda BLE-5 1993 2200 - Список элементов:

• Fuse block (behind left side of i/p)
• Horn (behind right headlight)
• Horn relay (on right front fender panel) (2.2l) (on left front fender panel) (2.6l)
• Horn switch
• Hot at all times
• Stop fuse 15a

Магнитола Мультимедия

Электросхемы магнитолы для Mazda BLE-5 1993 2200

Электросхемы магнитолы для Mazda BLE-5 1993 2200 - Список элементов:

• 1995 vftc c
• Audio unit
• Cigar fuse 15a
• Fuse block (left side of i/p, near kick panel)
• Hot at all times
• Hot in accy or on
• I-02
• J-01
• J-02
• J-05
• Left front speaker
• Left rear speaker
• Red
• Right front speaker
• Right rear speaker
• Room fuse 15a
• W/ rear speakers

Стартер Генератор

Электросхема Генератора для Mazda BLE-5 1993 2200

Электросхема Генератора для Mazda BLE-5 1993 2200 - Список элементов:

• Alternator
• Battery
• Btn fuse 30a
• Charge
• Fuse block (behind left side of dash, near kick panel)
• Hot in run or start
• Indicator
• Instrument cluster
• Main fuse 80a
• Main fuse block (right front fender)
• Meter fuse 10a
• Nca
• Starter

Электросхема стартера, A/T для Mazda BLE-5 1993 2200

Электросхема стартера, A/T для Mazda BLE-5 1993 2200 - Список элементов:

• (w/ drl) drl & rear wheel abs control unit (behind center of dash)
• (w/o drl) rear wheel abs control unit (behind center of dash)
• 2.2l carb
• 2.2l cis & 2.6l
• 2.2l cis, 2.6l
• 2.6l 4x4 ec-at only
• Acc
• Battery
• Cruise control unit (left side of dash)
• Fuel pump relay (left kick panel)
• Ignition switch
• Lock
• Main fuse 80a
• Main fuse box (right front fender)
• Nca
• Powertrain control module (right kick panel)
• Powertrain control module (transmission) (behind left kick panel)
• Start
• Starter

Электросхема стартера, M/T для Mazda BLE-5 1993 2200

Электросхема стартера, M/T для Mazda BLE-5 1993 2200 - Список элементов:

• (w/ drl) drl & rear wheel abs control unit (behind center of dash)
• (w/o drl) rear wheel abs control unit (behind center of dash)
• 2.2l carb
• 2.2l cis & 2.6l
• Acc
• Battery
• Fuel pump relay (left kick panel)
• Ignition switch
• Lock
• Main fuse 80a
• Main fuse box (right front fender)
• Nca
• Powertrain control module (right kick panel)
• Start
• Starter
• Starter inter lock switch (on clutch pedal bracket)

Стеклоочистители и Стеклоомыватели Дворники

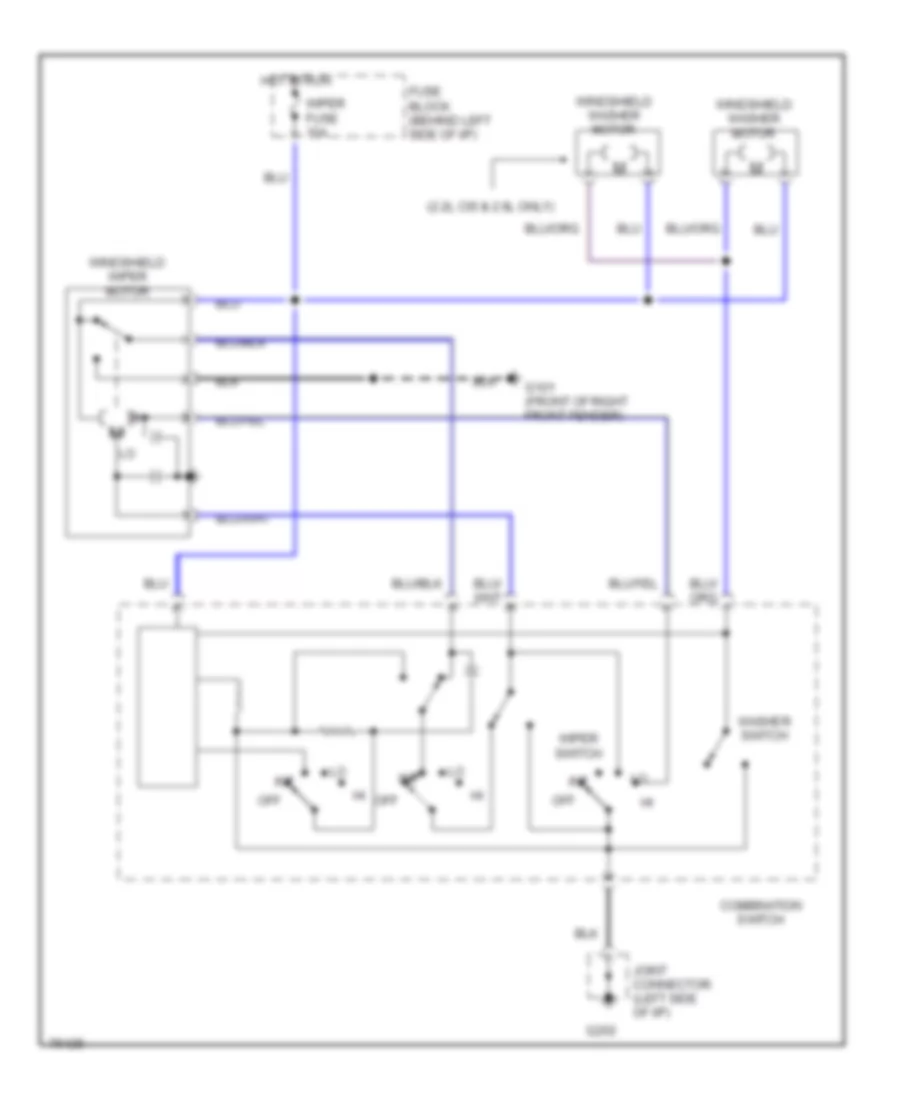

Электросхема стеклоочистителя, дворников и омывателя для Mazda BLE-5 1993 2200

Электросхема стеклоочистителя, дворников и омывателя для Mazda BLE-5 1993 2200 - Список элементов:

• (2.2l cis & 2.6l only)
• Combination switch
• Fuse block (behind left side of i/p)
• G101 (front of right front fender)
• G202
• Hot in run
• Int
• Joint connector (left side of i/p)
• Off
• Washer switch
• Windshield washer motor
• Windshield wiper motor
• Wiper fuse 15a
• Wiper switch
