Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала
2.6L
2.6L, Электросхема коробки передач АКПП для Mazda MPV 1993
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO
2.6L, Электросхема коробки передач АКПП для Mazda MPV 1993 - Список элементов:
- (below passenger's floorboard)
- 1995 vftc c
- 4-3
- 4gr cancel solenoid valve (o/d cancel) (left side of transmission)
- 4gr off switch (or) o/d off switch (left i/p)
- Acc
- Back-up light switch (right side of trans- mission)
- Body computer system
- Cruise control module (right kick panel)
- Engine control unit
- Exterior lights system
- G200 (left kick panel)
- Hot at all times
- Hot in on or start
- Ignition switch
- Instrument cluster system
- J/c 2
- Joint box (left i/p)
- Kick- down
- Kick-down and 4-3 switch (above accelerator pedal)
- Kick-down relay
- Kick-down solenoid valve (left side of transmission)
- Meter fuse 10a
- O/d off indic
- Off
- Oil pressure switch (right side of transmission)
- Park/neutral switch (right side of trans)
- Powertrain control module (engine) (or)
- Red
- Relay box (left rear engine compartment)
- Speed sensor
- Start
- Starting/ charging system
- Torque converter clutch solenoid valve (left side of transmission)
- Transmission control module (behind left i/p)
3.0L
3.0L, Электросхема раздатки для Mazda MPV 1993
3.0L, Электросхема раздатки для Mazda MPV 1993 - Список элементов:
- (below console) g302 (or) g300 (below left front seat)
- 1995 vftc c
- 4wd fuse 20a
- 4wd indic
- 4wd relay no. 1 (right rear engine compt)
- 4wd relay no. 2 (right rear engine compt)
- Afw switch (left rear engine compt)
- Anti-lock brakes system
- Buzzer
- Center diff-lock switch (left i/p)
- Change motor (back of transfer case)
- Change switch (back of transfer case)
- Free (afw) solenoid valve (left rear eng compt)
- G101 (front of right front fender)
- G112 (left side of engine)
- G119 (right front of engine)
- G200 (left kick panel)
- G206 (center of i/p)
- Hold and 4wd/2wd shift switch (left i/p)
- Hot in on
- Hot in on or start
- Instru- ment cluster system
- J/c
- Joint box (left i/p)
- Limit switches
- Lock (afw) solenoid valve (left rear eng compt)
- Lock indic
- Meter fuse 10a
- Multi-mode 4wd unit (left center of vehicle, behind trim panel)
- Position switches
- Red
3.0L, Электросхема коробки передач АКПП для Mazda MPV 1993
3.0L, Электросхема коробки передач АКПП для Mazda MPV 1993 - Список элементов:
- (2wd)
- (4wd)
- (left i/p)
- (or) 4wd/2wd shift
- (or) engine control unit (below passenger footwell)
- 1994 & 95 models
- 2wd
- 4wd
- Acc
- Alternator
- Central processing unit (above left kick panel)
- Connector (left i/p)
- Cruise control unit (right kick panel)
- Data link connector (1994 models) (left engine compartment)
- Diff-lock switch (4wd)
- Dropping resistor (left rear of engine compartment)
- Ec-at control
- Ec-at solenoid valve
- Electronic suspension system
- Exterior lights system
- G110 (left front of engine)
- G200 (left kick panel)
- Height level indicator light
- Hold
- Hold and mode switch (or) hold and 4wd/2wd shift switch (left i/p)
- Hold indic
- Hot at all times
- Hot at all times
- Hot in on or start
- I-17
- I/p)
- Ignition coil
- Ignition switch
- Inh sig fuse 10a
- Instrument cluster system
- J/c (behind right i/p)
- J/c 2
- Joint box (left
- Line press
- Lockup
- Meter fuse 10a
- Mode
- Models
- Off
- Overrunning clutch
- Position sensor (on throttle body)
- Power indic (2wd)
- Powertrain control module (engine)
- Room fuse 15a
- Sensor
- Shift a
- Shift b
- Speed
- Speed sensor (left rear of
- Start
- Starting/ charging system
- Temperature sensor (in transmission valve body assembly)
- Throttle
- Trans- missions system (4wd circuit)
- Transmission control module (or)
- Transmission fluid
- Transmission range switch (inhibitor switch) (on transmission)
- Transmission)
- Unit (behind left i/p)
Звуковой сигнал Гудок
Электросхема звукового сигнал Гудка для Mazda MPV 1993
Электросхема звукового сигнал Гудка для Mazda MPV 1993 - Список элементов:
- C 1996 vftc
- Horn relay (left side of engine compartment)
- Horn switch
- Horn, stop fuse 15a
- Hot at all times
- Joint box (left kick panel)
- Left horn (below left front headlight)
- Right horn (below right front headlight)
Магнитола Мультимедия
Электросхемы магнитолы, С Акустическое Уравновешивание для Mazda MPV 1993
Электросхемы магнитолы, С Акустическое Уравновешивание для Mazda MPV 1993 - Список элементов:
- (1990-1993) (1989)
- Acoustic equilibration controller
- Audio system
- Cigar fuse 15a
- Door speaker woofer amplifier (right kick panel)
- Front speaker amplifier
- Hot at all times
- Hot in accy or on
- Joint box (left kick panel)
- Left door speaker
- Left front speaker
- Left rear speaker
- Nca
- Pnk
- Rear speaker amplifier
- Red
- Right door speaker
- Right front speaker
- Right rear speaker
- Room fuse 15a 10a
Электросхемы магнитолы, без Акустическое Уравновешивание для Mazda MPV 1993
Электросхемы магнитолы, без Акустическое Уравновешивание для Mazda MPV 1993 - Список элементов:
- (1990-1993) (1989)
- Audio system
- Cigar fuse 15a
- Door speaker woofer amplifier (right kick panel)
- Hot at all times
- Hot in accy or on
- Joint box (left kick panel)
- Left door speaker
- Left front speaker
- Left rear speaker
- Pnk
- Red
- Right door speaker
- Right front speaker
- Right rear speaker
- Room fuse 15a 10a
- W/ rear speaker only
Подогрев стекол и зеркал
Электросхема подогрева стекол и зеркал для Mazda MPV 1993
Электросхема подогрева стекол и зеркал для Mazda MPV 1993 - Список элементов:
- Air con fuse 15a
- Central processing unit
- Defog fuse 40a
- Exterior lights system
- G206 (center of i/p)
- G410 (right side of hatch door)
- Hot at all times
- Hot in run
- Hot in run or start
- Interior lights system
- Joint box (below left side of i/p)
- Main fuse block (right rear corner of engine compartment)
- Meter fuse 10a
- Rear window defroster
- Rear window defroster relay (relay box, left rear of engine compartment)
- Rear window defroster/ hazard switch
- Timer
ПРИВОД ЗЕРКАЛ
Электросхема привода зеркал для Mazda MPV 1993
Электросхема привода зеркал для Mazda MPV 1993 - Список элементов:
- C 1996 vftc
- Cigar fuse 15a
- Down
- G206 (center of i/p)
- Hot in acc and run
- Joint box (below left side of i/p)
- Left
- Left power outside mirror
- Left/right
- Power outside mirror switch
- Right
- Right power outside mirror
- Up/down
ПРИВОД СТЕКЛОПОДЪЕМНИКОВ
Электросхема стеклоподъемников для Mazda MPV 1993
Электросхема стеклоподъемников для Mazda MPV 1993 - Список элементов:
- Close
- G20o
- Hot in run or start
- Joint box (left kick panel)
- Joint connector (left kick panel)
- Left front power window regulator
- Open
- Power window fuse 30a
- Power window main switch
- Power- cut switch
- Red
- Right front power window regulator
- Right front power window sub switch
Стартер Генератор
Электросхема Генератора для Mazda MPV 1993
Электросхема Генератора для Mazda MPV 1993 - Список элементов:
- All control unit (right rear pillar)
- Alternator
- Battery
- Charge ind
- Diff-lock switch (left side of i/p)
- Egi fuse 30a
- Hot in start and run
- Instrument cluster
- Joint box (below left side of i/p)
- Main fuse 80a
- Main fuse block (right rear corner of engine compartment)
- Meter fuse 10a
- Nca
- Starter
Электросхема стартера для Mazda MPV 1993
Электросхема стартера для Mazda MPV 1993 - Список элементов:
- Acc
- Battery
- Ig key fuse 40a
- Ignition switch
- Inhibitor switch (on transmission)
- Main fuse 80a
- Main fuse block (right rear corner of engine compartment)
- Nca
- Off
- Power distribution system: inh sig fuse
- Power distribution system: st sig fuse
- Run
- Start
- Starter
Стеклоочистители и Стеклоомыватели Дворники

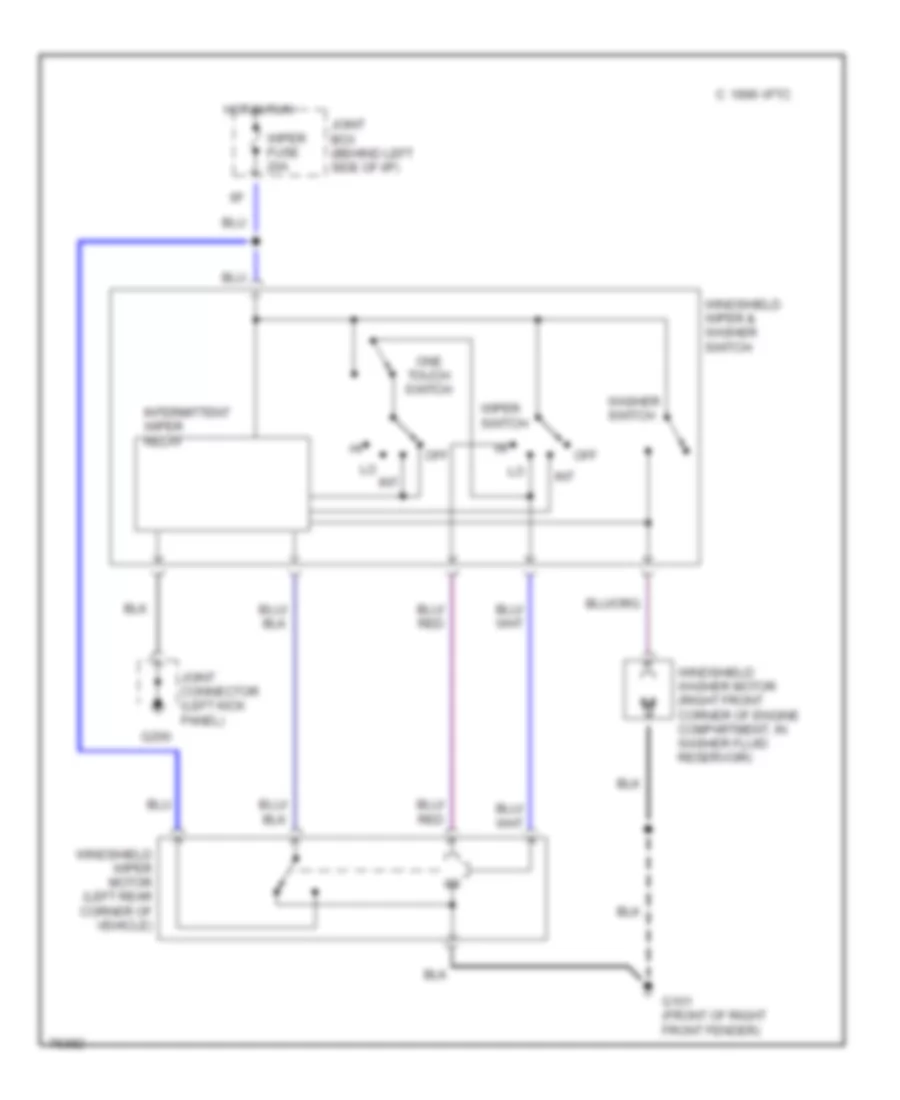

Электросхема переднего дворника стеклоочистителя и омывателя для Mazda MPV 1993
Электросхема переднего дворника стеклоочистителя и омывателя для Mazda MPV 1993 - Список элементов:
- C 1996 vftc
- G101 (front of right front fender)
- G200
- Hot in run
- Int
- Intermittent wiper relay
- Joint box (behind left side of i/p)
- Joint connector (left kick panel)
- Off
- One touch switch
- Washer switch
- Windshield washer motor (right front corner of engine compartment, in washer fluid reservoir)
- Windshield wiper & washer switch
- Windshield wiper motor (left rear corner of vehicle)
- Wiper fuse 20a
- Wiper switch

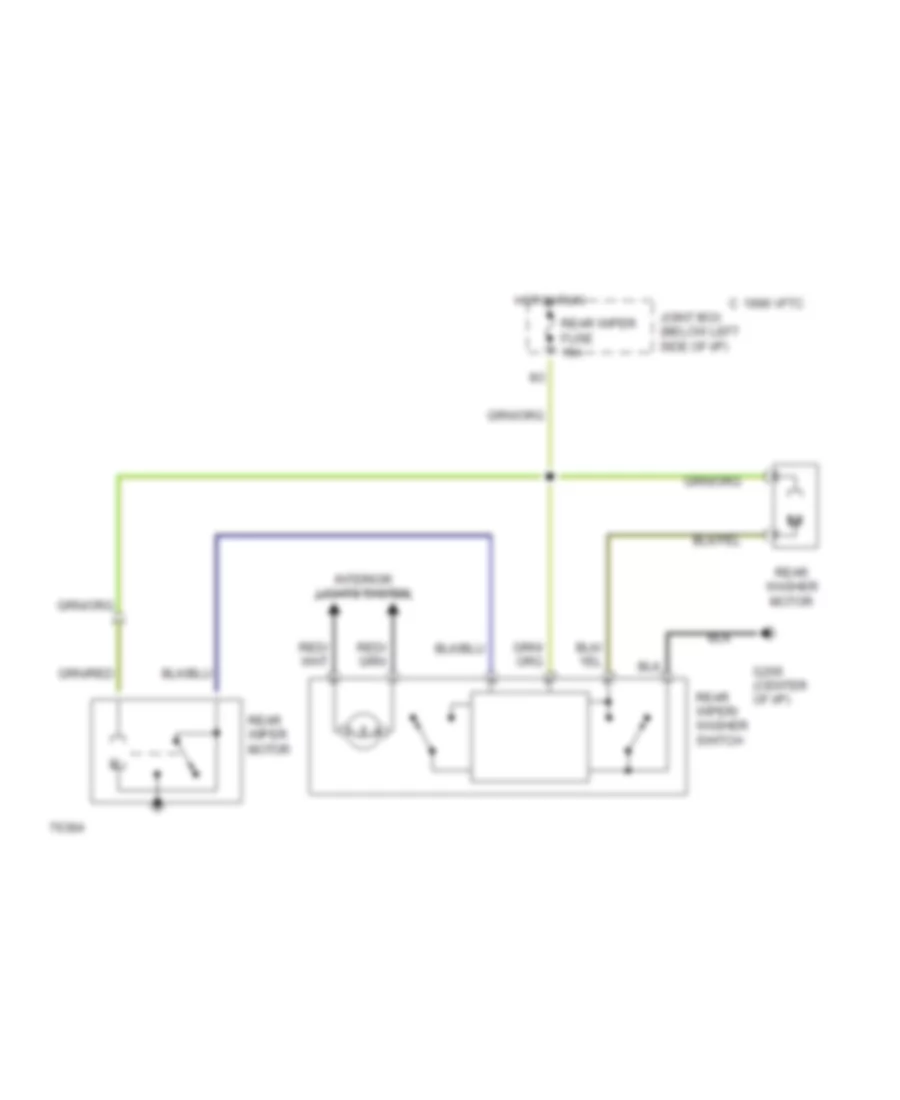

Электросхема заднего стеклоочистителя и омывателя стекла для Mazda MPV 1993
Электросхема заднего стеклоочистителя и омывателя стекла для Mazda MPV 1993 - Список элементов:
- C 1996 vftc
- G206 (center of i/p)
- Hot in run
- Interior lights system
- Joint box (below left side of i/p)
- Rear washer motor
- Rear wiper fuse 15a
- Rear wiper motor
- Rear wiper/ washer switch
ЦЕНТРАЛЬНЫЙ ЗАМОК
Электросхема центрального замка для Mazda MPV 1993
Электросхема центрального замка для Mazda MPV 1993 - Список элементов:
- 11i
- 11n
- All control unit (in right "d" pillar)
- C 1995 vftc
- Central processing unit (cpu)
- Door indicator
- Door lock fuse 30a
- Door lock timer unit (behind right side of i/p)
- G pnk
- G202
- Hot at all times
- Hot in run or start
- Ignition key reminder switch
- Instrument cluster
- Interior lights system (door & liftgate switches, cargo light)
- Joint box (below left side of i/p)
- Joint connector (left side of i/p)
- Left front actuator/ lock-link switch
- Liftgate lock actuator
- Lock timer
- Meter fuse 10a
- Pnk
- Red
- Red c
- Right front actuator/ lock-link switch
- Right front keyless unit (center front of roof)
- Right rear door lock actuator
- Right rear keyless unit (in right "d" pillar)
- Room fuse 15a
- Ther- mister
- Ther- mistor
- Un-lock timer
- W/ keyless entry system
