Разделы схем — 10 (всего 12)
Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала АНТЕННА ПИТАНИЯ Звуковой сигнал Гудок Магнитола Мультимедия Подогрев стекол и зеркал ПРИВОД ЗЕРКАЛ ПРИВОД СТЕКЛОПОДЪЕМНИКОВ СИСТЕМА ОХЛАЖДЕНИЯ Стартер Генератор Стеклоочистители и Стеклоомыватели Дворники
Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Электросхема коробки передач АКПП для Mazda MX-5 Miata Limited Edition 1993 Электросхема коробки передач АКПП для Mazda MX-5 Miata Limited Edition 1993 - Список элементов: 31 1995 vftc c 4-3 4at control unit (behind left i/p) Acc California Cruise control unit (left i/p) Engine control unit (behind left i/p) Federal and canada Fuse block (left i/p) G104 (rear of left front fender) Hot at all times Hot in on or start Ignition switch Indic Inhibitor switch (left side of transmission) Instru- ment cluster system J/c 1 Kick- down Kick-down and 4-3 switch (above accelerator pedal) Kickdown relay (left rear of engine compartment) Kickdown solenoid (left side of transmission) Lockup solenoid (bottom of transmission) Meter fuse 10a O/d off O/d off switch (on gear selector) Od cancel solenoid (left side of transmission) Off Oil pressure switch (left side of transmission) Speed sensor Start Starting/ charging system
АНТЕННА ПИТАНИЯ Электросхема антенны для Mazda MX-5 Miata Limited Edition 1993 Электросхема антенны для Mazda MX-5 Miata Limited Edition 1993 - Список элементов: 13 Antenna fuse 10a Audio unit Cigar fuse 15 15a Down Fuse block (left kick panel) Hot at all times Hot in acc or run Hot in run or start Meter fuse 2 10a Power antenna assembly Power antenna motor Power antenna relay Trunk fuse block (right rear of luggage compartment)
Звуковой сигнал Гудок Электросхема звукового сигнал Гудка для Mazda MX-5 Miata Limited Edition 1993 Электросхема звукового сигнал Гудка для Mazda MX-5 Miata Limited Edition 1993 - Список элементов: 12 Clock spring Combination switch Diagnosis connector (inside left front fender) Fuse block (left kick panel) G202 Horn (center front of engine compartment) Horn relay (left side of i/p) Horn switch Hot at all times Junction connector (left side of i/p) Nca Stop fuse 11 15a
Магнитола Мультимедия Электросхемы магнитолы, С Авто Контроллер Уровня для Mazda MX-5 Miata Limited Edition 1993 Электросхемы магнитолы, С Авто Контроллер Уровня для Mazda MX-5 Miata Limited Edition 1993 - Список элементов: 31 1995 vftc c Audio unit Auto level controller Cigar fuse 15 15a Cruise control, engine controls & transmission systems Driver's left headrest speaker Driver's right headrest speaker Driver's side body sonic Fuse block (left side of dash) G202 (left side of i/p) Hot at all times Hot in accy or on Instument cluster Interior lights system: panel lamp control switch J-01 J-02 J-03 J-12 Left door speaker Left network Left tweeter speaker Nca Passenger's left headrest speaker Passenger's right headrest speaker Passenger's side body sonic Power antenna system Right door speaker Right network Right tweeter speaker Room fuse 14 10a Speed sensor Электросхемы магнитолы, без Авто Контроллер Уровня для Mazda MX-5 Miata Limited Edition 1993 Электросхемы магнитолы, без Авто Контроллер Уровня для Mazda MX-5 Miata Limited Edition 1993 - Список элементов: 19 1995 vftc c Audio unit Cigar fuse 15 15a Compact disc player (w/ cd player) Driver's left headrest speaker Driver's right headrest speaker Fuse block (left side of dash) Hot at all times Hot in accy or on Interior lights system J1-01 J1-02 Left door speaker Nca Passenger's left headrest speaker Passenger's right headrest speaker Power antenna system Right door speaker Room fuse 14 10a
Подогрев стекол и зеркал Электросхема подогрева стекол и зеркал для Mazda MX-5 Miata Limited Edition 1993 Электросхема подогрева стекол и зеркал для Mazda MX-5 Miata Limited Edition 1993 - Список элементов: 19 (california 1993 only) 1995 vftc c A/c system Defog fuse 10a Defroster Engine control unit (center of i/p) Fuse block (right front side of trunk) G104 G402 Heater circuit breaker 30a Hot at all times Hot in run Interior lights system Joint connector (front of left rear wheel well) Joint connector (rear of left front fender) Rear window Rear window defroster relay (rear center of trunk) Rear window defroster timer unit (behind left side of i/p) Red
ПРИВОД ЗЕРКАЛ Электросхема привода зеркал для Mazda MX-5 Miata Limited Edition 1993 Электросхема привода зеркал для Mazda MX-5 Miata Limited Edition 1993 - Список элементов: 13 C 1996 vftc Cigar fuse 15a Down Fuse block (left kick panel) G202 (left side of i/p) Hot in acc and on Left Left power outside mirror Left/ right motor Power outside mirror switch Right Right power outside mirror Up/ down motor
ПРИВОД СТЕКЛОПОДЪЕМНИКОВ Электросхема стеклоподъемников для Mazda MX-5 Miata Limited Edition 1993 Электросхема стеклоподъемников для Mazda MX-5 Miata Limited Edition 1993 - Список элементов: 9 Close Fuse block (left kick panel) G201 (right side of i/p) Hot in run Left power window motor Open Power window fuse 6 30a Power window main switch Right power window motor
СИСТЕМА ОХЛАЖДЕНИЯ Электросхема системы охлаждения для Mazda MX-5 Miata Limited Edition 1993 Электросхема системы охлаждения для Mazda MX-5 Miata Limited Edition 1993 - Список элементов: 16 1995 vftc c Air conditioning system: a/c relay Cooling fan fuse 30a Cooling fan motor (left front side of engine compartment) Cooling fan relay (in relay/main fuse block, right rear side of engine compartment) Diagnosis connector (left side of engine compartment) Engine control unit (under right side of i/p) Engine fuse 1 15a Fuse block (left side of i/p) G104 Hot at all times Hot in run or start Joint connector (rear of left front fender) Main relay (in relay/main fuse block, right rear side of engine compartment) Relay/main fuse block (right rear of engine compartment) Water thermoswitch (on top front of engine)
Стартер Генератор Электросхема Генератора для Mazda MX-5 Miata Limited Edition 1993 Электросхема Генератора для Mazda MX-5 Miata Limited Edition 1993 - Список элементов: 14 (w/ abs) fuel inj fuse 30a (w/0 abs) inj fuse 30a Abs control unit (right side of i/p) Alternator Battery Charge ind Fuse block (left kick panel) Hot in start and run Instrument cluster Main fuse 80a Main fuse block (right rear corner of engine compartment) Meter fuse 10a Nca Starter Электросхема стартера для Mazda MX-5 Miata Limited Edition 1993 Электросхема стартера для Mazda MX-5 Miata Limited Edition 1993 - Список элементов: 18 A/t Acc Battery Blower motor relay (left front fender) Cruise control unit (left side of i/p) Engine control unit (under passenger side footwell) Ignition switch Inhibitor switch (on left side of transmission) M/t Main fuse 80a Main fuse block (right rear corner of engine compartment) Nca Off Power distribution system (st sign fuse) Run Start Starter Starter interlock switch (on bracket, above clutch pedal)

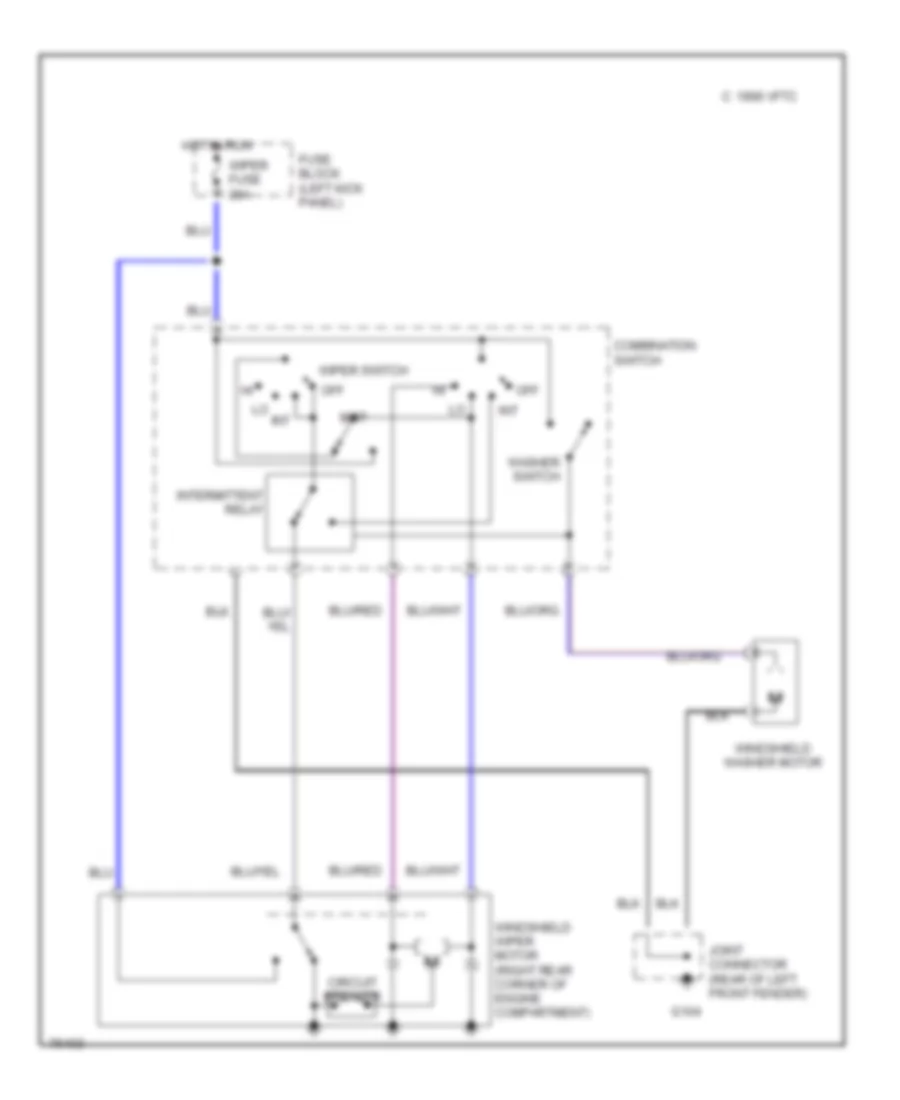

Стеклоочистители и Стеклоомыватели Дворники Электросхема стеклоочистителя, дворников и омывателя для Mazda MX-5 Miata Limited Edition 1993 Электросхема стеклоочистителя, дворников и омывателя для Mazda MX-5 Miata Limited Edition 1993 - Список элементов: 17 C 1996 vftc Circuit breaker Combination switch Fuse block (left kick panel) G104 Hot in run Int Intermittent relay Joint connector (rear of left front fender) Lo int Mist Off Washer switch Windshield washer motor Windshield wiper motor (right rear corner of engine compartment) Wiper fuse 20a Wiper switch
