Все схемы для электропроводки Mazda Navajo DX 1993

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

Электросхема раздатки для Mazda Navajo DX 1993

Электросхема раздатки для Mazda Navajo DX 1993 - Список элементов:

• (b-trucks)
• (between bottom of left "b" pillar and rear of cab)
• (navajo)
• (right engine compartment)
• 1995 vftc c
• 4x4
• 4x4 high indic
• 4x4 ind feed
• 4x4 indicator switch (mechanical shift) (mounted on transfer case)
• 4x4 input
• 4x4 low indic
• A/t
• Acc
• Anti-lock brakes system (b-trucks only)
• Battery power
• Electronic shift control module (left rear of vehicle over wheel well)
• Electronic shift control switch (behind center of i/p)
• Fuse 7 15a
• Fuse 7 20a
• Fuse box (left i/p)
• G104 (navajo) (on sheet metal at electronic shift control module)
• G203 (right kick panel)
• G300 (b-trucks) (below left seat)
• Ground
• Hot at all times
• Hot in on or start
• Ign run & accy pwr
• Ignition switch
• Illum
• Instrument cluster system
• Interior lights system
• Lock
• Logic ground
• Low
• Low range ind feed
• Low range input
• M/t
• Mag clutch coil
• Magnetic clutch coil
• Nca
• Neutral start sw
• Not used
• Off
• Park/neutral position switch (left side of transmission)
• Power distribution box
• Red/
• Run
• Sensor
• Shift motor
• Shift position
• Speed sens feed
• Speed sens return
• Speed sensor
• Start
• Swift ctrl sw feed
• Transfer case assembly
• Transfer case motor
• With electronic shift
• With mechanical shift

Электросхема коробки передач АКПП для Mazda Navajo DX 1993

Электросхема коробки передач АКПП для Mazda Navajo DX 1993 - Список элементов:

• (2wd)
• (4wd)
• (in power distribution box)
• 15a
• 1993 models w/o california emissions
• 1995 vftc c
• 3-4 shift solenoid
• 30a
• A4ld automatic transmission solenoids (on valve body)
• Accy
• All others
• B-26
• B-27
• Battery
• Boo
• Brake on/ off switch (on brake pedal support)
• Canister purge solenoid
• Case gnd
• Cruise control system
• Data(+)
• Data(-)
• Diagnostic link connectors (partial) (right rear corner of engine compartment)
• Ect
• Engine coolant temperature sensor (on heater outlet)
• Fuse 4
• Fuse box (left i/p)
• G203 (right kick panel)
• Ground
• Hazard flasher
• Hot at all times
• Iat
• Ignition control module (behind right headlight)
• Ignition switch
• Instrument cluster system (malfunction indicator)
• Intake air temperature sensor (on intake manifold)
• Kapwr
• Lock
• Maf
• Mass air flow sensor (on air intake, near air filter)
• Mil
• Off
• Pcm diode
• Pip
• Pnk/
• Power distribution box (right side of engine compartment)
• Powertrain control module (partial) (right kick panel)
• Powertrain control relay (in power distribution box)
• Pressure feedback electronic module
• Pwr gnd
• Red
• Run
• Shield
• Sig rtn
• Ss3-4
• Start
• Sti
• Tcc
• Throttle position sensor (on throttle body)
• Torque converter clutch solenoid
• Vehicle speed sensor (top of t-case) (tailshaft housing)
• Vpwr
• Vref
• Vss(+)
• Vss(-)

Звуковой сигнал Гудок

Электросхема звукового сигнал Гудка, С Регулировка скорости для Mazda Navajo DX 1993

Электросхема звукового сигнал Гудка, С Регулировка скорости для Mazda Navajo DX 1993 - Список элементов:

• C 1996 vftc
• Clock spring
• Fuse 8 20a
• Fuse box (left side of i/p)
• G203 (right kick panel)
• High pitch horn (behind left headlight)
• Horn relay (center of i/p)
• Horn switch
• Hot at all times
• Low pitch horn (behind left headlight)
• Steering wheel control switch

Электросхема звукового сигнал Гудка, без Регулировка скорости для Mazda Navajo DX 1993

Электросхема звукового сигнал Гудка, без Регулировка скорости для Mazda Navajo DX 1993 - Список элементов:

• C 1996 vftc
• Fuse 8 20a
• Fuse box (left side of i/p)
• High pitch horn (behind left headlight)
• Horn switch
• Hot at all times
• Low pitch horn (behind left headlight)
• Slip ring
• Steering wheel control switch

Магнитола Мультимедия

Электросхемы магнитолы, С JBL для Mazda Navajo DX 1993

Электросхемы магнитолы, С JBL для Mazda Navajo DX 1993 - Список элементов:

• (connector j-07 grounds shield at radio)
• (not used)
• 1995 vftc c
• Fuse 15a
• Fuse 20a
• Fuse box (left side of dash)
• G200 (left kick panel)
• G203 (right kick panel)
• Hot at all times
• Hot in accy or run
• Interior lights system
• J-01
• J-07
• J-08
• J-09
• Jbl premium electronic radio w/ cassette
• Left front speaker
• Left rear speaker
• Nca
• Premium sound amplifier
• Right front speaker
• Right rear speaker
• Subwoofer amplifier (right rear of cargo compartment)
• Subwoofer speaker

Электросхемы магнитолы, без JBL для Mazda Navajo DX 1993

Электросхемы магнитолы, без JBL для Mazda Navajo DX 1993 - Список элементов:

• (not used)
• 1995 vftc c
• Combination switch
• Fuse 15a
• Fuse box (left side of dash)
• G200 (left kick panel)
• G203 (right kick panel)
• Head
• Hot at all times
• Hot in accy or on
• Interior lights system
• J-01
• J-02
• Left front speaker
• Left rear speaker
• Off
• Park
• Right front speaker
• Right rear speaker
• Stereo radio/ tape player

Подогрев стекол и зеркал

Электросхема подогрева стекол и зеркал для Mazda Navajo DX 1993

Электросхема подогрева стекол и зеркал для Mazda Navajo DX 1993 - Список элементов:

• Fuse 11 40a (1993 & 1994)
• Fuse 13 10a
• Fuse 2 40a (1992)
• Fuse 5 15a
• Fuse box (behind left side of i/p)
• G200 (left kick panel)
• G406 (left side of liftgate)
• Heated rear window switch
• Hot at all times
• Hot in run
• Hot with headlamp switch in park or head position (rheostat controlled)
• On indicator
• On/off switch
• Power distribution box (right side of engine compartment)
• Rear window defrost grid
• Switch illumination
• Timing circuit
• Wiper washer system: liftgate/ wiper washer switch

ПРИВОД ЗЕРКАЛ

Электросхема привода зеркал для Mazda Navajo DX 1993

Электросхема привода зеркал для Mazda Navajo DX 1993 - Список элементов:

• (left kick panel)
• C 1996 vftc
• Direct- ional control switch
• Fuse 1 15a
• Fuse box (behind left side of i/p)
• G200
• Hot at all times
• L/r motor
• L/r switch
• Left
• Left motor
• Power mirror switch
• Red
• Right
• Right motor
• Up/dn motor
• Up/dn switch

ПРИВОД СТЕКЛОПОДЪЕМНИКОВ

Электросхема стеклоподъемников для Mazda Navajo DX 1993

Электросхема стеклоподъемников для Mazda Navajo DX 1993 - Список элементов:

• Circuit breaker 30a
• Down
• Fuse box (under left side of dash)
• G200 (left kick panel)
• Hot in acc or run
• Left front window motor
• Left switch
• Master window control switch
• One touch module (left front door)
• Red
• Right front window control switch
• Right front window motor
• Right switch

СИСТЕМЫ СИДЕНИЙ

Электросхема регулировки поясницы для Mazda Navajo DX 1993

Электросхема регулировки поясницы для Mazda Navajo DX 1993 - Список элементов:

• C 1996 vftc
• Fuse 8 60a
• G200 (left kick panel)
• Hot at all times
• Left power lumbar seat control
• Left power lumbar seat pump
• Power distribution box (right side of engine compartment)
• Right power lumbar seat control
• Right power lumbar seat pump

Электросхема привода сидений для Mazda Navajo DX 1993

Электросхема привода сидений для Mazda Navajo DX 1993 - Список элементов:

• Entire seat
• Front height motor
• Front of seat
• Fuse 8 60a
• Fwd
• Fwd/rwd motor
• G200 (left kick panel)
• Hot at all times
• Left power seat control switch
• Left power seat motor assembly
• Power distribution box (right side of engine compartment)
• Rear height motor
• Rear of seat
• Rwd

Стартер Генератор

Электросхема Генератора для Mazda Navajo DX 1993

Электросхема Генератора для Mazda Navajo DX 1993 - Список элементов:

• 13b
• 14b
• Accy
• Alternator
• Battery
• Charge
• Fuse 15a
• Fuse 60a
• Fusible links (12 ga)
• G101 (front of right front fender)
• Ignition switch
• Instrument cluster
• Lock
• Nca
• Off
• Power distribution box (right front fender)
• Red
• Run
• Start
• Starter relay (right front fender)

Электросхема стартера, A/T для Mazda Navajo DX 1993

Электросхема стартера, A/T для Mazda Navajo DX 1993 - Список элементов:

• Accy
• Battery
• Clutch triple function switch jumper (behind left side of dash)
• Electronic shift control module (under rear seat)
• Fuse 60a
• G101 (front of right front fender)
• Ignition switch
• Lock
• Nca
• Off
• Park/neutral position switch (under center console)
• Pnk
• Power distribution box (right front fender)
• Power distribution system
• Powertrain control module (right kick panel)
• Red
• Run
• Start
• Starter
• Starter relay (right front fender)

Электросхема стартера, M/T для Mazda Navajo DX 1993

Электросхема стартера, M/T для Mazda Navajo DX 1993 - Список элементов:

• Accy
• Battery
• Clutch triple function switch (behind left side of dash)
• Electronic shift control module (under rear seat)
• Fuse 60a
• G101 (front of right front fender)
• Ignition switch
• Lock
• Nca
• Off
• Pnk
• Power distribution box (right front fender)
• Power distribution system
• Red
• Run
• Start
• Starter
• Starter relay (right front fender)

Стеклоочистители и Стеклоомыватели Дворники

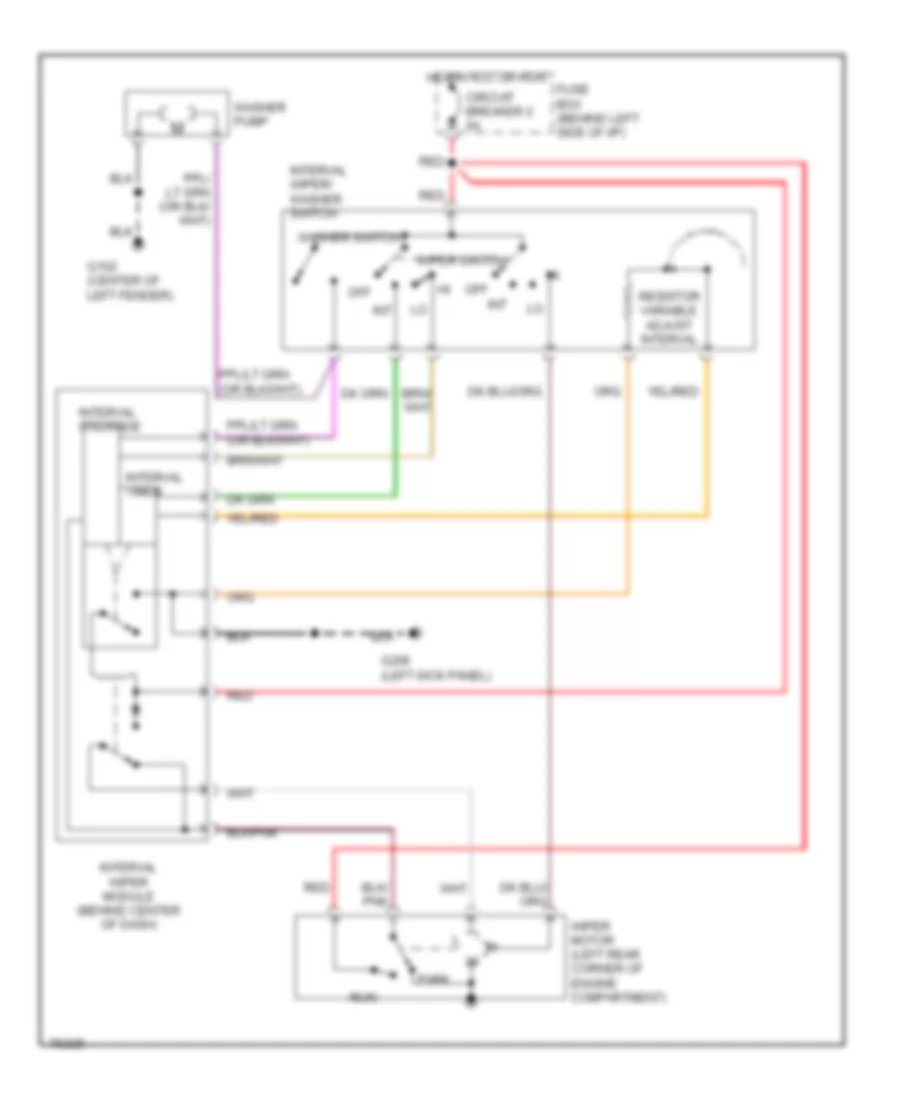

Электросхема переднего дворника стеклоочистителя и омывателя для Mazda Navajo DX 1993

Электросхема переднего дворника стеклоочистителя и омывателя для Mazda Navajo DX 1993 - Список элементов:

• Circuit breaker 2 6a
• Fuse box (behind left side of i/p)
• G102 (center of left fender)
• G200 (left kick panel)
• Hot in acc or run
• Int
• Interval override
• Interval timer
• Interval wiper module (behind center of dash)
• Interval wiper/ washer switch
• Off
• Park
• Red
• Resistor variable adjust interval
• Run
• Washer pump
• Washer switch
• Wiper motor (left rear corner of engine compartment)
• Wiper switch

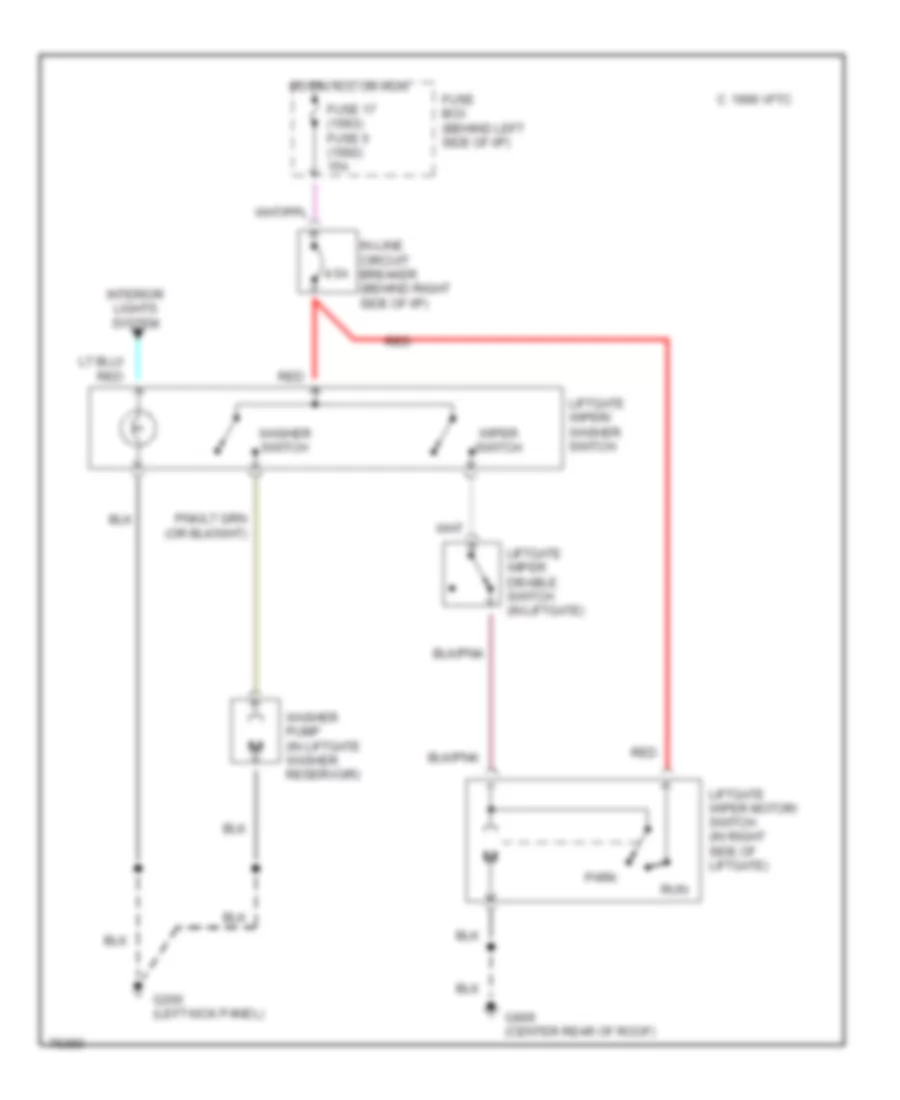

Электросхема заднего стеклоочистителя и омывателя стекла для Mazda Navajo DX 1993

Электросхема заднего стеклоочистителя и омывателя стекла для Mazda Navajo DX 1993 - Список элементов:

• 4.5a
• C 1996 vftc
• Fuse 17 (1993) fuse 6 (1992) 15a
• Fuse box (behind left side of i/p)
• G200 (left kick panel)
• G909 (center rear of roof)
• Hot in acc or run
• In-line circuit breaker (behind right side of i/p)
• Interior lights system
• Liftgate wiper disable switch (in liftgate)
• Liftgate wiper motor/ switch (in right side of liftgate)
• Liftgate wiper/ washer switch
• Park
• Red
• Run
• Washer pump (in liftgate washer reservoir)
• Washer switch
• Wiper switch

ЦЕНТРАЛЬНЫЙ ЗАМОК

Электросхема центрального замка для Mazda Navajo DX 1993

Электросхема центрального замка для Mazda Navajo DX 1993 - Список элементов:

• (except 1991) (1991 only)
• Driver's door lock switch
• Fuse 6 fuse 5 30a
• G200 (left kick panel)
• Hot at all times
• Left front door lock motor
• Liftgate lock motor
• Lock
• Passenger's door lock switch
• Power distribution box (right side of engine compartment)
• Right front door lock motor
• Unlock
