Разделы схем — 29 (всего 47)
Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ БЛОК УПРАВЛЕНИЯ КУЗОВОМ БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ ВНЕШНЕЕ ОСВЕЩЕНИЕ ВНУТРЕННЕЕ ОСВЕЩЕНИЕ ЗАЗЕМЛЕНИЕ ПОДКЛЮЧЕНИЕ МАССЫ Звуковой сигнал Гудок Магнитола Мультимедия Подогрев стекол и зеркал ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ ПРИБОРНАЯ ПАНЕЛЬ ПРИВОД ЗЕРКАЛ ПРИВОД ЛЮКА И КРЫШИ ПРИВОД СТЕКЛОПОДЪЕМНИКОВ Противоугонная система Сигнализация СИСТЕМА АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ СИСТЕМЫ ABS СИСТЕМА КОНДИЦИОНЕРА СИСТЕМА КРУИЗКОНТРОЛЯ СИСТЕМА ОХЛАЖДЕНИЯ СИСТЕМА ПЕРЕДАЧИ ДАННЫХ СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЯ Система Фар СИСТЕМЫ СИДЕНИЙ Стартер Генератор Стеклоочистители и Стеклоомыватели Дворники ЦЕНТРАЛЬНЫЙ ЗАМОК
Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Электросхема автоматической коробки передач АКПП для Nissan Altima SE 2000 Электросхема автоматической коробки передач АКПП для Nissan Altima SE 2000 - Список элементов: 82 (left side of engine compart) dropping resistor (on intake manifold) g131 (on left side of transaxle) park/neutral position switch 1 pos 1995 vftc c 2 pos A/t device (o/d switch) A/t fluid temp sensor Ascd Ascd control unit (behind left side of dash) Atck Automatic transaxle Avcc Closed throttle Clsd sw Combination meter D pos Data in Data link connector (behind Data out Dt1 Dt2 Dt3 Duty sol E60 8s Eccs control module (ecm) (behind instr panel lower cover) Eng rev Engine coolant temperature sensor (left side of engine) Exterior lights system Fl temp Fuse 10a Fuse 15a Fuse block (under left side of dash) G131 (on intake manifold) G201 (right side of dash) Gnd Gnd-a Hot at all times Hot in on or start Left side of dash) Line press sol valve Lu duty M17 16n M17 8n M18 8l M20 2k Mem b/u Nca Neut O/d off ind Obd2 Od ind Od off Over- run clutch sol Ovr/c P/n pos Pwr sens R pos Red Revolution sensor (right rear of transaxle) Sens gnd Shift sol valve a Shift sol valve b Speedometer Ssa Ssb Tacho Tachometer Tcc sol valve Th/sen Throttle position sensor (on throttle body) Transmission control module (tcm) (under front of center console) Tvo Tvo1 Vehicle speed sensor (on transaxle) Vign Vsp Vsp-1 Vsp-2 W/tmp Wo sw Wot
БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА Электросхема открывания багажника для Nissan Altima SE 2000 Электросхема открывания багажника для Nissan Altima SE 2000 - Список элементов: 12 (w/ anti-theft) (w/o anti-theft) 10q Fuse 10a Fuse block (under left side of dash) G407 (center rear of trunk) Hot at all times Smart entrance control unit (behind dash, right of steering column) Trunk lid opener actuator Trunk lid opener switch Trunk rel Trunk sw
БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ Электросхема блока предохранителей и реле (1 из 2) для Nissan Altima SE 2000 Электросхема блока предохранителей и реле (1 из 2) для Nissan Altima SE 2000 - Список элементов: 70 (diagram 1 of 2) (left side of engine compt) fuse & fusible link box 10k 10q 11k 11s 12k 13n 15k 16k 16n 1st 2nd Air conditioning system, engine controls system Anti-lock brakes Anti-lock brakes system, exterior lights system, cruise control system, transmissions system Anti-theft system Anti-theft system, door locks system, body computer system Battery Circuit breaker 1 (behind left side of dash) Circuit breaker 2 (behind left side of dash) Cooling fans system Engine controls system Engine controls system, computer data lines system Engine controls system, defogger system Engine controls system, headlights system, anti- theft system, body computer system Exterior lights system Exterior lights system, body computer system From battery a From fuse 10 f (diagram 2 of 2) Fuse & fusible link box (left side of engine compt) Fuse 10a Fuse 15a Fuse 20a Fuse a 80a Fuse b 40a Fuse block (under left side of dash) Fuse c 40a Fuse d 40a Fuse e 100a Fuse f 40a Fuse g 40a Fuse h 40a Fuse j 50a G200 (left kick panel) G201 (right side of dash) Headlights system Headlights system, anti- theft system, body computer system Horns system, body computer system, anti-theft system Instrument cluster system Interior lights system Interior lights system, body computer system Interior lights system, trunk, tailgate, fuel doors system Interior lights system, warning system Interior lights system, warning systems, power tops system, power windows system, door locks system, exterior lights system, anti- theft system Lighting switch Nca Off Pnk Power socket Power socket relay Red Seats system Sound systems Starting/ charging system System To accessory relay (diagram 2 of 2) To fuse f (diagram 1 of 2) To ignition switch (diagram 2 of 2) Warning systems, door locks system, body computer system, anti-theft system, interior lights system Электросхема блока предохранителей и реле (2 из 2) для Nissan Altima SE 2000 Электросхема блока предохранителей и реле (2 из 2) для Nissan Altima SE 2000 - Список элементов: 47 (under left side of dash) fuse block 10n 10s 11n 12n 13k 16s Acc Acc on Accessory relay Air conditioning system Anti-lock brakes system Anti-theft system, body computer system Blower relay Cigarette lighter Cruise control system Engine controls system Engine controls system, air conditioning system Engine controls system, cruise control system, anti-theft system, starting/ charging system Engine controls system, defogger system Engine controls system, transmissions system, exterior lights system Exterior lights system From blower relay (diagram 2 of 2) From fuse a (diagram 1 of 2) From fuse g (diagram 1 of 2) Fuse 10a Fuse 15a Fuse 20a Fuse block (under left side of dash) G200 (left kick panel) G201 (right side of dash) Headlights system Ignition relay Ignition switch Off Power mirrors system Red Sound systems Start Starting/ charging system To ignition relay (diagram 2 of 2) To power socket relay (diagram 1 of 2) Transmission system Transmission system, engine controls system Transmission system, power tops system, cruise control system, power windows system Warning system, air conditioning system, anti- theft system, defogger system, body computer system Wiper/ washer system
БЛОК УПРАВЛЕНИЯ КУЗОВОМ Электросхема блока управления кузовом, С противоугонная для Nissan Altima SE 2000 Электросхема блока управления кузовом, С противоугонная для Nissan Altima SE 2000 - Список элементов: 59 11s 13n Acc Anti-theft system Batt Battery saver Circuit breaker 1 (behind left side of dash) Closed Defogger system Door locks system Door sw Door sw lh Dr lock out Dr ul out lh Dr ul out rh Exterior lights system Fuse & fusible link box (left side of engine compt) Fuse 10a Fuse block (under left side of dash) Fuse d 40a G200 (left kick panel) G201 (right side of dash) Gnd Hazard out Hood sw Horn/head Hot at all times Hot in on or acc Hot in on or start Ign Indicator out Interior lights system Key cyl sw l Key cyl swul Key sw Key switch Left front door switch Left rear door switch Light sw Lock Multi-remote control relay 1 (behind left side of dash) Open Pnk Red Right front door switch Right rear door switch Room lmp out Rr def out Rr def sw Seat belt sw Smart entrance control unit (behind dash, right of steering column) Trunk key sw Trunk rel Trunk rel sw Trunk sw Trunk, tailgate, fuel doors system Ul sens lh Unlock Warning systems Электросхема блока управления кузовом, без противоугонная для Nissan Altima SE 2000 Электросхема блока управления кузовом, без противоугонная для Nissan Altima SE 2000 - Список элементов: 52 11s 13n Acc Batt Battery saver Circuit breaker 1 (behind left side of dash) Closed Defogger system Door locks system Door sw Door sw lh Dr lock out Dr ul out lh Dr ul out rh Exterior lights system Fuse & fusible link box (left side of engine compt) Fuse 10a Fuse block (under left side of dash) Fuse d 40a G200 (left kick panel) G201 (right side of dash) Gnd Hazard out Horn Horns system Hot at all times Hot in on or acc Hot in on or start Ign Interior lights system Key sw Key switch Left front door switch Left rear door switch Light sw Lock Multi-remote control relay 1 (behind left side of dash) Open Pnk Red Right front door switch Right rear door switch Room lmp out Rr def out Rr def sw Seat belt sw Smart entrance control unit (behind dash, right of steering column) Trunk rel Trunk rel sw Trunk, tailgate, fuel doors system Unlock Warning systems
БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ Электросхема блокировки селектора для Nissan Altima SE 2000 Электросхема блокировки селектора для Nissan Altima SE 2000 - Список элементов: 12 11n A/t device (at base of shifter lever) A/t shift lock switch (ascd brake switch) (on bracket, above brake pedal) Cruise control system Fuse 8 10a Fuse block (under left side of dash) G200 (left kick panel) G201 (right side of dash) Hot in on or start Park position switch Red Shift lock solenoid
ВНЕШНЕЕ ОСВЕЩЕНИЕ Электросхема заднего хода для Nissan Altima SE 2000 Электросхема заднего хода для Nissan Altima SE 2000 - Список элементов: 13 (center rear of trunk) A/t Back-up Back-up lamp switch (on transaxle) E60 Fuse 12 10a Fuse block (under left side of dash) G407 Hot in run or start Left rear combination lamp M/t Park/ neutral position switch (left side of transaxle) Right rear combination lamp Электросхема внешнего освещения (1 из 2) для Nissan Altima SE 2000 Электросхема внешнего освещения (1 из 2) для Nissan Altima SE 2000 - Список элементов: 38 16n 1st 2nd Combination switch (cornering lamp switch) Combination switch (lighting switch) Cornering E60 E68 E71 E72 E73 Fuse & fusible link box (on left side of engine compartment) Fuse 14 15a Fuse 34 10a Fuse block (under left side of dash) G100 (front of left front fender) G101 (front of right front fender) G308 (left "b" pillar) G407 (center rear of trunk) G904 (left "c" pillar) High mounted stop lamp (w/ rear spoiler) High mounted stop lamp (w/o rear spoiler) Hot at all times Left front combi- nation lamp Left license plate lamp Left rear com- bination lamp M17 Off Parking Red Right front combi- nation lamp Right license plate lamp Right rear com- bination lamp Side marker Stop Stop lamp switch (on bracket above brake pedal) Tail Turn Электросхема внешнего освещения (2 из 2) для Nissan Altima SE 2000 Электросхема внешнего освещения (2 из 2) для Nissan Altima SE 2000 - Список элементов: 35 (w/ multi-remote) (w/ theft warning) (w/o theft warning) 13n Combination flasher unit (behind dash, right of steering column) Combination meter E69 E70 Fuse 11 10a Fuse 20 10a Fuse block (under left side of dash) G100 (front of left front fender) G101 (front of right front fender) G200 (left kick panel) G201 (right side of dash) Ground Hazard Hazard switch Hot at all times Hot in on or start Interior lights system Left front com- bination lamp Left turn ind M17 M20 M72 M73 Multi- remote control relay 1 (behind left side of dash) Out Power Right front com- bination lamp Right turn ind Smart entrance control unit (behind dash, right of steering column) Turn signal Turn signal switch
ВНУТРЕННЕЕ ОСВЕЩЕНИЕ Электросхема подсветки, С Замки Двери с механическим приводом для Nissan Altima SE 2000 Электросхема подсветки, С Замки Двери с механическим приводом для Nissan Altima SE 2000 - Список элементов: 36 (2000 only) (w/ anti-theft system) (w/o anti-theft system) 11s Battery saver Circuit breaker 1 (behind left side of dash) Closed Door Door sw Fuse 10a Fuse block (under left side of dash) Fuse d 40a Fusible link & fuse box (on left side of engine compt) G200 (left kick panel) G201 (right side of dash) Ground Hot at all times Hot in on or start Ignition Key sw Key switch Left front door lock actuator Left front door switch Left rear door switch Lf door sw Lf lock sw Off Only Open Pnk Red Right front door switch Right rear door switch Room lamp Smart entrance control unit (behind dash, right of steering column) V bat Электросхема подсветки, без Замки Двери с механическим приводом для Nissan Altima SE 2000 Электросхема подсветки, без Замки Двери с механическим приводом для Nissan Altima SE 2000 - Список элементов: 13 12k Closed Door Fuse 10a Fuse block (under left side of dash) Hot at all times Left front door switch Left rear door switch Off Open Right front door switch Right rear door switch Room lamp Электросхема подсветки приборов для Nissan Altima SE 2000 Электросхема подсветки приборов для Nissan Altima SE 2000 - Список элементов: 20 10k 1st 2nd A/t device indicator (illumi- nation) Audio unit (illumi- nation) Combination meter (illumi- nation) Fuse 34 10a Fuse block Fusible link & fuse box G200 (left kick panel) G201 (right side of dash) Glove box lamp Hazard switch (illumi- nation) Hot at all times Illumination control switch Lighting switch Main power window & door lock/ unlock switch (illumi- nation) Off Push control unit (illumi- nation) Rear window defogger switch (illumi- nation)
ЗАЗЕМЛЕНИЕ ПОДКЛЮЧЕНИЕ МАССЫ Электросхема подключение массы заземления для Nissan Altima SE 2000 Электросхема подключение массы заземления для Nissan Altima SE 2000 - Список элементов: 20 A/t device, accessory relay, ascd control unit, blower relay, cigarette lighter socket, clutch interlock switch, combination flasher unit, combination meter, data link connector, power socket relay, power socket, a/t device (overdrive control switch), power window relay, door mirror remote control switch, rear window defogger timer, fan switch, smart entrance control unit, glove box lamp, ignition relay, warning chime unit, illumination control switch, intake door motor, mode door motor, wiper amplifier, wiper motor, push control unit, rear window defogger switch, left front door lock actuator, right door lock/unlock switch left front door key cylinder switch, right front door key cylinder switch, main power window & door lock/unlock switch, left vanity mirror illumination, right vanity mirror illumination, air bag diagnosis sensor unit Abs control unit Ambient temperature switch, abs relay unit, brake fluid level switch, cooling fan motor 1, cooling fan motor 2, cooling fan relay 2, cooling fan relay 3, daytime light control unit, left front fog lamp, right front fog lamp, front fog lamp switch, left front combination lamp, right front combination lamp, left headlamp, right headlamp, hood switch, park/neutral position switch, theft warning horn relay, triple pressure switch wiper switch, washer level switch G100 (front of left front fender) G101 (front of right front fender) G101 (right front of engine compt, near coolant reservoir) G131 (on intake manifold) G200 (left kick panel) G201 (right side of dash) G305 (bottom of right "b" pillar) G308 (left "b" pillar) G311 (base of rear window) G407 (center rear of trunk) G904 (left "c" pillar) Generator Left front door switch, power seat, fuel level sensor unit, high mounted stop lamp, seat belt buckle switch, left air bag satellite sensor, fuel pump Left rear combination lamp, right rear combination lamp, high mounted stop lamp (w/ rear spoiler), left license plate lamp, right license plate lamp, trunk lid opener switch, trunk lid key cylinder switch, trunk room lamp switch Power transistor, camshaft position sensor, eccs control module (ecm), rear heated oxygen sensor, evap pressure sensor shield, revolution sensor shield, rear heated oxygen sensor shield, absolute pressure sensor shield, camshaft position sensor shield, crankshaft position sensor shield, front heated oxygen sensor shield, knock sensor shield, mass airflow sensor shield, throttle position sensor shield, transmission control module (tcm), data link connector Rear window defogger Right air bag satellite sensor, air bag diagnosis sensor unit
Звуковой сигнал Гудок Электросхема звукового сигнал Гудка для Nissan Altima SE 2000 Электросхема звукового сигнал Гудка для Nissan Altima SE 2000 - Список элементов: 8 Anti-theft system Fuse & fusible link box (on left side of engine compt) Fuse 40 10a Horn Horn switch Horn relay (in relay box) Hot at all times Spiral cable
Магнитола Мультимедия модель стандартной комплектации для Nissan Altima SE 2000 модель стандартной комплектации для Nissan Altima SE 2000 - Список элементов: 32 (+) (-) Acc Antenna amp Antenna amplifier Antenna in Audio unit Battery Fr lh (+) out Fr lh (-) out Fr rh (+) out Fr rh (-) out Fuse & fusible link box (left side of engine compt) Fuse 10 10a Fuse 35 10a Fuse block (under left side of dash) Hot at all times Hot in on or acc Illum Interior lights system Left front speaker Left rear speaker Lighting sw Nca Pnk Right front speaker Right rear speaker Rr lh (+) amp Rr lh (-) amp Rr rh (+) amp Rr rh (-) amp Window antenna Электросхема премиум магнитолы для Nissan Altima SE 2000 Электросхема премиум магнитолы для Nissan Altima SE 2000 - Список элементов: 37 (+) (-) Acc Antenna amp Antenna amplifier Antenna in Audio unit Battery C 1996 vftc Fr lh (+) out Fr lh (-) out Fr rh (+) out Fr rh (-) out Fuse & fusible link box (left side of engine compt) Fuse 10 10a Fuse 35 10a Fuse block (under left side of dash) Hot at all times Hot in on or acc Illum Interior lights system J/c 1 J/c 2 Left front speaker Left rear speaker Left tweeter Lighting sw Nca Pnk Right front speaker Right rear speaker Right tweeter Rr lh (+) amp Rr lh (-) amp Rr rh (+) amp Rr rh (-) amp Window antenna
Подогрев стекол и зеркал Электросхема подогрева стекол и зеркал для Nissan Altima SE 2000 Электросхема подогрева стекол и зеркал для Nissan Altima SE 2000 - Список элементов: 21 (base of rear window) g311 (w/ anti-theft) (w/o anti-theft) Condenser (on left "c" pillar) Fuse 20a Fuse 8 10a Fuse block (under G200 (left kick panel) G201 (right side of dash) Hot at all times Hot in on or start Illum Ind Interior lights system Left side of dash) Off Rear window defogger Rear window defogger relay (behind left side of dash, attached to fuse block) Rear window defogger switch Rear window defogger timer (w/o door locks) (behind dash, right of steering column) Smart entrance control unit (w/ door locks) (behind dash, right of steering column)
ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG Электросхема подушек безопасности SRS AirBag для Nissan Altima SE 2000 Электросхема подушек безопасности SRS AirBag для Nissan Altima SE 2000 - Список элементов: 60 (behind left side of dash) g202 (left "b" pillar) g308 (left kick panel) g203 (right kick panel) g305 Air bag diagnosis sensor unit (below rear of center console) Air bag ind Air bag ind. B34 Closed Combination meter Data link connector (dlc) (gst) (behind left side of dash) Door switch Driver air bag module Fasten Fuse 10a Fuse block (under left side of dash) Ground Hot in on or start Ignition Left front door switch Left satellite sensor (at base of left "b" pillar) Left seat belt buckle switch Left seat belt pretensioner Left side air bag module M34 M72 M73 M77 M78 Nca Open Passenger air bag module Pnk Red Right satellite sensor (at base of right "b" pillar) Right seat belt pretensioner Right side air bag module Sat lh + Sat lh - Sat rh + Sat rh - Seat belt ind Seat belt indicator Seat belt sw Side rh + Spiral cable Sq as + Sq as - Sq dr + Sq dr - Sq pas + Sq pas - Sq pdr + Sq pdr - Sq rh - Sq side lh + Sq side lh - Sssrx Ssstx Un- fasten
ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ Электросхема предупреждающей системы, С Замки Двери с механическим приводом для Nissan Altima SE 2000 Электросхема предупреждающей системы, С Замки Двери с механическим приводом для Nissan Altima SE 2000 - Список элементов: 37 (w/ theft warning system) (w/o theft warning system) 11s e60 1st 2nd Air bag diagnosis sensor unit (below rear of center console) Battery Buckle switch Circuit breaker 1 (behind left side of dash) Combination meter Combination switch (lighting switch) Fuse & fusible link box (left side of engine compt) Fuse 10a Fuse block (under left side of dash) Fuse d 40a G200 (left kick panel) G201 (right side of dash) G308 (left "b" pillar) G904 (left "c" pillar) Ground Hot at all times Hot in on or start Ignition Key sw Key switch Left door sw Left front door switch Light sw M18 7l M20 Off Pnk Seat belt ind. Seat belt sw Seatbelt Seatbelt buckle switch (in driver seatbelt buckle) Smart entrance control unit (behind dash, right of steering column) Электросхема предупреждающей системы, без Замки Двери с механическим приводом для Nissan Altima SE 2000 Электросхема предупреждающей системы, без Замки Двери с механическим приводом для Nissan Altima SE 2000 - Список элементов: 31 11s e60 1st 2nd Air bag diagnosis sensor unit (below rear of center console) Buckle switch Combination meter Combination switch (lighting switch) Fuse & fusible link box (left side of engine compt) Fuse 10a Fuse block (under left side of dash) G200 (left kick panel) G201 (right side of dash) G308 (left "b" pillar) G904 (left "c" pillar) Ground Hot at all times Hot in on or start Ignition Key switch Left door sw Left front door switch Light switch key switch M18 7l M20 Off Pnk Seat belt ind. Seat belt sw Seatbelt Seatbelt buckle switch (in driver seatbelt buckle) Warning chime unit (behind dash, right of steering column)
ПРИБОРНАЯ ПАНЕЛЬ Электросхема панели приборов для Nissan Altima SE 2000 Электросхема панели приборов для Nissan Altima SE 2000 - Список элементов: 74 (a/t) (at base of parking brake lever) parking brake switch (behind right side of dash) diode (canada) (front of left front fender) g100 (front of right front fender) g101 (left "c" pillar) g904 (left kick panel) (or 25) (or 26) (right side of dash) (w/ power door locks) (w/ theft warning) (w/o power door locks) (w/o theft warning) 1.4w 1.4w abs ind 16k Abs control unit (behind left kick panel) Air bag Airbag diagnostic sensor unit (below rear of center console) Ascd control unit (behind left side of dash) Brake Brake fluid level switch (in brake fluid reservoir) Canada Charge Combination meter Cruise Door Ecm (eccs control module) (behind instrument panel lower cover) Exterior lights system Fuel gauge Fuel lamp Fuel level sensor unit (in fuel tank) Fuse 12 10a Fuse 24 10a Fuse block (under left side of dash) G200 G200 (left kick panel) G201 G308 (left "b" pillar) Generator Headlights system Hi beam ind Hot at all times Hot in on or start Illumination (5 bulbs) Interior lights system Left front door switch Left rear door switch Left turn ind M72 M73 Mil O/d off Oil Oil pressure switch (on right side of engine, near oil filter) Red Right front door switch Right rear door switch Right turn ind Seat belt buckle switch (in driver seat belt buckle) Seatbelt Set Smart entrance control unit (behind dash, right of steering column) Speed- ometer Tach- ometer Temp. gauge Thermal transmitter (upper right rear of engine) Unified meter control unit (w/ odo/trip meter) Usa Vehicle speed sensor (on transaxle) Washer Washer fluid level switch (in washer fluid reservoir)
ПРИВОД ЗЕРКАЛ Электросхема привода зеркал для Nissan Altima SE 2000 Электросхема привода зеркал для Nissan Altima SE 2000 - Список элементов: 13 Change over switch Door mirror switch Fuse 9 10a Fuse block (under left side of dash) G200 (left kick panel) Hot in acc or on Left side door mirror Left/right motor Mirror switch Off Red Right side door mirror Up/down motor
ПРИВОД ЛЮКА И КРЫШИ Электросхемы привода люка или крыши для Nissan Altima SE 2000 Электросхемы привода люка или крыши для Nissan Altima SE 2000 - Список элементов: 28 11n Circuit breaker 1 (behind left side of dash) Closed Door locks system Down/open relay Full Full open Full tilt down Full tilt up Fuse 8 10a Fuse block (under left side of dash) G200 (left kick panel) G201 (right side of dash) Hot at all times Hot in on or start Limit switch 1 Limit switch 2 Nca Power window relay (behind left side of dash) Power windows system Red Slide close/ tilt up Slide open/ tilt down Slide sw Sun roof motor assembly (at front of sun roof opening) Sun roof switch Tilt sw Up/close relay
ПРИВОД СТЕКЛОПОДЪЕМНИКОВ Электросхема стеклоподъемников для Nissan Altima SE 2000 Электросхема стеклоподъемников для Nissan Altima SE 2000 - Список элементов: 31 (w/ power locks) (w/o power locks) 11n Circuit breaker 1 (behind left side of dash) Door locks system Express down circuit Front left Front sw Fuse 10a Fuse block (under left side of dash) G200 (left kick panel) G201 (right side of dash) Hot at all times Hot in on or start Left Left front power window motor Left rear power window motor Left rear power window switch Lock Lock sw Main power window & door lock/ unlock switch Nca Power tops system Power window relay (behind left side of dash) Rear sw Right Right front power window motor Right front power window switch Right rear power window motor Right rear power window switch Unlock
Противоугонная система Сигнализация Электросхема противоугонной сигнализации (1 из 2) для Nissan Altima SE 2000 Электросхема противоугонной сигнализации (1 из 2) для Nissan Altima SE 2000 - Список элементов: 41 11k 11s Acc sw Anti-theft ind Circuit breaker 1 (behind left side of dash) Door sw (any) Fuse 10a Fuse block (under left side of dash) G100 (front of left front fender) G200 (left kick panel) G201 (right side of dash) G407 (center rear of trunk) Gnd Hood sw Hood switch Horn/headlamps Hot at all times Hot in acc or on Hot in on or start Ign Immobilizer system Key cyl lock sw Key cyl unlock sw Key in ign sw Key switch Left front door key cylinder switch Lf door lck sw Lf door sw Pnk Red Right front door key cylinder switch Security indicator lamp Smart entrance control unit (behind dash, right of steering column) Stroke & normal Stroke & normal lock-between full Trunk lid key cylinder switch Trunk key cyl sw Trunk room lamp switch Trunk sw Unlock-between full V bat Электросхема противоугонной сигнализации (2 из 2) для Nissan Altima SE 2000 Электросхема противоугонной сигнализации (2 из 2) для Nissan Altima SE 2000 - Список элементов: 19 Fuse & fusible link box (on left side of engine compt) Fuse 10a Fuse 15a G100 (front of left front fender) G101 (front of right front fender) G200 (left kick panel) Headlights system Horn relay (in relay box) Horns system Hot at all times Left front door lock actuator Left front door switch Left rear door switch Red Right front door switch Right rear door switch Theft warning horn Theft warning horn relay (in relay box) Theft warning light relay (in relay box) Электросхема иммобилайзера (NATS) для Nissan Altima SE 2000 Электросхема иммобилайзера (NATS) для Nissan Altima SE 2000 - Список элементов: 16 11k Eccs Eccs control module (ecm) (behind dash lower cover) Fuse & fusible link box (on left side of engine compt) Fuse 10a Fuse block (under left side of dash) G131 (on intake manifold) Gnd-c Hot at all times Hot in on or start Ign on Imline Ind out Nats immu (in ignition key cyl) Pnk Security indicator lamp
СИСТЕМА АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ СИСТЕМЫ ABS Электросхема антиблокировочной тормозной системы АБС (ABS) для Nissan Altima SE 2000 Электросхема антиблокировочной тормозной системы АБС (ABS) для Nissan Altima SE 2000 - Список элементов: 52 (behind left side of dash) (consult) data link connector 16n 87a Abs actuator (left rear of engine compt) Abs control unit (behind left kick panel) Abs motor Abs relay unit (left side of engine compt) Abs warning lamp Bls Combination meter Diag l Fl gnd Fl in Fl out Fl ss Fr gnd Fr in Fr out Fr ss Fuse & fusible link box (left side of engine compt) Fuse 10a Fuse 15a Fuse block (under left side of dash) Fuse f 40a Fuse h 40a G100 (front of left front fender) Gnd Gnd1 Gnd2 Hot at all times Hot in on or start Left front wheel speed sensor Left rear wheel speed sensor Motor relay Nca Pnk Red Right front wheel speed sensor Right rear wheel speed sensor Rl gnd Rl in Rl out Rl ss Rr gnd Rr in Rr out Rr ss Rxd Sila Solenoid valve relay Stop lamp switch (on bracket above brake pedal) Txd
СИСТЕМА КОНДИЦИОНЕРА схема нагревателя для Nissan Altima SE 2000 схема нагревателя для Nissan Altima SE 2000 - Список элементов: 9 Blower motor (behind right side of dash, on hvac housing) Fan resistor (on right side of hvac housing, near blower motor) Fan switch Fuse 15a Fuse block (under left side of dash) G200 (left kick panel) G203 (right kick panel) Hot in on Off Электросхема кондиционера с ручный управлением (1 из 2) для Nissan Altima SE 2000 Электросхема кондиционера с ручный управлением (1 из 2) для Nissan Altima SE 2000 - Список элементов: 51 (+) face, (-) def (+) fre, (-) rec (-) face, (+) def (-) fre, (+) rec 10s 3m 3m A/c switch B/l B/l input Blower motor (behind right side of dash, on hvac housing) Def Def input Engine control module (ecm) (behind instrument panel lower cover) F/d F/d input Face Face input Fan hi Fan resistor (on right side of hvac housing, near blower motor) Fan switch Foot Foot input Fre Fre input Fuse 1 fuse 1 15a 15a Fuse 2 15a Fuse 6 10a Fuse 8 10a Fuse block (under left side of dash) G101 (front of right front fender) G203 (right kick panel) Ground Hot in on Hot in on or start Ign Ill Instrument cluster system Intake door motor (behind right side of dash, left of blower motor) Interior lights system Mode door motor (behind center of dash, on left end of hvac housing) Off Pdsw Push control unit Rec Rec input Red Thermal transmitter (right side of engine compt) Thermo amp Thermo control amplifier (behind right side of dash, on hvac housing) Triple pressure switch (at left front of engine compt, on a/c system liquid tank) Water temp Электросхема кондиционера с ручный управлением (2 из 2) для Nissan Altima SE 2000 Электросхема кондиционера с ручный управлением (2 из 2) для Nissan Altima SE 2000 - Список элементов: 28 (behind left side of radiator) cooling fan motor 1 A/c compressor Acrly Air conditioner relay (in relay box) Ambient temperature switch (at center front of vehicle) Cooling fan motor 2 (behind right side of radiator) Cooling fan relay 1 (in relay box) Cooling fan relay 2 (in relay box) Cooling fan relay 3 (in relay box) Diode (behind left side of dash) Engine control module (ecm) (behind instrument panel lower cover) Fuse 10a Fuse & fusible link box (on left side of engine compt) Fuse 25 10a Fuse block (under left side of dash) Fusible link b 40a Fusible link c 40a Fusible link e 100a G100 (left front fender) G101 (front of right front fender) Hot at all times Hot in on or start Iacv-ficd solenoid valve (on right front side of engine, below intake manifold) Nca Rfrh Rfrl Tasw Thermal protector (right side of engine compt, near a/c comp)
СИСТЕМА КРУИЗКОНТРОЛЯ Электросхема системы круизконтроля для Nissan Altima SE 2000 Электросхема системы круизконтроля для Nissan Altima SE 2000 - Список элементов: 58 11n 12n 16n Actr out Air valve Air vlv out Ascd brake switch (w/a/t) (on bracket, above above pedal) Ascd brake switch (w/m/t) (on bracket, above above pedal) Ascd clutch switch (w/m/t) (on bracket, above clutch pedal) Ascd control unit (behind left side of dash) Ascd od cut Ascd pump (left rear of engine compt) Ascd steering switch Brake nc sw Brake no sw Cancel switch Combination meter Command gnd Command sw Cruise Cruise lamp Cruise signal Exterior lights system Fuse 12 10a Fuse 14 15a Fuse 25 10a Fuse 8 10a Fuse block (under left side of dash) G101 (front of right front fender) G200 (left kick panel) G201 (right side of dash) Ground Hot at all times Hot in on or start Main sw Main switch Od cancel Park/neutral position relay (w/a/t) (in relay box) Park/neutral position switch (w/a/t) (on left side of trans) Pnk Red Rel vlv out Release valve Resume/ accel switch Set Set lamp out Set/ coast switch Spiral cable Starting/ charging system Stoplight switch (on bracket, above brake pedal) Transmission control module (tcm) (under front of center console) Transmissions system Vacuum motor Vacuum mtr Vehicle speed sensor (on transaxle) Vss in W/a/t W/m/t
СИСТЕМА ОХЛАЖДЕНИЯ Электросхема системы охлаждения для Nissan Altima SE 2000 Электросхема системы охлаждения для Nissan Altima SE 2000 - Список элементов: 17 Cooling fan motor 1 Cooling fan motor 2 Cooling fan relay 1 (in relay box) Cooling fan relay 2 (in relay box) Cooling fan relay 3 (in relay box) Engine control module (ecm) (behind instrument panel lower cover) Fuse & fusible link box (left side of engine compt) Fuse 10a Fuse b 40a Fuse block (under left side of dash) Fuse c 40a G100 (front of left front fender) G101 (front of right front fender) Hot at all times Hot in on or start Rfrh Rfrl
СИСТЕМА ПЕРЕДАЧИ ДАННЫХ Электросхема компьютерной линии передачи данных CAN для Nissan Altima SE 2000 Электросхема компьютерной линии передачи данных CAN для Nissan Altima SE 2000 - Список элементов: 19 Abs control unit (behind left kick panel) Air bag diagnosis sensor unit (below rear of center console) Data link connector (dlc) (behind left side of dash) Diagl Eccs control module (ecm) (behind instrument panel lower cover) Fuse 8 10a Fuse block (under left side of dash) G131 (on intake manifold) G200 (left kick panel) G201 (right side of dash) Hot in on or start Kline Rxd Scirx Scitx Sss rx Sss tx Transmission control module (tcm) (under front of center console) Txd
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЯ
2.4L 2.4L, Электросхема системы управления двигателя (1 из 3) для Nissan Altima SE 2000 2.4L, Электросхема системы управления двигателя (1 из 3) для Nissan Altima SE 2000 - Список элементов: 27 (behind left side of dash) data link connector (on intake manifold) Abs control module (at left kick panel) Absolute pressure sensor (behind left instrument lower cover) Air conditioning system Cooling fans system Defogger system Eccs control module (ecm) (behind instrument panel lower cover) Eccs relay (behind instrument panel lower cover) Egr temper- ature sensor (near base of egr valve) Engine coolant temperature sensor (left side of eng, near fuel inj 1) Evap canister purge volume control solenoid valve (top right side of eng) Evap control system pressure sensor (under left rear corner of vehicle) Fuel level Fuel level sensing unit (in fuel tank) Fuel temp Fuse & fusible link box (left side of engine compt) Fuse 10a G131 G904 (left "c" pillar) Headlight system Hot at all times Instrument cluster system (tach) Knock sensor (on right side of eng) Mass airflow sensor (left side of eng compt, in air intake) Nca Red 2.4L, Электросхема системы управления двигателя (2 из 3) для Nissan Altima SE 2000 2.4L, Электросхема системы управления двигателя (2 из 3) для Nissan Altima SE 2000 - Список элементов: 28 (on throttle body) throttle position sensor & switch (under front of center console) transmission control module A/t Acc Camshaft position sensor Closed Condenser Crankshaft position sensor (left front of transaxle housing) Distributor Dropping resistor (left side of eng compt, near air cleaner) Fuse 10a Fuse block (left side of dash) G100 (front of left front fender) Hot at all times Hot in on or start Hot in start Ignition coil Ignition switch Intake air temperature sensor (left side of eng compt, in air intake) M/t Nca Neutral position switch (on transaxle) Off Power steering oil pressure switch (attached to power steering high pressure tube) Power transistor Red Start Wide open 2.4L, Электросхема системы управления двигателя (3 из 3) для Nissan Altima SE 2000 2.4L, Электросхема системы управления двигателя (3 из 3) для Nissan Altima SE 2000 - Список элементов: 27 10n 13k 1o1 Eccs control module (ecm) (behind instrument panel lower cover) Egrc solenoid valve (on top right side of eng) Evap canister vent control valve (under left rear corner of vehicle) Front heated oxygen sensor (on exhaust manifold) Fuel injectors Fuel level indicator Fuel pump (in fuel tank) Fuel pump relay (behind left side of dash, attached to fuse block) Fuse 10a Fuse 15a Fuse block (left side of dash) G131 (on intake manifold) G904 (left "c" pillar) Hot in on or start Iacv-aac valve (on right front side of eng, below intake manifold) Instrument cluster Malfunction indicator lamp Nca Pnk Rear heated oxygen sensor (rear of catalytic converter) Red Unified meter control unit Vacuum cut valve by-pass valve (on evap purge line, between fuel tank & evap canister) Vehicle speed sensor (on transaxle)
Система Фар Электросхема фар, С DRL для Nissan Altima SE 2000 Электросхема фар, С DRL для Nissan Altima SE 2000 - Список элементов: 39 16s 1st 2nd Combination meter Combination switch (front fog lamp switch) Combination switch (lighting switch) Daytime light control unit (left side of engine compt) Diode (behind right side of dash) Diode (left side of dash) Engine control module (ecm) (behind dash lower cover) Front fog- light relay (in relay box) Fuse & fusible link box (left side of engine compt) Fuse 26 10a Fuse 32 15a Fuse 33 15a Fuse 43 15a Fuse 8 10a Fuse block (under left side of dash) G100 (front of left front fender) G101 (front of right front fender) G200 (left kick panel) G201 (right side of dash) Generator Hi beam ind High Hot at all times Hot in on or start Hot in start Instrument cluster system Left front foglight Left headlamp Low Off Parking brake switch Pass Red Right front foglight Right headlamp Vehicle security lamp relay (in relay box) Электросхема фар, без DRL для Nissan Altima SE 2000 Электросхема фар, без DRL для Nissan Altima SE 2000 - Список элементов: 28 1st 2nd Combination meter Combination switch (front fog lamp switch) Combination switch (lighting switch) Diode (left side of dash) Engine control module (ecm) (behind dash lower cover) Front fog- light relay (in relay box) Fuse & fusible link box (left side of engine compt) Fuse 32 15a Fuse 33 15a Fuse 43 15a G100 (front of left front fender) G101 (front of right front fender) G200 (left kick panel) G201 (right side of dash) Hi beam ind High Hot at all times Left front foglight Left headlamp Low Off Pass Red Right front foglight Right headlamp Vehicle security lamp relay (in relay box)
СИСТЕМЫ СИДЕНИЙ схема сиденья водителя для Nissan Altima SE 2000 схема сиденья водителя для Nissan Altima SE 2000 - Список элементов: 14 (1998-00) (2001) Circuit breaker 1 circuit breaker 2 (behind left side of dash) Down Driver's power seat Front lifter motor Fwd G308 (left "b" pillar) G904 (left "c" pillar) Hot at all times Rear lifter motor Reclining motor Rev Slide motor
Стартер Генератор Электросхема Генератора для Nissan Altima SE 2000 Электросхема Генератора для Nissan Altima SE 2000 - Список элементов: 13 Battery Charge warning lamp Combination meter Fuse & fusible link box (on left side of engine compt) Fuse 10a Fuse 38 10a Fuse block (j/b) (under left side of dash) Fuse e 100a G101 (right front of engine compt, near coolant reservoir) Generator Hot in on or start Nca Starter motor Электросхема стартера, A/T для Nissan Altima SE 2000 Электросхема стартера, A/T для Nissan Altima SE 2000 - Список элементов: 18 Acc Battery Cruise control system Fuse & fusible link box (on left side of engine compt) Fuse 10a Fuse block (under left side of dash) Fuse g 40a G100 (front of left front fender) Hot at all times Hot in on or start Ignition switch Nca Off Park/ neutral position relay (in relay box) Park/neutral position switch (on left side of transaxle) Power distribution system Start Starter motor Электросхема стартера, M/T для Nissan Altima SE 2000 Электросхема стартера, M/T для Nissan Altima SE 2000 - Список элементов: 16 Acc Battery Clutch interlock relay (in relay box) Clutch interlock switch (on bracket, above clutch pedal) Fuse & fusible link box (on left side of engine compt) Fuse 10a Fuse block (j/b) (under left side of dash) Fuse g 40a G200 (left kick panel) Hot at all times Ignition switch Nca Off Power distribution system Start Starter motor

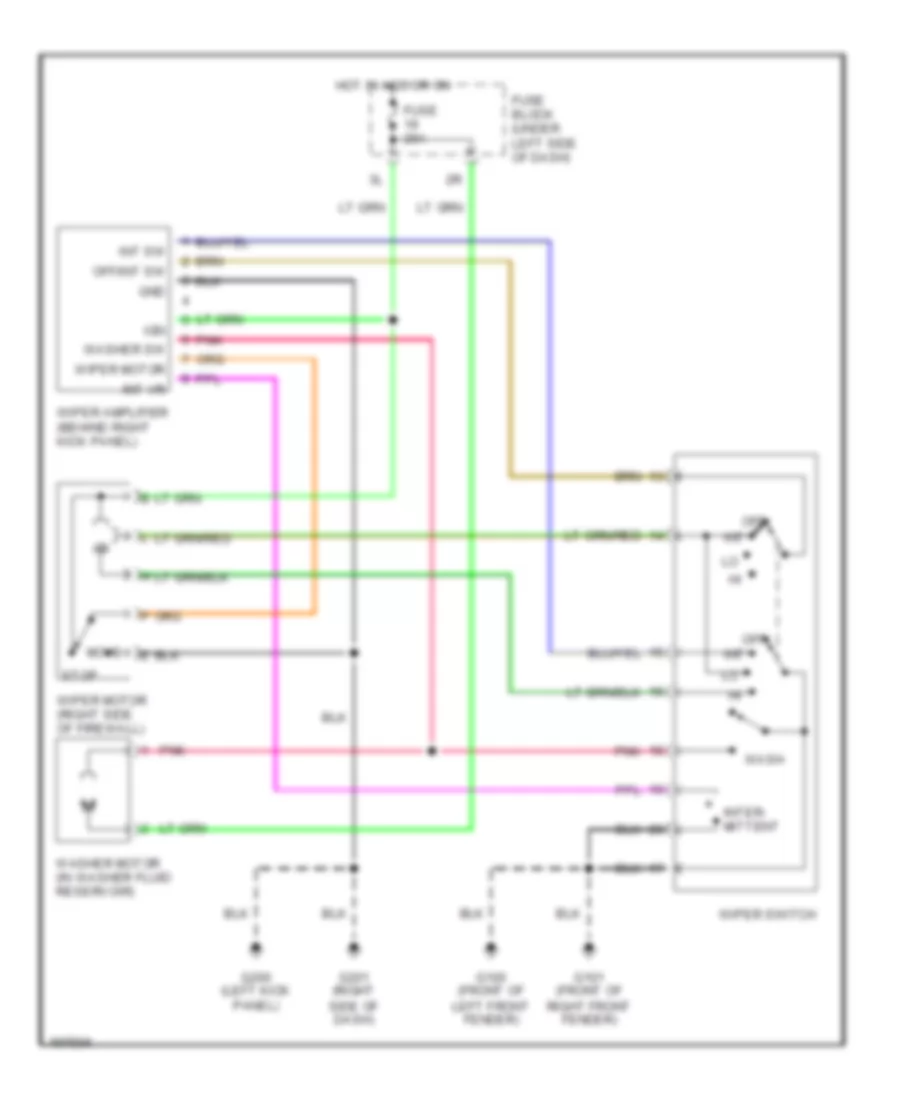

Стеклоочистители и Стеклоомыватели Дворники Электросхема стеклоочистителя, дворников и омывателя для Nissan Altima SE 2000 Электросхема стеклоочистителя, дворников и омывателя для Nissan Altima SE 2000 - Список элементов: 25 Fuse 20a Fuse block (under left side of dash) G100 (front of left front fender) G101 (front of right front fender) G200 (left kick panel) G201 (right side of dash) Gnd Hot in acc or on Ign Int Int sw Int vr Inter- mittent Move Off Off/int sw Pnk Stop Wash Washer motor (in washer fluid reservoir) Washer sw Wiper amplifier (behind right kick panel) Wiper motor Wiper motor (right side of firewall) Wiper switch
ЦЕНТРАЛЬНЫЙ ЗАМОК Электросхема центрального замка, С противоугонная для Nissan Altima SE 2000 Электросхема центрального замка, С противоугонная для Nissan Altima SE 2000 - Список элементов: 43 11s Circuit breaker 1 (behind left side of dash) Door sw Dr unlock out Full stroke lock Full stroke unlock Fuse 10a Fuse block (under left side of dash) G200 (left kick panel) G201 (right side of dash) Ground Hot at all times Hot in on or start Ign Key cyl lk sw Key cyl ulk sw Key sw Key switch Left front door key cylinder switch Left front door lock actuator Left front door switch Left rear door lock actuator Left rear door switch Lf door sw Lf dr unlk out Lf lock sw Lock Lock sw Main power window & door lock/ unlock switch Mid stroke Pnk Red Right door lock/ unlock switch Right front door key cylinder switch Right front door lock actuator Right front door switch Right rear door lock actuator Right rear door switch Smart entrance control unit (behind dash, right of steering column) Unlk output Unlock Unlock sw V bat Электросхема центрального замка, без противоугонная для Nissan Altima SE 2000 Электросхема центрального замка, без противоугонная для Nissan Altima SE 2000 - Список элементов: 43 11s Circuit breaker 1 (behind left side of dash) Door sw Dr unlock out Full stroke lock Full stroke unlock Fuse 10a Fuse block (under left side of dash) G200 (left kick panel) G201 (right side of dash) Ground Hot at all times Hot in on or start Ign Key cyl lk sw Key cyl ulk sw Key sw Key switch Left front door key cylinder switch Left front door lock actuator Left front door switch Left rear door lock actuator Left rear door switch Lf door sw Lf dr unlk out Lf lock sw Lock Lock sw Main power window & door lock/ unlock switch Mid stroke Pnk Red Right door lock/ unlock switch Right front door key cylinder switch Right front door lock actuator Right front door switch Right rear door lock actuator Right rear door switch Smart entrance control unit (behind dash, right of steering column) Unlk output Unlock Unlock sw V bat
