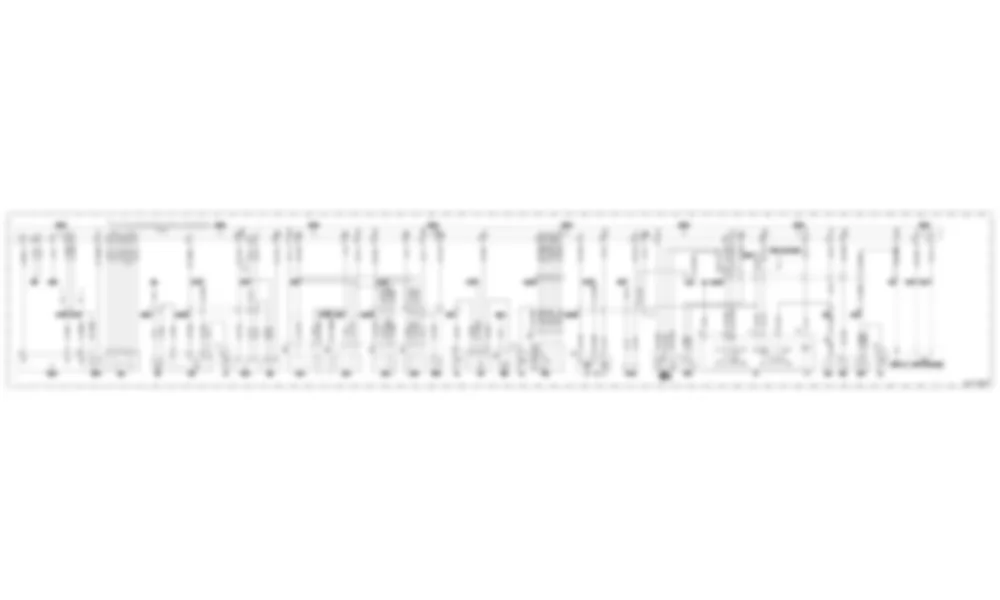

Электросхема для Mercedes-Benz S-class (W140) 1991—1998

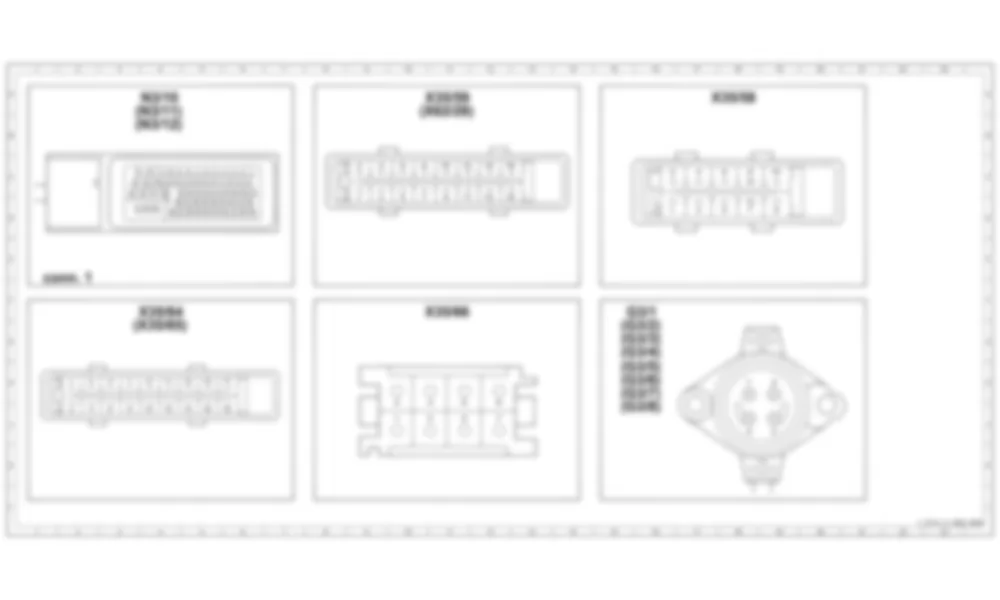

Список элементов схемы для Mercedes-Benz S-class (W140) 1991—1998
| A1 | Приборный щиток | 39L 49L |
PE54.30 |
| A1e4 | Контрольная лампа резерва топлива | 39L | |
| A1e26 | & quot; ПРОВЕРИТЬ ДВИГАТЕЛЬ & quot; MIL | 38L | |
| A1e43 | EPC MIL | 52L | |
| A1h1 | Предупреждающий зуммер | 47J | |
| A1p2 | Указатель уровня топлива | 47K | |
| A1p3 | Манометр моторного масла | 49J | |
| A1p4 | Индикатор наружной температуры | 51J | |
| A1p5 | Измеритель оборотов | 50K | |
| A1p6 | Электронные часы | 51K | |
| A1p8 | Электронный спидометр | 48J | |
| A1p10 | Индикатор расхода топлива | 48K | |
| B4/3 | Датчик давления в топливном баке | 16L | |
| B24 | Датчик ускорения кузова | 17L | |
| B37 | Датчик положения педали | 8L | |
| F2 | Блок предохранителей Maxi (6 предохранителей, в блоке предохранителей и реле F1) | 30L | B.4 |
| F2f6 | Предохранитель 6 | 30K | |
| F3 | Блок предохранителей (предохранитель 35, в блоке предохранителей и реле F1) | 34L 57L |
B.4 |
| F3f23 | Предохранитель 23 | 34K 57K |
|
| F4 | Блок предохранителей в багажнике | 15L | B.4 |
| F4f13 | Предохранитель 13 | 15K | |
| G3/3 | Левый O2S 1 (до TWC) | 22L | |
| G3/3x1 | Левый разъем O2S 1 (до TWC) | 21J | |
| G3/4 | Правый O2S 1 (до TWC) | 19L | |
| G3/4x1 | Правый разъем O2S 1 (до TWC) | 18J | |
| G3/5 | Левый O2S 2 (после TWC) | 25L | |
| G3/5x1 | Левый разъем O2S 2 (после TWC) | 24J | |
| G3/6 | Правый O2S 2 (после TWC) | 27L | |
| G3/6x1 | Правый разъем O2S 2 (после TWC) | 26J | |
| K17 | Модуль реле AIR | 31L | |
| K27 | Модуль реле FP | 12L | |
| M3 | Сборка FP | 10L | |
| M33 | Электрический воздушный насос | 33L | |
| M33x1 | Разъем насоса ВОЗДУХА | 32K | |
| N3/10 | Модуль управления двигателем (ME-SFI) | 4A 14A 20A 28A 37A 44A 53A 59A |
|
| N16/1 | Базовый модуль (BM) | 3L | PE54.21 |
| N22 | Блок управления и модуль AAC | 55L | |
| N47-1 | Модуль управления ASR / SPS | 43L | PE42.40 |
| N47-5 | Модуль управления ESP / SPS / BAS | 43L | PE42.45 |
| S9/1 | Выключатель стоп-сигналов (4-полюсный) | 45L 56L |
PE42 |
| S40 | Переключатель CC | 35L | |
| S40s1 | Вызов памяти | 35J | |
| S40s2 | Замедлить / установить | 35J | |
| S40s3 | Ускорение / установка | 35K | |
| S40s4 | Выключено | 35K | |
| S40s5 | Контрольный контакт | 35L | |
| S40x1 | Переключатель CC connector | 34H | |
| S43 | Датчик уровня масла | 54L | |
| S43x1 | Датчик уровня масла connector | 54J | |
| W1 | Основная масса (за комбинацией приборов) | 46E | |
| W9/2 | Масса (в блоке правой фары - катушка зажигания) | 32G | |
| W15 | Масса (масса выхода электроники - в пространстве для ног справа) | 2E | |
| W15/1 | Земля (электроника - пространство для ног справа) | 3E | |
| W17 | Земля (правое заднее сиденье) | 10E | |
| X9/2 | Разъем (контур 30/15) | 29G | B.1/22 |
| X11/4 | Разъем передачи данных (считывание кодов неисправности) | 45E | B.1/27 |
| X11/22 | Типовой разъем диагностического модуля (OBD II) диагностического прибора | 41L | B.1/17 |
| X21/1 | Клеммная колодка (выключатель стоп-сигнала) | 56G | B.1/7 |
| X27 | Разъем жгута проводов стартера | 54G | B.1/5 |
| X35/58 | Компактная точка отсоединения ремня безопасности / заднего фонаря (10-полюсный) | 24G | B.1/26 |
| X35/59 | Компактная точка отсоединения ремня безопасности / заднего фонаря | 12G | B.1/17 |
| X35/64 | Компактная подвеска / точка разделения кабины (18-полюсная) | 47E | B.1/17 |
| X35/65 | Компактная привязь / точка разделения кабины | 34E | B.1/22 |
| X35/66 | Компактный модуль ремней безопасности / диагностики (OBD II), точка разделения кабины | 37G | B.1/17 |
| X36/3 | Разъем жгута проводов FP (2-полюсный) | 9G | B.1/8 |
| Y58/1 | Клапан управления продувкой | 6L | |
| Y58/4 | Запорный клапан канистры с активированным углем | 28L | |
| Z6/8 | Муфта соединителя заземления датчика | 16E 40E |
|
| Z7/35 | Цепь 87 Соединительная муфта M1e | 4G 13E 38E |
|
| Z7/36 | Цепь 87 Соединительная муфта M2e | 5G 21G 25E 31E |
|
| Z37/2 | Гильза разъема CAN-Bus (low) двигателя | 59E | |
| Z37/3 | Гильза разъема CAN-Bus (высокий) двигателя | 58E | |
| Z85 | Левая соединительная муфта нагревателя O2S | 19E | |
| Z85/1 | Датчик продолжительности 1 соединительная муфта | 22G | |
| Z94 | Гильза контактного разъема выключателя стоп-сигнала (питание от выключателя стоп-сигнала - S9 / 1, контакт без контакта) | 57E | |
| Z99/1 | Соединительная муфта контура 87 (тяговые системы) | 49C | |
| *U37 | 00.19-2200 CAN-Bus engine |
0 | |
| *U117 | 42 Brakes - hydraulic and mechanical |
0 | |
| *U114 | 54.21-2400 Базовый модуль |
0 |
