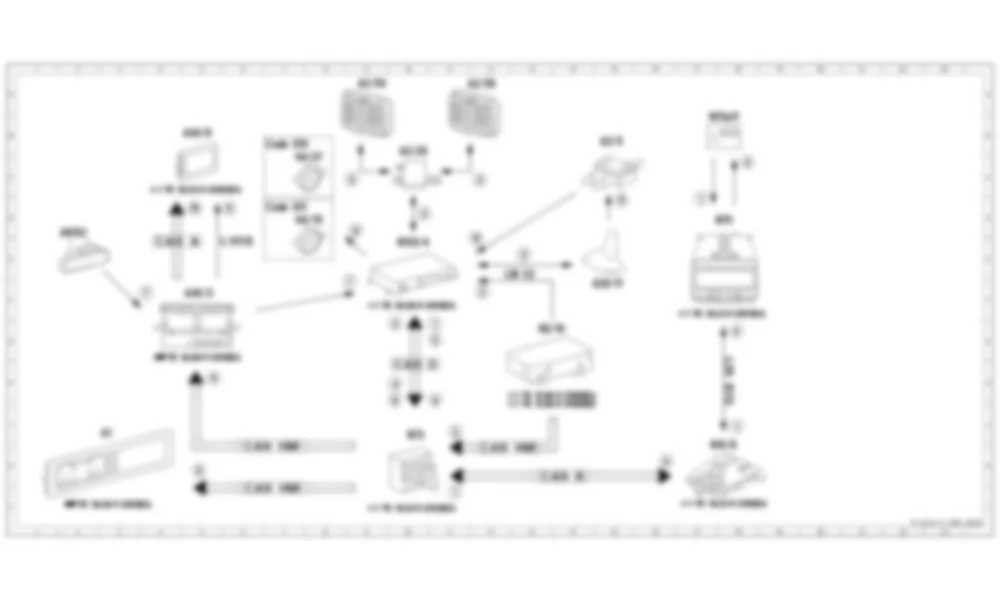

Электросхема Электрическая схема для ручного или автоматического вызова службы экстренной помощи, функция для Mercedes-Benz S-class (W222) 2013-2020
Список элементов схемы Электрическая схема для ручного или автоматического вызова службы экстренной помощи, функция для Mercedes-Benz S-class (W222) 2013-2020
| A1 | Приборный щиток | 3J |
| A2/5 | Антенный разветвитель глобальной системы позиционирования | 15B |
| A2/25 | Антенный разветвитель системы экстренного вызова | 10B |
| A2/54 | Левая антенна системы экстренного вызова | 9A |
| A2/55 | Правая антенна системы экстренного вызова | 11A |
| A28/11 | Многофункциональная антенна | 14F |
| A40/3 | Блок управления COMAND | 5F |
| A40/8 | Аудио / дисплей COMAND | 5B |
| A67b1 | Системный микрофон громкой связи | 2D |
| Code 810 | Аудиосистема | 7B |
| Code 811 | Продвинутая звуковая система | 7D |
| H4/27 | Центральный динамик приборной панели | 7C |
| H4/78 | Среднечастотный динамик в центральной приборной панели | 7D |
| LVDS | Дифференциальный сигнал низкого напряжения | 6E |
| N2/10 | Блок управления дополнительной удерживающей системой | 13G |
| N10/6 | Передний блок управления SAM | 18K |
| N70 | Блок управления потолочной панелью управления | 18D |
| N70s11 | Кнопка SOS | 17B |
| N73 | Блок управления электронным замком зажигания | 10J |
| N123/4 | Блок управления системой экстренного вызова | 10E |
| CAN A | Телематика CAN | 4E |
| CAN B | CAN в салоне | 14K |
| CAN D | Диагностическая CAN | 10H |
| CAN HMI | Пользовательский интерфейс CAN | 7K 7L 12K |
| LIN B13 | Крыша LIN | 18G |
| LIN E2 | Распознавание занятости сиденья LIN | 12E |
| 1 | Ручной аварийный вызов, сигнал | 11G 11L 17D 18J |
| 2 | Авария, сигнал | 10G 11J 12F |
| 3 | Телефон, сигнал | 9C 10D 12C 13E |
| 4 | Кнопка SOS, status indicator | 10H 16K 18C 18G |
| 5 | Контур 15R, статус | 11G |
| 6 | Голосовой выход, сигнал | 9D |
| 7 | Голосовой ввод, сигнал | 4F 9F |
| 8 | Приборный щиток, message | 5K 10J |
| 9 | Аудио / дисплей COMAND, message | 5H 6D 11J |
| 10 | Запрос включения, сигнал | 5D |
| 11 | GPS, сигнал | 12E 15D |
