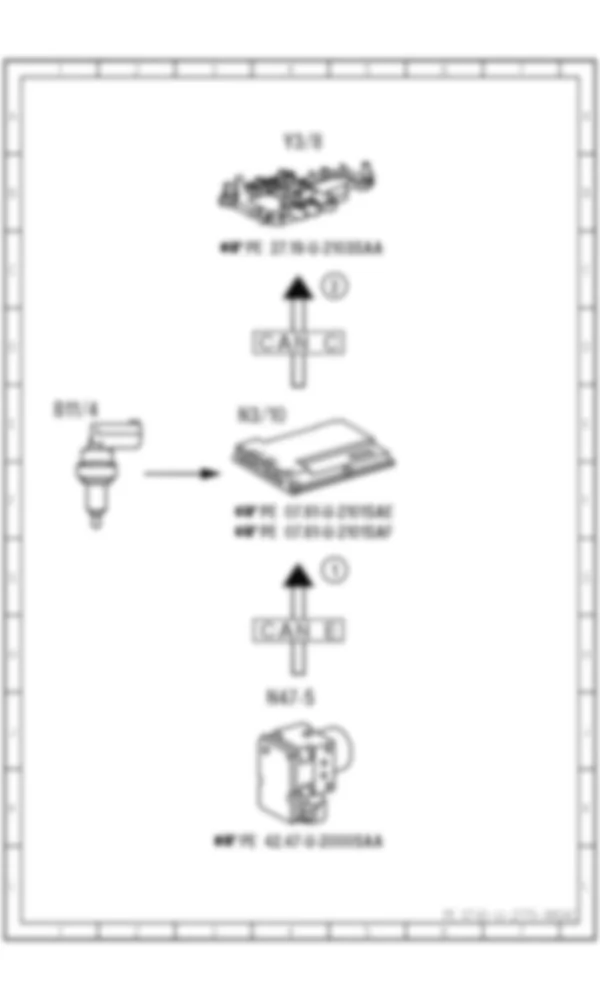

Электросхема Функциональная электрическая схема задержки переключения передач ME для Mercedes-Benz S-class (W221) 2005—2013
Список элементов схемы Функциональная электрическая схема задержки переключения передач ME для Mercedes-Benz S-class (W221) 2005—2013
| Item |
Designation |
Coordinates |
| B11/4 |
Датчик температуры охлаждающей жидкости |
1E |
| N3/10 |
Блок управления ME-SFI [ME] |
3E |
| N47-5 |
Блок управления ESP |
4H |
| Y3/8 |
Электрический блок управления (ВГС) |
4A |
| CAN C |
Привод CAN |
4D |
| CAN E |
Шасси CAN |
4G |
| 1 |
Скорость автомобиля, сигнал |
5G |
| 2 |
Точка переключения, запрос на увеличение |
5C |
Распиновки разъемов для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N47-5 - Блок управления ESP для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема Y3/8 - Электрический блок управления (ВГС) для Mercedes-Benz S-class (W221) 2005—2013
Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N47-5 - Блок управления ESP - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N47-5 - Блок управления ESP - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y3/8 - Электрический блок управления (ВГС) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y3/8 - Электрический блок управления (ВГС) - для Mercedes-Benz S-class (W221) 2005—2013
